記事の概要:のS シリーズ メタル プッシュプル コネクタコンパクトな構造、安全なプッシュプル ロック、完全な EMC シールド、および接続の信頼性と限られた設置スペースが重要な機器向けの柔軟な接点構成を組み合わせています。開発者再会、このシリーズは、医療機器、検査および測定機器、ウェアラブル技術、およびポータブル電子システム向けに設計されています。シェル サイズ 0 ～ 2、複数のコンタクト オプション、5,000 回を超える嵌合サイクル、および -45°C までの温度範囲を備え、小型化、耐久性、電気的性能の実用的なバランスを実現します。
目次
- S シリーズ メタル プッシュプル コネクタとは何ですか?
- S シリーズの主な利点は何ですか?
- 主要な技術仕様は何ですか?
- S シリーズ メタル プッシュプル コネクタはどこに使用されますか?
- エンジニアは適切なコネクタをどのように選択すればよいでしょうか?
- Sシリーズはどのようにカスタマイズできますか?
- 再会 は製品の品質をどのように管理していますか?
- よくある質問

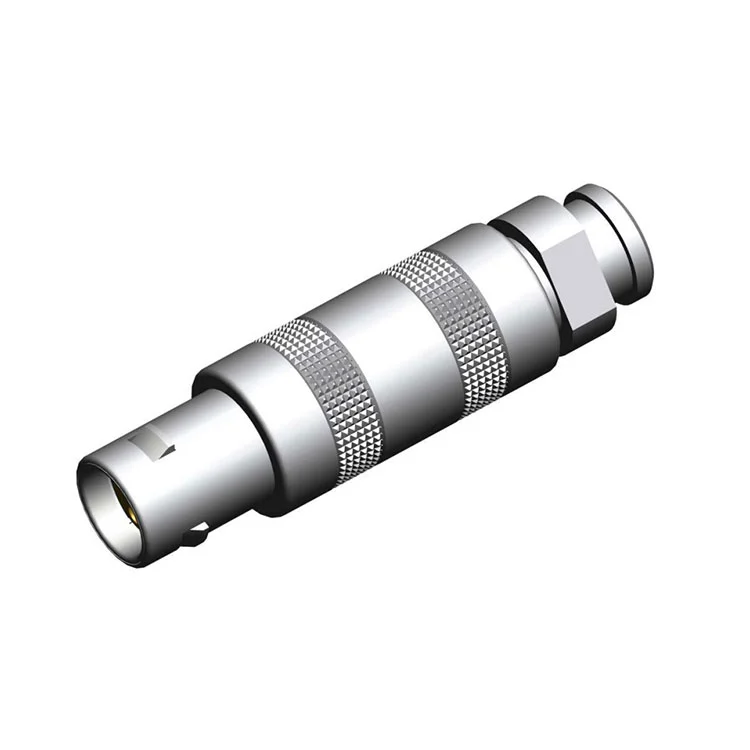

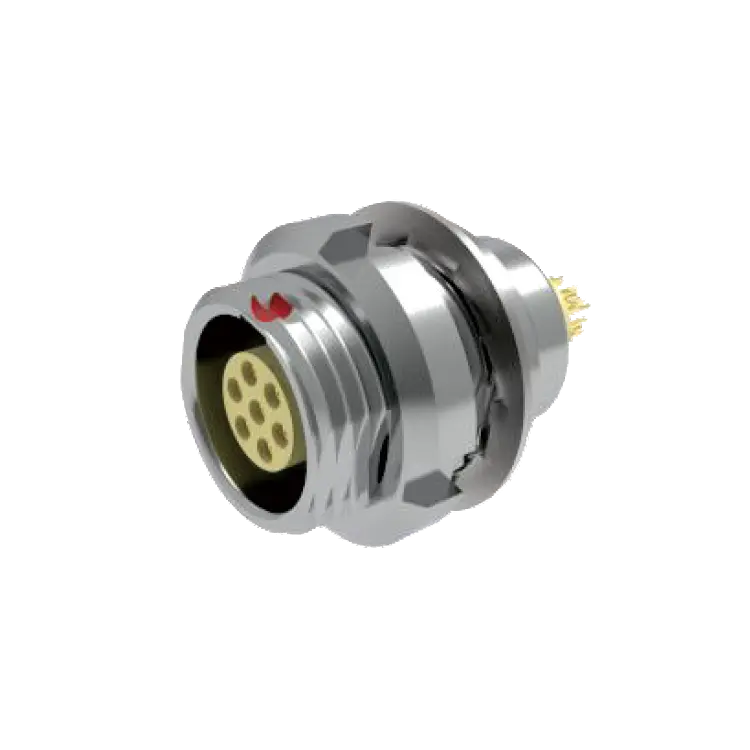

S シリーズ メタル プッシュプル コネクタとは何ですか?
のS シリーズ メタル プッシュプル コネクタは、限られた設置スペースで信頼性の高い電気接続が必要な用途向けに開発されたコンパクトな丸型コネクタです。従来のネジ付きコネクタとは異なり、プッシュプルのセルフラッチ機構により、接続が適切に接続されたときに触覚と聴覚によるフィードバックを提供しながら、迅速な嵌合および嵌合解除が可能になります。
再会 は、S シリーズを、コネクタのサイズ、機械的信頼性、シールド、操作の容易さがすべてシステム設計に影響を与える、ポータブルでスペースに制約のある機器向けに位置づけています。金属構造により機械的強度と 360 度の電磁シールドが提供され、スリムな形状により機器パネルからの突出を最小限に抑えます。
このシリーズには、複数のシェル サイズと接点構成が用意されています。構成に応じて、エンジニアはさまざまなアセンブリ要件に合わせてはんだまたは PCB 終端を選択できます。この柔軟性により、コネクタはコンパクトなプロトタイプと大量生産のプロ用機器の両方に適しています。
S シリーズの主な利点は何ですか?
単一の仕様に基づいてコネクタが選択されることはほとんどありません。ポータブル電子機器やプロ用機器の場合、設計者は通常、設置スペース、接続のセキュリティ、信号の完全性、耐久性、製造要件のバランスを取る必要があります。 S シリーズは、いくつかの設計機能を通じてこれらの要因に対処します。
コンパクトで軽量な構造
薄型設計により、コネクタ ハウジングが取り付け面からはみ出す量が減ります。これは、パネルのスペースが 1 ミリメートル単位でも重要となるハンドヘルド機器やコンパクトなシャーシで特に価値があります。
高速プッシュプルロック
セルフラッチ機構により、片手での素早い操作が可能です。クリック音と触覚フィードバックは、オペレーターが正常に接続されたことを識別するのに役立ちます。これは、コネクタを狭い場所や視覚的に制限された位置に取り付ける必要がある場合に特に役立ちます。
360 度の EMC シールド
全金属製のハウジングは、接続インターフェースの周囲に継続的な電磁シールドを提供します。公開されている仕様では、100 MHz で 60 dB 以上の減衰が示されており、このシリーズは電磁干渉が敏感な信号に影響を与える可能性がある機器に適しています。
高い嵌合耐久性
S シリーズは、繰り返しの接続と取り外しを想定して設計されており、定格耐久性は 5,000 回を超える嵌合サイクルです。これは、頻繁に保守や再構成が行われるテスト機器、医療機器、ポータブル システムにとって重要です。
- 薄型パネルの設置
- プッシュプルセルフラッチ動作
- 電磁シールド用の金属ハウジング
- 複数のシェルサイズとコンタクト構成
- 5,000回以上の嵌合サイクル
- -45°C ～ +125°C の動作温度オプション
主要な技術仕様は何ですか?
丸型コネクタを新製品に組み込む前に、電気的および機械的仕様を理解することが不可欠です。次の仕様は、S シリーズの公開されている構成を要約したものです。
| パラメータ | Sシリーズ仕様 |
|---|---|
| シェル材質 | 真鍮、標準 |
| シェルのサイズ | 0、1、2 |
| 連絡先オプション | 参照構成では 2 ～ 6 ピン。より高密度のオプションが利用できる場合があります |
| 電流定格 | コンタクトあたり 5A ～ 15A (コンタクト ゲージに応じて) |
| 定格電圧 | AC/DC200V～500V |
| 嵌合サイクル | 5,000以上の操作 |
| 温度範囲 | -45℃～+125℃ |
| EMIシールド | 360°金属シールド。 100 MHz で >60 dB の減衰 |
| 侵入保護 | IP50規格 |
| 耐塩水噴霧性 | 72時間以上 |
| 接触抵抗 | ≤5mΩ初期 |
| 絶縁抵抗 | DC500Vで≧5000MΩ |
最終的な製品の認定を行う前に、実際の定格は、特定のコネクタ構成、コンタクト サイズ、終端方法、および意図された動作条件に対して常に検証する必要があります。
S シリーズ メタル プッシュプル コネクタはどこに使用されますか?
S シリーズは、コンパクトな寸法、高速ロック、シールド、機械的耐久性の組み合わせにより、全体の設置面積を小さくしながら、頻繁に接続する必要がある機器に適しています。
医療および診断機器
ポータブル超音波システム、患者モニター、パルスオキシメーター、電気外科機器、診断機器は、機器の移動中や保守中に安全な状態を保つコンパクトなコネクタの恩恵を受けることができます。コネクタの信頼性は、繰り返し使用しても電気信号の安定性を維持する必要がある場合に特に重要です。
試験および測定機器
ハンドヘルド オシロスコープ、マルチメータ、ロジック アナライザ、校正機器、環境試験機器には、多くの場合、コンパクトな外部インターフェイスが必要です。プッシュプル機構により頻繁な接続変更が簡素化され、金属シェルが敏感な信号を電磁干渉から保護します。
ウェアラブルおよびポータブル技術
産業用外骨格、ウェアラブル監視システム、ヘッドマウント機器、その他のポータブル電子機器は、スペースと重量の厳しい制約に直面する可能性があります。スリムな円形コネクタは、従来の大型インターフェイスが不適切な場合に、設計者に別のオプションを提供します。
プロフェッショナル向けオーディオビジュアル機器
ポータブル レコーダー、放送用カメラ、ワイヤレス送信機、および関連する専門機器には、繰り返しの取り扱いに耐えられるコネクタが必要な場合があります。クイックロックインターフェイスにより、長時間のねじ嵌合プロセスに依存することなく、現場での使いやすさが向上します。
エンジニアは適切なコネクタをどのように選択すればよいでしょうか?
コネクタの選択は、単に利用可能な最小のモデルを選択するのではなく、機器の実際の電気的、機械的、環境的、設置要件を考慮して開始する必要があります。
- 連絡先の要件を決定します。必要な電源回路と信号回路の数を特定し、将来の設計変更に備えて十分な余地を残しておきます。
- 電気定格を確認します。接触ゲージと温度を考慮して、動作電圧と電流をコネクタの定格値と比較してください。
- 利用可能なスペースを評価します。シェルのサイズ、パネルのカットアウト、コネクタの深さ、ケーブルの配線、および嵌合インターフェイスの周囲のクリアランスを確認します。
- 嵌合頻度を考慮してください。頻繁に保守を行う機器の場合は、繰り返しの嵌合サイクル向けに設計されたコネクタを優先してください。
- 環境条件を確認します。温度、振動、衝撃、湿度、腐食、電磁干渉はすべて、コネクタの選択に影響を与える可能性があります。
- 終了方法を定義します。はんだ、PCB、ケーブル アセンブリのいずれの終端が製造プロセスに最も適合するかを決定します。
OEM プロジェクトの場合、ケーブル アセンブリ、バックシェル、ストレイン リリーフ、パネル構造、配線方式とともにコネクタを評価することも役立ちます。このアプローチにより、後の生産段階での統合の問題が軽減されます。
Sシリーズはどのようにカスタマイズできますか?
多くの場合、機器プラットフォームが異なれば、異なるコネクタ構成が必要になります。 Reunion は、S シリーズを特定の機械およびケーブル アセンブリ要件に適合させるためのカスタマイズ オプションを提供します。
| カスタマイズエリア | 利用可能なオプション |
|---|---|
| シェルの仕上げ/色 | シルバー、ブラック、または選択された RAL カラー |
| 接点のメッキ | 金、銀、または錫のオプション |
| ケーブルゲージ | 32AWG～20AWG |
| ジャケット素材 | PVC、PUR、シリコン、または PTFE |
| レーザーマーキング | ロゴ、部品番号、バーコード、またはその他の識別情報 |
| 包装 | 帯電防止チューブ、テープアンドリール、カスタムラベル |
カスタム ケーブル アセンブリには、選択した長さ、ゲージ、シールド構成、およびオーバーモールドされたストレイン リリーフ ブーツも付属しています。これにより、OEM がコネクタとすぐに設置できるケーブル アセンブリを 1 つの統合コンポーネントとして調達できるため、調達が簡素化されます。
再会 は製品の品質をどのように管理していますか?
プロフェッショナル向けコネクタにとって、一貫した製造は基本的な製品設計と同じくらい重要です。 Reunion は、その製造プロセスには、精密機械加工、表面処理、コンタクトのスタンピングとメッキ、インサート成形、組立て、電気テスト、機械テスト、およびパッケージングが含まれると述べています。
重要な製造寸法は、精密機械加工とプロセス監視を通じて管理されます。完成した製品は、接触抵抗、絶縁抵抗、耐電圧、導通、嵌合力、外観検査などの電気的および機械的検査が行われます。
製品情報によると、Reunion の品質システムには ISO 9001:2015、ISO 14001:2015、ISO 13485:2016、UL 認定ステータス、および RoHS 準拠が含まれます。同社はまた、S シリーズ コネクタは出荷前に 100% の電気的および機械的テストを受けると述べています。
OEM バイヤーにとって、コネクタの性能が最終製品の信頼性に直接影響する場合、製造管理、テスト、トレーサビリティ、カスタマイズ サポートのこの組み合わせは貴重です。
よくある質問
S シリーズは従来のネジ式コネクタと何が違うのですか?
主な違いは、プッシュプルセルフラッチ機構です。これにより、オペレータはカップリング ナットを回転させることなくコネクタを素早く嵌合および解放できるため、携帯機器、ブラインド嵌合状況、および頻繁に接続変更が必要な用途に特に便利です。
S シリーズは何回の嵌合サイクルをサポートできますか?
公開された仕様では、5,000 を超える嵌合操作が示されています。実際の耐用年数は、コネクタの構成、動作環境、嵌合条件、メンテナンス方法によって異なります。
Sシリーズは医療機器に適していますか?
はい。このシリーズは医療診断および治療機器向けに位置付けられており、Reunion はその品質システムに ISO 13485:2016 が含まれていると述べています。ただし、完全に完成した医療機器には、適用される独自の規制および安全要件に対する責任が残ります。
再会 はカスタマイズされたケーブル アセンブリを提供できますか?
はい。ケーブル アセンブリは、ケーブルのタイプ、ゲージ、長さ、シールド、ジャケットの材質、および張力緩和設計によってカスタマイズできます。オプションには、PVC、PUR、シリコン、PTFE ケーブル素材が含まれ、ゲージは 32AWG ～ 20AWG です。
使用可能な温度範囲はどれくらいですか?
公表されている標準範囲は -45°C ～ +125°C です。エンジニアは、極端な温度のアプリケーションで使用する前に、正確なコネクタ、接点構成、ケーブル、およびアセンブリの温度定格を確認する必要があります。
コネクタを会社のロゴや部品番号でカスタマイズできますか?
はい。 Reunion はカスタマイズ オプションとしてレーザー彫刻をリストしており、これにより顧客はシェルにロゴ、部品番号、バーコード、またはその他の識別情報をマークできるようになります。
結論
S シリーズ メタル プッシュプル コネクタは、シールドや保守性を犠牲にすることなく、コンパクトで安全かつ耐久性のある接続ソリューションを必要とするエンジニア向けに設計されています。プッシュプル ロック機構、金属構造、複数のシェル サイズ、柔軟な結線オプション、および 5,000 回を超える嵌合サイクルにより、医療機器、試験機器、ポータブル電子機器、ウェアラブル システム、プロのオーディオビジュアル アプリケーションに最適です。新しい製品を開発している場合、または信頼性の高い交換用コネクタをお探しの場合は、Reunion の S シリーズ製品ページにアクセスして、利用可能な構成と連絡先のオプションを確認してください。カスタマイズされた仕様、ケーブル アセンブリ、OEM 要件、または大量購入については、お問い合わせ再会 エンジニアリング チームとアプリケーションについて話し合い、適切なソリューションをリクエストしてください。
