記事の概要:適切な産業用コネクタの選択は、通信の安定性、機器の稼働時間、メンテナンスコストに直接影響します。のM12シリーズ防水コネクタから再会は、塵、湿気、振動、電磁干渉に対する保護が不可欠な、要求の厳しいオートメーション環境向けに設計されています。複数のコーディング オプション、2 ～ 17 ピン構成、IP67 保護、シールドおよびシールドなしの設計、センサー、フィールドバス、イーサネット、および電源アプリケーションのサポートを備えた M12 シリーズは、最新の産業システムに柔軟な相互接続ソリューションを提供します。

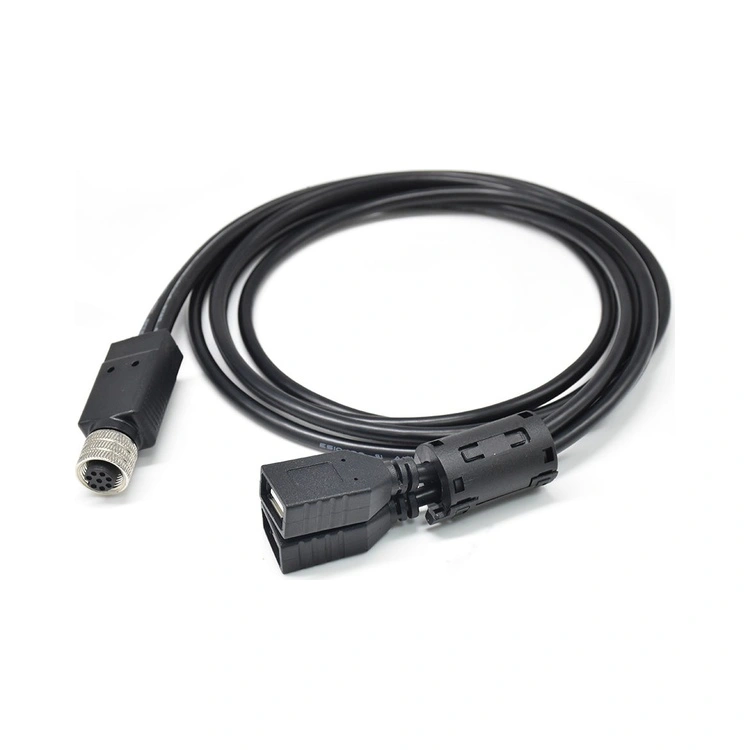

M12 シリーズ防水コネクタは、要求の厳しい環境における信頼性の高い電気およびデータ接続のために開発されたコンパクトな円形の産業用コネクタです。ねじ式カップリング機構により確実な接続が実現され、またシーリング構造により嵌合接続を埃や一時的な浸水から保護します。
保護された屋内電子機器を目的とした通常のコネクタとは異なり、M12 コネクタは一般に機械、センサー、アクチュエーター、制御キャビネット、生産ライン、屋外機器に直接取り付けられます。このため、コネクタを選択する際には、機械的耐久性と環境保護が重要な考慮事項となります。
再会 の M12 シリーズは、関連する DIN EN 61076-2-101/109/111 要件に従って設計されており、複数のコーディング構成で利用できます。モデルに応じて、コネクタはセンサー信号、アナログ信号、産業用フィールドバス通信、イーサネット、および電力アプリケーションをサポートできます。
製品ファミリーには以下が含まれます2～17ピン構成、金メッキ真鍮接点、嵌合時の IP67 定格保護、シールド付きバージョンとシールドなしバージョンの両方。これらの特性により、M12 プラットフォームは、信頼性の高い接続が必要なファクトリー オートメーションやその他の産業アプリケーションに適しています。
産業用機器は、従来の電気接続を損なう可能性のある条件に頻繁にさらされます。冷却液、洗浄水、湿気、ほこり、振動、温度変化はすべて、コネクタの性能に影響を与える可能性があります。
適切に設計された防水コネクタは、電気接続の周囲に密閉されたインターフェイスを作成することで、これらのリスクを軽減します。産業用バイヤーにとって、価値は単に耐水性ではありません。それは、環境保護、機械的安定性、電気的信頼性、メンテナンスの容易さを組み合わせたものです。
プロフェッショナルな M12 ソリューションは、コネクタ サイズ以上のものによって評価される必要があります。電気的性能、コーディング、シーリング、機械構造、シールド、製造の一貫性はすべて、長期的な信頼性に影響します。
M12 シリーズは、適切に嵌合された場合、IP67 の保護等級を提供します。これは、接続が防塵で一時的な浸水から保護されるように設計されていることを意味し、多くの洗浄環境、屋外、高湿度の環境に適しています。
異なるコーディング構造は、異なる機能を目的としたコネクタ間の誤った嵌合を防ぐのに役立ちます。 Reunion は、M12 製品範囲全体にわたって、A、B、C、D、X、S、L、K、T、Y、および M コーディング オプションを提供しています。
部分的に金めっきを施した真鍮接点は、耐食性と低い接触抵抗を提供します。 Reunionでは接触抵抗を最大3mΩと規定しており、微弱信号やデジタル通信の安定した伝送をサポートします。
すべてのアプリケーションにシールドが必要なわけではありません。シールドなしバージョンは標準的なディスクリート信号に適していますが、360° シールド構成は産業用イーサネット、フィールドバス通信、アナログ信号などの EMI に敏感なアプリケーションに役立ちます。
ねじ結合機構は、機械的振動下でも確実な接続を維持するのに役立ちます。これは、ロボット、生産機械、輸送機器、自動製造システムに特に役立ちます。
次の仕様は、Reunion M12 シリーズで利用可能な主な構成を要約したものです。
| パラメータ | Aコード化 | B コード化 | Dコード化 | Xコード化 | S/Lコード付き |
|---|---|---|---|---|---|
| 主な用途 | センサーとアクチュエーター | フィールドバス | 産業用イーサネット | ギガビットイーサネット | AC/DC電源 |
| ピン数 | 2–17 | 4～5 | 4 | 8 | 2～4 |
| 電流定格 | 1.5～4A | 4A | 4A | 0.5A | 12～16A |
| 定格電圧 | 30～250V | 250V | 250V | 50V | 250～630V |
| 保護等級 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 温度範囲 | -25℃～+85℃ | ||||
| 嵌合サイクル | 100回以上 | ||||
シリーズのすべての材料は RoHS 準拠として指定されています。 Reunion はまた、各コネクタが出荷前に導通、絶縁抵抗、誘電耐性をカバーする電気試験を受けると述べています。
M12 コーディングは、産業用コネクタを指定する際の最も重要な要素の 1 つです。コーディング システムは、さまざまな電気機能および通信機能用に設計されたコネクタを区別するのに役立ちます。
| コーディング | 代表的な用途 | 一般的な構成 |
|---|---|---|
| Aコード | センサー、アクチュエーター、IO-Link、DC アプリケーション | 2～17ピン |
| Bコード | PROFIBUS およびフィールドバス システム | 4～5ピン |
| Cコード | 産業用AC電源 | 3～6ピン |
| Dコード | 産業用イーサネットとPROFINET | 4ピン |
| Xコード | 高速ギガビットイーサネット | 8ピン |
| S/Lコード | 大電流電源およびサーボアプリケーション | 2～4ピン |
たとえば、センサー ネットワークでは A コードのコネクタが使用される場合がありますが、PROFINET 通信ネットワークでは D コードのコネクタが必要になる場合があります。高速通信を必要とする産業用イーサネット システムでは、360° シールドを備えた X コード構成を使用する場合があります。
M12 コネクタは、コンパクトなサイズ、標準化されたインターフェイス、環境保護、幅広い構成により、さまざまな産業環境に適しています。
再会 が説明したある産業用自動車組立アプリケーションでは、PROFINET のアップグレード中に 12 の組立ステーションに 4,000 個を超える M12 コネクタが取り付けられました。このアプリケーションでは、通信用の D コード シールド コネクタとセンサー ネットワーク用の A コード コネクタを組み合わせて、異なる M12 構成が 1 つのオートメーション システム内でどのように共存できるかを実証しました。
M12 コネクタの選択は、単に低コストのコネクタを選択するのではなく、機器の電気的および機械的要件から始める必要があります。
OEM、システム インテグレーター、産業機器メーカーの場合、コネクタの品質は製造プロセス全体を通じて評価される必要があります。信頼できるサプライヤーは、一貫した電気的性能、環境保護、材料管理、生産トレーサビリティを提供する必要があります。
再会 では、精密機械加工、射出成形、自動組立、電気試験をカバーする垂直統合型の製造プロセスについて説明しています。同社はまた、M12 製品は ISO 9001:2015、ISO 14001:2015、および ISO 13485:2016 管理システムに基づいて製造されており、RoHS 準拠およびバッチレベルの IP67 検証を備えていると述べています。
中国の M12 防水コネクタ サプライヤーを比較する調達チームにとって、特に注意が必要な要素がいくつかあります。
これらの要因は、コネクタの初期価格のみよりも総所有コストに大きな影響を与える可能性があります。安定した通信を提供し、計画外のメンテナンスを最小限に抑えるコネクタは、耐用年数にわたる機器の可用性の向上に貢献します。
IP67 は、正しく嵌合されたコネクタが防塵であり、一時的な水没から保護されていることを示します。実際の性能は、正しい取り付け、嵌合、シールコンポーネント、および使用条件にも依存します。
D コード化された M12 コネクタは PROFINET などの産業用イーサネット アプリケーションに一般的に使用され、X コード化されたコネクタは高速イーサネット アプリケーション向けに設計されています。正確な選択は、ネットワーク アーキテクチャと機器の要件に基づいて行う必要があります。
はい。適切な環境保護を備えた M12 コネクタは、多くの屋外用途で使用できます。ただし、エンジニアは、紫外線暴露、温度サイクル、ケーブル ジャケットの材質、腐食、振動、および機器の特定の筐体要件も考慮する必要があります。
Oリングは定期的に点検し、亀裂、変形、硬化が見られる場合には交換してください。カップリング ナットが正しく締められていることを確認し、コネクタの嵌合界面に高圧水を直接当てないようにしてください。推奨されるケーブル曲げ半径を維持すると、機械的ストレスも軽減できます。
カスタマイズには、ケーブル長、ケーブル材質、コネクタ構成、終端方法、ピン数、シールド、その他のアセンブリ要件が含まれる場合があります。購入者は、製造を確認する前に、詳細な電気的および機械的仕様をメーカーに提供する必要があります。
のM12シリーズ防水コネクタは単なるコンパクトな産業用コネクタではなく、オートメーション、産業用イーサネット、ロボット工学、輸送、電力、その他の要求の厳しい環境において信頼性の高い接続を維持するための重要なコンポーネントです。 IP67 保護、複数のコーディング オプション、2 ～ 17 ピン構成、金メッキ接点、ネジロック、シールドまたはシールドなしの設計を備えた M12 プラットフォームは、さまざまな産業用接続要件に対応できます。
信頼性の高い製品をお探しの OEM、システム インテグレーター、産業機器メーカー向け中国の M12 防水コネクタ サプライヤー、管理された生産、テスト機能、カスタマイズ サポート、および技術的専門知識を備えたメーカーを選択すると、接続障害を減らし、長期的なシステムの信頼性を向上させることができます。仕様を評価している場合、一括購入を計画している場合、または機器に合わせてカスタマイズされた M12 ソリューションが必要な場合は、お問い合わせ再会 でアプリケーションの要件について話し合い、専門的な技術サポートと適切なコネクタ ソリューションを受けてください。
