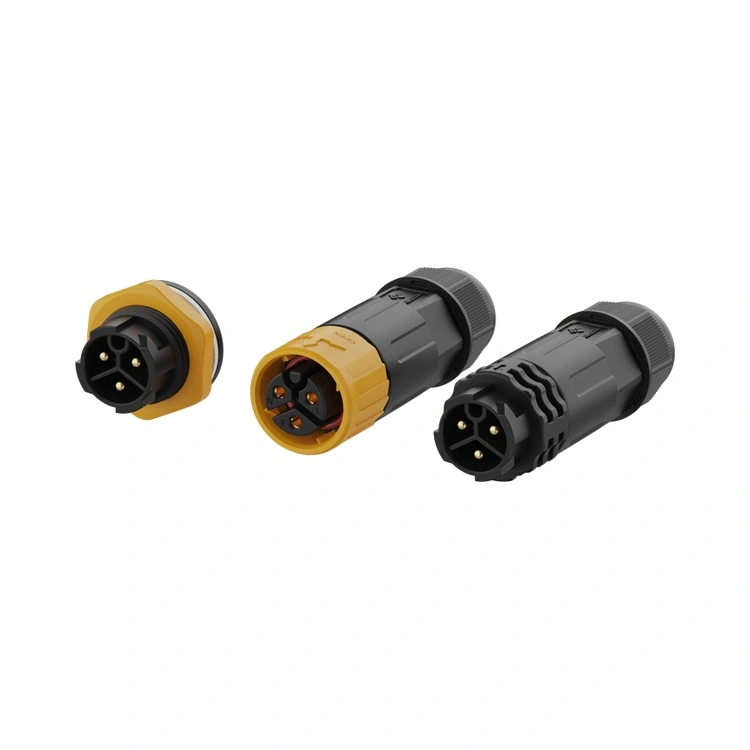

金属コネクタは最も重要な部分で故障します。塩水噴霧、湿気、化学蒸気がメッキを攻撃し、ネジ山を焼き付き、シールを劣化させ、計画外のダウンタイムや高価な交換につながります。 Reunion の M16 シリーズ プラスチック製防水コネクタは、この脆弱性を材料レベルで排除します。
ハウジングは高強度 PA66 熱可塑性樹脂から精密成形されています。錆びたり、酸化したり、電気腐食を受けたりしません。 ASTM B117 に基づく社内塩水噴霧試験では、240 時間後に表面劣化がゼロであることが示されていますが、同等のニッケルメッキ真鍮コネクタでは 48 ～ 72 時間以内に孔食や白錆が発生します。
この M16 シリーズ プラスチック製防水コネクタは、耐食性を超えて次の機能を備えています。
真鍮同等品と比較して最大 60% の重量削減 - PCB マウントとパネル ブラケットにかかるカンチレバーの負荷を軽減します。
IP67 シーリング (製造ロットごとに 1 m、30 分間の浸漬バッチテスト済み) - 浸水しやすい屋外キャビネット、沖合センサー、海岸照明ポールに最適です。
広い温度範囲: -40 °C ～ +105 °C、北極の寒冷地と赤道の太陽獲得量をカバーします。
経験（EEAT）は仮説ではありません。 2026 年第 1 四半期、北海のオフショア プラットフォームにサービスを提供する海洋計装インテグレーターは、18 か月の現場試験の後、86 個の真鍮製 M16 コネクタを Reunion のプラスチック シリーズに交換しました。結果は文書化されています:
14 か月間継続的に塩霧にさらされても、腐食関連の故障はゼロです。また、毎年行われるセンサーの再校正中の 300 回以上の嵌合サイクルを通じて、ねじ山の完全性が維持されます。
安定した信号整合性: RS-485 データリンクで断続的な障害が報告されることなく、接触抵抗は ≤3.5mΩ (初期仕様 ≤3mΩ) を維持しました。
別のケース: 東南アジアの海岸トンネル LED 照明プロジェクトでは、M16 シリーズ プラスチック製防水コネクタのハイブリッド 2+4 ピン バリアントを導入して、1 本のケーブル配線で 10A の電力供給と DALI 調光信号を組み合わせました。請負業者は、設置が 40% 速くなり、別個の信号導管が不要になったと報告しました。 22 か月にわたるモンスーンの雨と潮の湿気の後でも、コネクタの交換は必要ありませんでした。これは、12 か月以内にコネクタの 30% が緑色の酸化を示した以前の金属仕様プロジェクトとは対照的です。
| 構成 | 定格電圧 | 定格電流 (接点ごと) | ワイヤー断面 (mm²) | 代表的な用途 |
| 2ピン | 250V | 15A | 0.75～1.5 | ハイパワーLEDドライバー、ポンプ |
| 3ピン | 250V | 15A | 0.75～1.5 | 三相ACモーター（小型） |
| 4ピン | 250V | 10A | 0.5～1.0 | DC電源+アース |
| 5ピン | 250V | 10A | 0.5～1.0 | 電力 + 補助センシング |
| 6ピン | 125V | 5A | 0.25～0.5 | マルチセンサーアレイ |
| 7ピン | 50V | 5A | 0.25～0.5 | コントロールパネル |
| 8ピン | 50V | 5A | 0.25～0.5 | I/Oモジュール |
| 2+4ハイブリッド | 250V+50V | 10A（電源）+3A（信号） | 1.5 / 0.5 | スマート照明 (DALI/DMX/0-10V) |
動作温度:-40℃～+105℃
保護評価:IP67 / IP68（嵌合時）
ハウジング材質:高温熱可塑性プラスチック
接触材質:金メッキ銅合金
接触抵抗:≤3mΩ
嵌合サイクル:≥500
可燃性評価:UL 94 V-0
すべての材料がRoHSに準拠
| 側面 | リユニオン M16 シリーズ プラスチック | 高級プラスチック ブランド (例: Binder、Lemo) | 金属 M16 コネクタ (Amphenol、TE など) |
| 重量と金属の比較 | 60%軽量化 | 同等 (50 ～ 60% 軽量) | 重い - ケーブルグランドにストレスがかかります |
| 価格（数量500個） | 1× (ベースライン) | 2 ～ 3 倍高い | 3 ～ 4 倍高い |
| ハイブリッド 2+4 電源 + 信号 | 標準的な既製 | カスタムオーダーのみ | カスタムオーダーのみ |
| IP67バッチ浸漬試験 | バッチごと（記録保持） | バッチサンプリング | バッチサンプリング |
| 100%電気テスト | 各ユニット（オプションのテストレポート付き） | サンプルベース | サンプルベース |
| リードタイム（500個） | 15～20日 | 4～6週間 | 4～8週間 |
| カスタマイズMOQ | 100個 | 500以上 | 500以上 |
| 認証 | ISO 9001、14001、13485、UL | 通常は9001のみ | 通常9001/TS |
エンジニアリングの結論は明らかです。Reunion の M16 シリーズ プラスチック製防水コネクタは、金属のような重量ペナルティや故障モードを発生させることなく、大量調達に見合ったコスト構造で高級プラスチックの耐食性と寿命を実現します。
Reunion の品質システムは、サードパーティのレジストラによって毎年監査されます。当社は、次の有効な認定番号を公開しています（当社のウェブサイトからダウンロードできます）。
| 認証 | 範囲 |
| ISO 9001:2015 | 設計、製造、アフターサービス |
| ISO 14001:2015 | 環境マネジメント（廃棄物の削減、持続可能な成形） |
| ISO 13485:2016 | 医療機器の品質 - M16 シリーズを使用した診断/監視装置に適用可能 |
はい - コンタクト レイアウトは、物理的バリア (成型絶縁壁) と 4.5 mm (電源と信号) の中心間距離で電源ピンと信号ピンを分離しており、IEC 60664-1 に基づく 250V/50V 混合回路の沿面要件を超えています。当社の内部 EMC プリスキャンでは、1MHz でのクロストークは -60dB 未満でした。ハイブリッド M16 シリーズ プラスチック製防水コネクタは、すでに商業 DALI ベースの街路照明プロジェクトに導入されており、現場では 25,000 台以上のユニットが設置されています (2025 ～ 2026 年の設置)。
Reunion では、設置ガイドラインに従っていることを条件として、IP67 条件下でのハウジングの亀裂、ネジ山の剥がれ（指定トルク下）、およびシールの不良をカバーする 1 年間の限定保証を提供しています。 PA66 は本質的に非腐食性であるため、腐食関連のクレーム（錆び/酸化）の場合、ハウジング材料に対する保証は無条件です。保証請求は、承認された販売代理店および OEM アカウント向けの出荷間事前交換プログラムで処理されます。
はい。当社では、DHL/FedEx による翌営業日発送に備えて、すべてのピン構成（2+4 ハイブリッドを含む）のサンプル在庫を保管しています。サンプル価格には、専用のテスト レポート パッケージ（そのバッチに固有の塩水噴霧、防水、および接触抵抗の測定）が含まれています。標準サンプルのMOQは1個です。カスタム ケーブル アセンブリまたは終端バリエーションの場合、サンプルのリードタイムは 10 ～ 15 日です。
