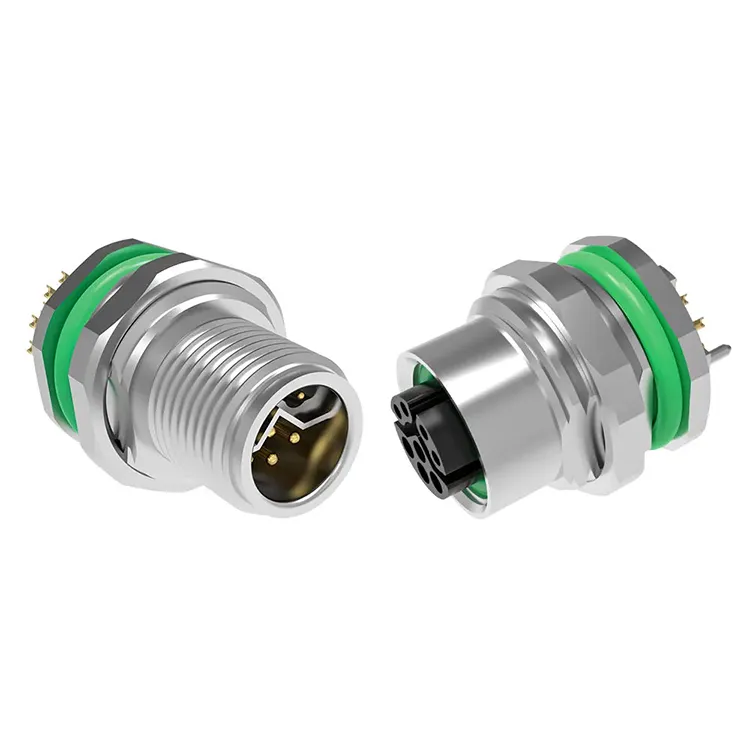

再会を提供しますM12シリーズ産業用コネクタファクトリーオートメーション、センサー、アクチュエーター、フィールドバスシステム、産業用イーサネット、配電用の多用途相互接続ソリューションとして。 2 ～ 17 ピン構成、複数のコーディング オプション、IP67 保護、シールドおよびケーブル アセンブリのオプションを備えたこのコネクタ ファミリは、安定した電気的および機械的接続が不可欠な要求の厳しい産業環境向けに設計されています。
M12 コネクタは、単なるコンパクトな丸型コネクタではありません。標準化されたネジ付きインターフェイス、コーディング システム、環境シール、および幅広い電気構成により、最新のオートメーション機器にとって重要な接続テクノロジとなっています。 M12 シリーズは、センサーや IO-Link デバイスから PROFIBUS、DeviceNet、CANopen、産業用 Ethernet、サーボ システム、DC 配電まで、幅広いアプリケーションをサポートできます。このガイドでは、エンジニアと購買チームが M12 産業用コネクタを選択する際に評価すべき主要な仕様、コーディング オプション、アプリケーション シナリオ、選択要素、品質に関する考慮事項について説明します。
目次
M12 コネクタが産業オートメーションで広く使用されているのはなぜですか?
適切な M12 コネクタを選択するにはどうすればよいですか?
M12 コネクタが産業オートメーションで広く使用されているのはなぜですか?
産業用機器には、振動、湿気、温度変化、ほこり、頻繁なメンテナンスにもかかわらず安定した接続が必要です。 M12 フォーマットは、コンパクトな円形設計とねじ結合機構によりこれらの要件に対応します。
自動化エンジニアにとって、その主な利点の 1 つは柔軟性です。さまざまな M12 コーディング構成がさまざまな電気機能と通信機能に合わせて設計されており、互換性のない接続を防止します。したがって、コネクタはセンサー、アクチュエーター、制御キャビネット、フィールドデバイス、モーター、イーサネットネットワーク、その他の産業用機器に統合できます。
再会 の製品仕様では、M12 シリーズが関連する DIN EN 61076-2-101/109/111 規格に従って設計されており、嵌合時に IP67 保護を達成できることが示されています。製品範囲にはシールド付き構成とシールドなし構成も含まれており、さまざまな電磁適合性要件を持つアプリケーション向けのオプションが提供されます。
産業ユーザーにとって、標準化された寸法、コーディングの選択肢、環境保護、およびアプリケーションの柔軟性の組み合わせにより、配線の設計とメンテナンスが簡素化されます。
M12 産業用コネクタの主な仕様は何ですか?
物理的なサイズのみに基づいてコネクタを選択すると、接続が不適切になる可能性があります。購入する前に、電気定格、コーディング、ピン数、シールド、環境保護、終端方法をすべて考慮する必要があります。
| パラメータ | 代表的な M12 シリーズの範囲/機能 | アプリケーションの考慮事項 |
|---|---|---|
| ピン数 | コードに応じて 2 ～ 17 ピン | 電力と信号の要件に応じて選択してください |
| 電流定格 | コードに応じて約 0.5 ～ 16A | センサー、アクチュエーター、モーター、電源回路にとって重要 |
| 定格電圧 | 構成に応じて約 30 ～ 630V | 機器の動作電圧と一致する必要があります |
| 保護等級 | 嵌合時IP67 | ほこりの多い、湿気の多い、洗い流される環境の多くに適しています |
| 接点材質 | 真鍮に金メッキ | 安定した電気接触と耐食性をサポート |
| 絶縁体 | PA66 | コネクタ内に電気絶縁を提供します |
| 接触抵抗 | 指定された範囲で ≤3mΩ | 抵抗が低いと電気効率の維持に役立ちます |
| 温度範囲 | -25℃～+85℃ | 実際の動作環境と照らし合わせて確認してください |
| シールド | シールド付きバージョンとシールドなしバージョン | 電気的にノイズの多い環境ではシールドが重要になる場合があります |
| 環境コンプライアンス | RoHS準拠の材料 | 環境コンプライアンス要件のあるプロジェクトに役立ちます |
正確な評価は常に、選択したコーディングと構成によって異なります。たとえば、メーカーが公開した仕様には、いくつかの信号指向の構成よりも S コードおよび L コード バージョンの方が高い電流能力がリストされています。したがって、コネクタ コードは二次的な詳細として扱うのではなく、電気要件とともに選択する必要があります。
M12 コーディング オプションはどのように異なりますか?
M12 コーディングは、産業用コネクタを選択する際の最も重要な要素の 1 つです。異なるキー配置は、異なる電気機能または通信機能を目的としています。
- Aコード:センサー、アクチュエーター、IO-Link デバイス、DC 信号アプリケーションに一般的に使用されます。構成は 2 ～ 17 ピンの範囲で可能です。
- Bコード:通常、PROFIBUS、DeviceNet、およびその他のフィールドバス アプリケーションに関連付けられます。
- C コード:AC 電源アプリケーション向けに設計されており、複数のピン構成で利用できます。
- Dコード:100 Mbps ネットワーク接続などの産業用イーサネット アプリケーションに使用されます。
- Xコード:高速イーサネット アプリケーション向けに設計されており、通常は 8 ピン構成を使用します。
- Sコード:高電流 AC 電源およびサーボ関連アプリケーションを対象としています。
- Lコード:DC 配電および高電流要件向けに設計されています。
コーディング システムは、互換性のない回路が接続される可能性を減らすのに役立ちます。エンジニアは、コンポーネントを完成させる前に、機器メーカーが指定するコネクタ コード、ピン配置、電圧、電流、および嵌合インターフェイスを確認する必要があります。
M12 産業用コネクタはどこで一般的に使用されますか?
M12 コネクタはコンパクトなフォーム ファクタと環境保護により、多くの産業用接続ポイントに適しています。
ファクトリーオートメーション
M12 コネクタは、近接センサー、光電センサー、アクチュエーター、I/O モジュール、制御デバイスの接続によく使用されます。標準化されたインターフェースにより、機械の配線とメンテナンスが簡素化されます。
産業用イーサネット
D コードおよび X コード構成は、産業用ネットワーク接続に使用できます。自動化された生産ラインでは、フィールド デバイス、コントローラ、スイッチ、その他のネットワーク機器間の通信に信頼性の高いイーサネット接続が重要です。
ロボット工学とモーション システム
ロボット機器は、コネクタを振動や繰り返しの動きにさらす可能性があります。ねじ込みカップリング システムは、通常の動作条件下での偶発的な緩みに耐えるように設計された機械的接続を提供します。
屋外および洗浄設備
適切に嵌合された場合、IP67 定格を備えた適切な M12 構成は、機器が水、粉塵、または日常的な清掃プロセスに遭遇する可能性がある環境で使用できます。指定された保護レベルを達成するには、正しい取り付けと密閉が引き続き不可欠です。
配電
S コードおよび L コード オプションは、低電力信号を超えて M12 プラットフォームを拡張します。選択した構成に応じて、このシリーズは産業用機器向けの大電流 AC または DC 電源接続をサポートできます。
適切な M12 コネクタを選択するにはどうすればよいですか?
体系的な選択プロセスは、互換性の問題や不必要な交換コストを回避するのに役立ちます。注文する前に、次の要素を評価してください。
- アプリケーションを特定します。接続がセンサー、データ通信、電力、モーター、または複合機能を目的としているかどうかを決定します。
- コーディングを確認します。機器のインターフェイスに基づいて、A、B、C、D、X、S、L、または別の該当する構成を選択します。
- ピン要件を確認します。接点の数が、必要なすべての電源および信号回路に十分であることを確認してください。
- 電気定格を確認します。コネクタの電圧および電流定格を実際のシステム要件と比較してください。
- 環境条件を評価します。水、粉塵、化学物質、振動、温度、屋外での暴露を考慮してください。
- シールド要件を決定します。電磁干渉が信号の完全性に影響を与える可能性がある場合は、シールドされたバージョンを検討できます。
- 終端を選択します。機器の構造に応じて、オプションには、はんだ、ディップはんだ、圧着、またはフライング リード端子が含まれる場合があります。
- ケーブル要件を確認します。ケーブルの材質、長さ、柔軟性、曲げ半径、コネクタの向きは設置環境に適合する必要があります。
複数のコネクタ タイプを含むプロジェクトの場合、デバイス、コネクタ コード、ピン数、電気的機能、ケーブル仕様、および嵌合インターフェイスを示す接続スケジュールを準備することも役立ちます。これは、調達チームと生産チームに実践的な参考資料を提供します。
購入者がチェックすべき品質要素は何ですか?
産業用コネクタの品質は、長期的な接続の安定性と密接に関係しています。製品の外観は似ていますが、接点の材質、めっき、シーリング、組み立ての一貫性、および電気検査には大きな違いがあります。
再会 は、M12 シリーズは金メッキを施した真鍮接点、PA66 絶縁体を使用し、接触抵抗は 3mΩ 以下であると述べています。メーカーは、すべてのユニットの 100% 電気テストとバッチレベルの IP67 浸漬検証についても説明しています。公開されている品質情報には、品質とコンプライアンスの枠組みにおける ISO 9001:2015、ISO 14001:2015、ISO 13485:2016、および RoHS への準拠もリストされています。
調達チームにとって、次の品質チェックポイントは特に役立ちます。
- 材質・メッキ仕様
- 接触抵抗と絶縁性能
- IP保護の検証
- 機械的嵌合サイクル要件
- 該当する場合のシールド性能
- 電気試験手順
- バッチのトレーサビリティと検査の文書化
- ケーブルのアセンブリと終端の一貫性
これらの要素は、単価だけよりも産業用コネクタを評価するためのより完全な基礎となります。 OEM プロジェクトや大量プロジェクトの場合、エンジニアリング サポート、カスタマイズ機能、生産トレーサビリティ、納品の一貫性も総調達額に影響を与える可能性があります。
M12 産業用コネクタに関するよくある質問
M12シリーズ産業用コネクタとは何ですか?
M12 シリーズ産業用コネクタは、公称 12 mm のネジ付きインターフェースを備えたコンパクトな丸型コネクタです。産業用センサー、アクチュエーター、自動化機器、通信ネットワーク、電源接続などに広く使用されています。異なるコーディングとピン構成により、同じ一般的なコネクタ プラットフォームで異なるアプリケーションに対応できます。
M12コネクタは防水ですか？
適切な M12 構成は、適切に嵌合された場合に IP67 保護を達成できます。これは、指定された製品が、定義されたテスト条件下で粉塵の侵入や一時的な浸水に対する保護を提供できることを意味します。実際の性能は、正しい嵌合、シールコンポーネント、取り付け、および製品構成に依存します。
A コードと D コードの M12 コネクタの違いは何ですか?
A コード M12 コネクタは、センサー、アクチュエーター、IO-Link、一般信号または DC アプリケーションに一般的に使用されますが、D コード バージョンは主に産業用イーサネット アプリケーション向けに設計されています。このコーディングにより、間違ったタイプのコネクタが誤って嵌合することが防止されます。
M12 コネクタは電力とデータの両方を伝送できますか?
はい、構成に応じて可能です。特定の A コード構成では電力機能と信号機能を組み合わせることができますが、より高い電力と個別のデータ通信を必要とするアプリケーションでは、それぞれの回路に異なる M12 コードを使用できます。
自分のマシンに適した M12 コネクタを選択するにはどうすればよいですか?
デバイスのインターフェイスから始めて、必要なコーディング、ピン数、電圧、電流、通信プロトコル、シールド、保護定格、ケーブルの種類、終端方法を特定します。コネクタが交換用コンポーネントの場合は、元の部品番号または機器の図面と一致することもお勧めします。
結論
M12 シリーズ産業用コネクタは、最新のオートメーション システムに標準化された適応性のある接続ソリューションを提供します。幅広いコーディング オプション、ピン構成、電気定格、シールドの選択、IP67 保護により、センサーや IO-Link デバイスから産業用イーサネットや高電流電力アプリケーションに至るまで、あらゆるものをサポートできます。 OEM、システム インテグレーター、産業機器メーカーにとって、信頼性の高い現場パフォーマンスを実現するには、完全な電気仕様および環境仕様に従ってコネクタを選択することが不可欠です。アプリケーションに適した構成、カスタマイズされたケーブル アセンブリ、ボリューム ソリューションの選択にサポートが必要な場合は、お問い合わせお客様の要件を Reunion のエンジニアリングおよび生産チームと話し合ってください。
