記事の概要:産業用イーサネット ネットワークはオートメーション、マシン ビジョン、監視、LED システム、スマート機器においてますます重要になるため、コネクタの信頼性はデータの完全性とシステムの稼働時間に直接影響します。再会さんのRJ45信号コネクタは、使い慣れた RJ45 インターフェイスと、産業グレードの機械的保護、柔軟な取り付け構成、および信頼性の高い電気的性能を組み合わせています。最大 10 Gbps のデータ レート、CAT5e ～ CAT7 ケーブル、IP50/IP67 保護オプション、および少なくとも 2,000 回の嵌合サイクルをサポートしており、通常の市販 RJ45 コネクタでは十分な環境耐久性や長期安定性が得られない用途向けに設計されています。

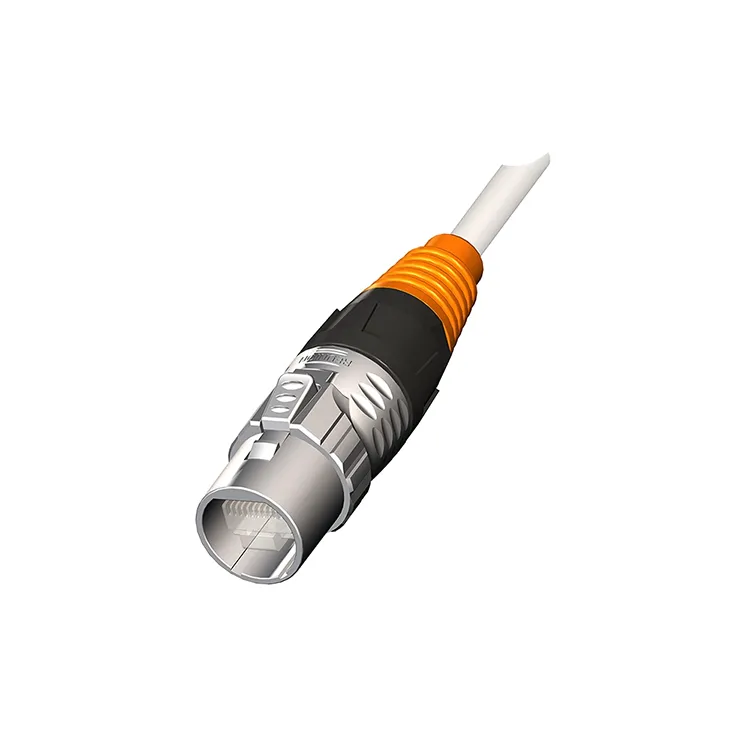

アンRJ45信号コネクタは、ネットワーク機器、ケーブル、制御システム、産業用デバイス間に信頼性の高い物理接続を確立するように設計されたイーサネット相互接続コンポーネントです。従来の RJ45 コネクタはオフィスや商用ネットワークで広く使用されていますが、産業用途ではコネクタが振動、湿気、ほこり、温度変化、繰り返しの嵌合、機械的ストレスにさらされることがよくあります。
このため、産業用 RJ45 の設計では、通常、機械的保護、ロック機構、シーリング、材料の選択、および長期的な電気的安定性がより重視されます。 Reunion のソリューションは、工場オートメーション、マシン ビジョン、屋外監視、LED ディスプレイ、産業用通信システムなどのアプリケーション向けに、標準の RJ45 インターフェイスと産業指向の構造を組み合わせたものです。
このコネクタは、PROFINET、EtherNet/IP、EtherCAT、標準 TCP/IP などのネットワークを介したイーサネット通信をサポートします。構成に応じて、ケーブルマウント、パネルマウント、または PCB マウントの取り付けオプションも提供できるため、エンジニアはコネクタをさまざまな機器構造に簡単に統合できます。
産業環境で使用されるイーサネット ネットワークには、一般的なオフィス ネットワークとは異なる要件があります。管理された IT 室内に設置されたコネクタは、水、油、振動、埃、または繰り返しの機械的動作に遭遇することはほとんどありません。対照的に、産業用通信インターフェイスは、制御キャビネット、ロボットセル、生産機械、屋外機器、または検査システムの内部に設置できます。
したがって、信頼性の高い産業用コネクタは、いくつかの実際的な問題に対処する必要があります。
これらの要素は、イーサネット リンクがマシン制御、リアルタイム データ交換、カメラ通信、またはリモート機器監視を担当する場合に特に重要になります。
適切に設計された産業用コネクタは、電気的性能、機械的耐久性、取り付けの利便性のバランスが取れている必要があります。 Reunion の RJ45 信号コネクタには、要求の厳しいイーサネット アプリケーション向けのいくつかの機能が組み込まれています。
| 特徴 | 再会 RJ45 信号コネクタ | エンジニアリング上のメリット |
|---|---|---|
| データレート | 最大10Gbps | 高速イーサネット通信をサポート |
| ハウジング | 亜鉛合金、PA6 オプション | 機械的保護と構成の柔軟性を提供します |
| 保護 | 嵌合時 IP50 / IP67 | さまざまな環境条件に適しています |
| 嵌合サイクル | ≧2,000 | 繰り返しのメンテナンスや機器の保守をサポートします |
| 動作温度 | -40℃～+85℃ | 幅広い工業用温度条件に最適 |
| ケーブル出口 | 180°ストレート / 90°直角 | コンパクトな機器への設置自由度を向上 |
| 終了 | ソルダーカップまたは圧接DC | さまざまな現場およびアセンブリ要件をサポート |
注目すべきデザイン上の特徴の 1 つは、素早い回転ロック システムです。単純な摩擦嵌めインターフェイスと比較して、専用のロック機構により、振動や繰り返しの動きが予想される場合に追加の接続安全性を提供できます。
イーサネット コネクタの選択は、外観だけではなく、ネットワークの電気要件と環境要件から始める必要があります。エンジニアは、伝送速度、インピーダンス、接触抵抗、動作温度、保護レベル、ケーブルの互換性、および機械的構成を評価する必要があります。
| 仕様 | 典型的な再会の価値 | なぜそれが重要なのか |
|---|---|---|
| 特性インピーダンス | 100Ω±5% | 適切な差動信号の動作を維持するのに役立ちます |
| 電流定格 | 1接点あたり1.5A | 連続接触電流能力を定義します |
| 定格電圧 | 50V | 指定された動作電圧を定義します |
| 接触抵抗 | ≤10mΩ初期 | 低抵抗で安定した電気接触をサポート |
| 絶縁抵抗 | DC500Vで≧500MΩ | 断熱性能を表します |
| ケーブルの互換性 | CAT5e / CAT6 / CAT6a / CAT7 | イーサネット システム設計に柔軟性を提供 |
| 動作温度 | -40℃～+85℃ | 厳しい温度環境をサポート |
高速システムの場合、エンジニアは挿入損失、反射損失、ケーブル構造、シールド戦略、接地、および完全な伝送チャネルについても考慮する必要があります。コネクタの性能は、ケーブル、終端方法、ネットワーク アーキテクチャから独立して評価することはできません。
再会 では、規定の AWG 26 ～ 22 範囲の撚り線または単線導体を含む、CAT5e、CAT6、CAT6a、および CAT7 ケーブルのサポートを指定しています。これにより、コネクタを標準のイーサネット インフラストラクチャとより高性能な産業用通信システムの両方で検討できるようになります。
イーサネットの多用途性により、RJ45 インターフェイスは多くの産業用および商用システムに関連します。耐久性のあるバージョンは、コネクタが環境ストレスや機械的ストレスに耐える必要がある場合に特に役立ちます。
自動化された生産ラインは、PLC、コントローラー、センサー、ドライブ、産業用コンピューター、およびその他のネットワーク機器間の通信に依存しています。耐久性のあるイーサネット インターフェイスは、連続動作中に安定した接続を維持するのに役立ちます。
産業用カメラは大量の画像データを生成できます。したがって、高速イーサネット接続は、カメラ、産業用コンピュータ、制御システム間で検査情報を転送するために重要です。
屋外監視装置は、雨、粉塵、温度変化、物理的暴露にさらされる可能性があります。適切な IP 定格コネクタを使用すると、イーサネット インターフェイスで追加の保護を提供できます。
大型 LED ディスプレイやプロ仕様の照明機器は、信頼性の高い制御とデータ通信を必要とすることがよくあります。柔軟なケーブル出口と確実なロックを備えたコネクタにより、スペースが限られた機器への取り付けが簡素化されます。
制御キャビネットには、限られたエリアに複数の通信インターフェイスを含めることができます。パネルマウントおよび PCB マウント構成は、機器メーカーやシステム インテグレータに追加の統合オプションを提供します。
産業用イーサネット コネクタを調達する場合、購入者は個々の製品を比較する前にアプリケーションを定義する必要があります。次のチェックリストは、選択を絞り込むのに役立ちます。
カスタマイズされたプロジェクトの場合、購入者は予想される注文数量、ケーブルの長さ、コネクタの方向、マーキング要件、ハウジング材料の好み、および設置上の制約も提供する必要があります。これらの詳細により、サプライヤーは標準のカタログ パーツを単に提供するのではなく、構成を推奨できるようになります。
再会 は、中国を拠点とするコネクタ メーカーで、電力、信号、産業オートメーション、防水コネクタ、ケーブル アセンブリ製品の経験があります。その製造能力には、コネクタ設計、射出成形、はんだ付け、ワイヤ切断とストリッピング、アセンブリ、およびケーブルアセンブリが含まれます。
RJ45 製品ラインについては、すべてのユニットが出荷前に電気テストを受けると Reunion は述べています。同社は、ストレートおよび直角ケーブル出口に加えて、ケーブルマウント、パネルマウント、および PCB マウント構成も提供しています。これらのオプションは、さまざまな機械レイアウトを備えた機器を開発する OEM やシステム インテグレーターにとって役立ちます。
再会 の広範な製造事業には、約 4,000 平方メートルの生産施設、約 150 人の従業員、10 の生産ラインが含まれます。同社の研究開発チームには 10 名を超える経験豊富なエンジニアが含まれており、同社は年間 30 以上のカスタマイズされたプロジェクトを報告しています。同社はまた、自社の品質システムには ISO 9001、ISO 14001、ISO 13485 認証が含まれており、該当する製品には RoHS や REACH などの追加のコンプライアンス文書も提供されていると述べています。
信号コネクタのサプライヤーを評価する購入者にとって、これらの製造およびエンジニアリング能力は、製品仕様、テスト手順、カスタマイズ要件、納期予想と並行して考慮することができます。
再会 RJ45 信号コネクタは、適切な CAT6a または CAT7 ケーブル配線および互換性のあるネットワーク機器と使用した場合、最大 10 Gbps のデータ伝送が指定されています。実際のシステム パフォーマンスは、ケーブル、終端、アクティブ デバイスを含む完全なイーサネット チャネルに依存します。
選択された構成は嵌合時に IP67 保護を提供するため、塵や水への暴露に対する保護が必要な用途に適しています。設置全体についても、ケーブル挿入口、嵌合状態、エンクロージャの設計、および環境への曝露について評価する必要があります。
指定された互換性には、CAT5e、CAT6、CAT6a、および CAT7 ケーブルが含まれており、規定の AWG 26 ～ 22 の範囲内の撚り線または単線導体をサポートします。
産業用 RJ45 信号コネクタは、少なくとも 2,000 回の嵌合サイクルが指定されています。これは、定期的なメンテナンス、交換、検査、または現場での保守を必要とする機器に特に当てはまります。
はい。プロジェクトの要件に応じて、カスタマイズには構成、ケーブル長、マーキング、ハウジング オプション、その他の機械的な詳細が含まれます。購入者は、見積もりを依頼する際に、アプリケーション環境、ケーブル仕様、設置方法、数量、必要な納期を提供する必要があります。
信頼性の高いイーサネット接続は、システム全体の電気的、機械的、環境的要件に適合するコネクタを選択することから始まります。産業オートメーション、マシン ビジョン、監視、LED 機器、その他のネットワーク デバイスに対して、産業グレードの RJ45 インターフェイスは、従来のオフィス ネットワーク ハードウェアを超えて必要な耐久性と設置の柔軟性を提供します。
再会 は、RJ45 互換性と、IP 保護、工業用温度性能、複数の取り付け構成、安全なロック、高速イーサネット伝送のオプションを組み合わせています。を調達している場合は、RJ45信号コネクタOEM 生産、システム統合、または一括購入の場合は、まずケーブルと環境要件を確認してから、必要な構成についてエンジニアリング チームと話し合ってください。
機器向けに信頼性の高いイーサネット接続を開発する準備はできていますか?技術仕様、カスタマイズされた構成、サンプル要件、一括購入サポートについては、Reunion にお問い合わせください。お問い合わせ今すぐ RJ45 信号コネクタ プロジェクトについて話し合い、アプリケーションに合わせたソリューションを受け取りましょう。
