再会は、信頼性の高い電気接続、便利な操作、コンパクトな統合を必要とするアプリケーション向けのコネクタ ソリューションを開発しています。のB シリーズ メタル プッシュプル コネクタは、プッシュプルセルフロック機構を中心に設計された丸型コネクタで、機器メーカーが安全な接続を確立できると同時に、産業、計装、医療、その他の電子アプリケーションにおける日常的な嵌合と切断を簡素化するのに役立ちます。
B シリーズ メタル プッシュプル コネクタは、金属製の円形ハウジングとプッシュプル ロック機構を組み合わせて、高速で安全な電気接続をサポートします。選択した構成に応じて、このコネクタ ファミリは、複数の接点配置、さまざまな取り付けスタイル、はんだ付け、圧着、または PCB 終端オプションに対応できます。これらの特性により、繰り返しの接続、スペース効率の高い設置、信頼性の高い信号または電力の伝送が必要な機器で検討する価値があります。この記事では、コネクタの仕組み、主な設計上の利点、アプリケーション シナリオ、選択基準、品質に関する考慮事項について説明します。また、購入者が新しい設計または交換プロジェクト用のコネクタを指定する前に Reunion に確認する必要がある技術情報についても概説します。

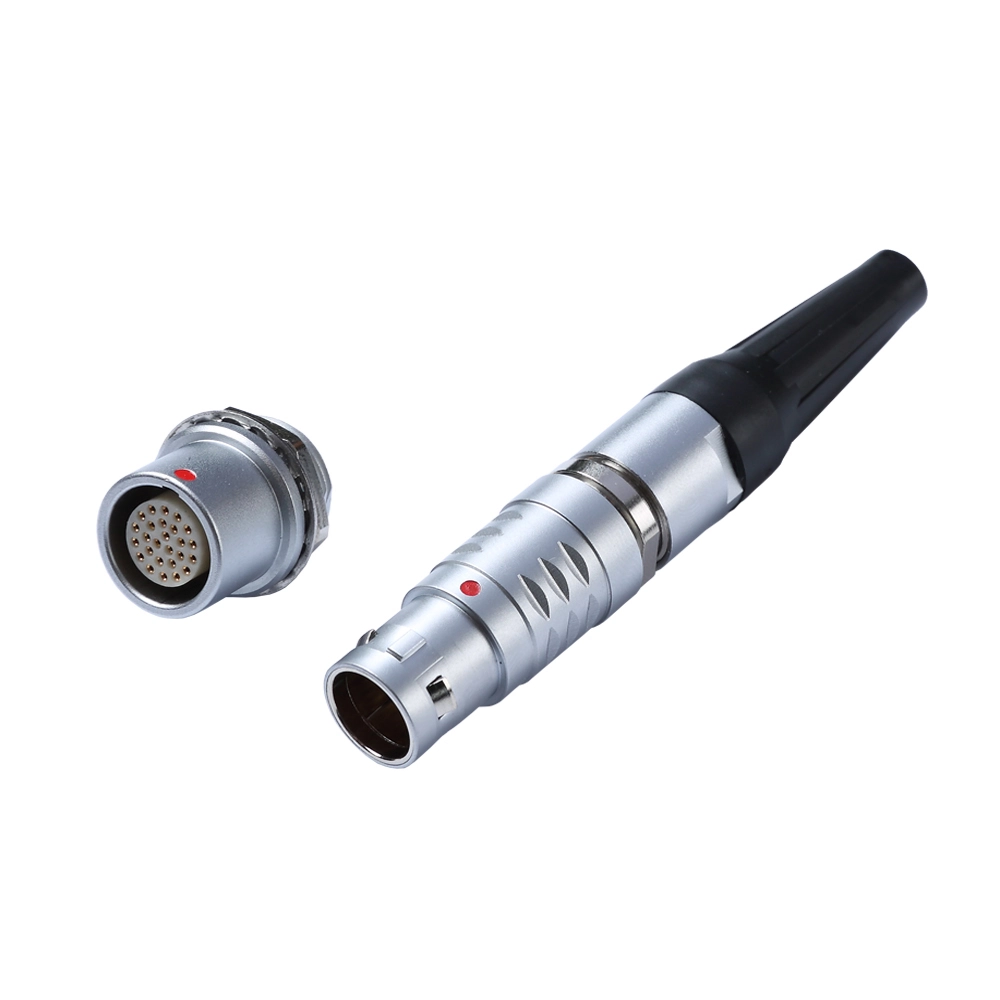

B シリーズ メタル プッシュプル コネクタは、プッシュプル セルフ ラッチ機構を使用して嵌合コンポーネントの接続と取り外しを行う円形電気コネクタです。通常、回転で締め付ける必要がある従来のネジ付きコネクタとは異なり、プッシュプル設計により、ユーザーはプラグを互換性のあるレセプタクルに挿入するだけで接続を確立できます。コネクタが正しく嵌合するとロック機構が作動し、指定された引っ張り動作でロックが解除されます。
金属ハウジングは堅牢な機械的インターフェースを提供し、コネクタのシールド構造が機器に正しく組み込まれている場合、電磁適合性に貢献する可能性があります。構成に応じて、コネクタは電気信号伝送、電力供給、または回路要件の組み合わせをサポートできます。
再会 の B シリーズ製品情報には、複数のコネクタ サイズと構成が含まれています。利用可能なオプションには、直線または角度のある構造、さまざまな接点配置、および代替の終端方法が含まれます。購入者は、該当する製品の図面と仕様を参照して、選択したモデルの正確な機能を確認する必要があります。
製品の詳細については、Reunion B シリーズ メタル プッシュプル コネクタのページをご覧ください。
プッシュプル機構は、嵌合インターフェースの安全性を犠牲にすることなく電気接続操作を簡単にするように設計されています。その動作は 3 つの段階で理解できます。
この動作原理は、頻繁な接続変更、メンテナンス アクセス、または限られたスペースでの操作が必要な機器に特に役立ちます。複数の締め付け手順が必要な接続システムと比較して、コネクタの繰り返しの取り扱いに費やす時間を短縮できます。
ただし、ロック機構を正しい取り付けの代わりとして扱うべきではありません。ケーブルの歪み、コネクタの位置のずれ、互換性のない嵌合部品、不適切な取り扱いにより、接続性能が損なわれる可能性があります。ユーザーは、嵌合、解放、およびケーブル管理について製造元の指示に従う必要があります。
セルフラッチ設計により、素早い嵌合と意図的な解放がサポートされます。これは、オペレータがカップリング ナットを繰り返し回さずに電気回路を定期的に接続または切断する必要がある場合に便利です。
金属シェルは耐久性のあるコネクタ構造を提供し、適切に設計されたシステムでシールドの連続性をサポートできます。効果的な電磁干渉保護は、シェルの接触、ケーブルのシールド、接地、設置の品質を含む完全な接続に依存します。
機器の設計が異なれば、必要な電気回路の数も異なります。 B シリーズ ファミリには複数の接点構成が含まれており、エンジニアは信号数、電力要件、利用可能なスペース、配線アーキテクチャに応じてオプションを評価できます。選択したモデルの接点の正確な数と電気定格を確認する必要があります。
製品構成に応じて、終端の選択肢には次のものが含まれる場合があります。
コネクタを指定する前に、コンタクトのスタイル、導体サイズ、組立工具、設置スペースを合わせて評価する必要があります。
キーイング機能は、プラグを正しい嵌合方向にガイドするのに役立ちます。これにより、特に機器に同様のコネクタが複数含まれている場合に、不正確な位置合わせのリスクが軽減され、アセンブリの一貫性が向上します。
B シリーズ メタル プッシュプル コネクタは、コンパクトな円形インターフェイスと便利な接続処理の恩恵を受ける機器として検討できます。実際の適合性は、選択したモデルの電気的、機械的、環境的定格によって異なります。
医療用、安全性が重要な用途、またはその他の規制された用途の場合、コネクタは完全な機器設計の要件を満たさなければなりません。コネクタの一般的な製品説明は、すべてのアプリケーション固有の規格への準拠を独立して確立するものではありません。
外観やシェルのサイズのみに基づいてコネクタを選択すると、互換性の問題が発生する可能性があります。エンジニアと購買チームは、注文する前に完全な電気要件と機械要件を評価する必要があります。
機器に必要な電源回路と信号回路の数を特定します。意図した配線アーキテクチャを考慮し、選択したインサートが必要な接点配置をサポートしているかどうかを確認してください。同様の外形寸法を持つコネクタの内部レイアウトも同一であると想定しないでください。
正確なコネクタ構成については、定格電流と動作電圧を確認してください。これらの値は、接点の直径、接点の数、導体サイズ、温度、および動作条件によって変化する可能性があります。 1 つのモデルの最大定格をシリーズ全体に自動的に適用しないでください。
機器の設計と製造プロセスに応じて、はんだ、圧着、または PCB 終端を選択します。必要な工具、ケーブル仕様、PCB レイアウト、および利用可能な組み立てスペースを確認します。
プラグとレセプタクルの部品番号、シェルの寸法、パネルのカットアウト、取り付け配置、およびケーブル直径の範囲を確認してください。交換プロジェクトの場合は、製品名だけに頼るのではなく、既存のコネクタの図面と接点の配置を比較してください。
動作温度、湿度、振動、機械的衝撃、腐食への曝露、および侵入保護を確認してください。目的の環境に適した保護レベルを選択し、完全に組み立てられた接続が要件を満たしていることを確認してください。
次の表は、新しい機器設計用の B シリーズ コネクタを評価する際に考慮すべき主な要素をまとめたものです。
| 選択要素 | 確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| 接触回数 | 電気接点の数と配置 | コネクタが必要な回路をサポートしていることを確認します |
| 電気定格 | 定格電流、使用電圧、接点仕様 | 電気的過剰ストレスや不適切な動作条件の防止に役立ちます |
| 終端の種類 | はんだ、圧着、または PCB 構成 | 配線方法、工具、および組み立て要件を決定します。 |
| コネクタの向き | 直線または斜めの構造（利用可能な場合） | ケーブルの配線と設置スペースの確保に役立ちます |
| ロックと位置合わせ | 互換性のある嵌合部品とキー配列 | 誤った嵌合や意図しない切断のリスクを軽減します。 |
| 環境保護 | IP定格、温度、湿度、振動、腐食条件 | 想定環境での確実な運用をサポート |
| サービス要件 | 予想される嵌合頻度とメンテナンスアクセス | コネクタが運用ワークフローに適合するかどうかを判断するのに役立ちます |
この表は選択チェックリストであり、公式の製品データシートに代わるものではありません。正確な部品番号については、現在の技術文書と照らし合わせてすべての重要な値を確認してください。
正しく取り付けると、機器の耐用年数全体にわたってコネクタの性能を維持できます。適切に設計されたコネクタであっても、正しく組み立てられなかったり、定格制限外の条件にさらされたりすると、早期に故障する可能性があります。
洗浄方法と潤滑剤が許可されている場合は、製造元の指示に従う必要があります。未承認の化学薬品や研磨工具を使用すると、接点のメッキ、絶縁、またはシール部品が損傷する可能性があります。
OEM プロジェクトや繰り返しの生産注文の場合、コネクタの品質は、一般的な主張だけではなく、文書化された要件を通じて評価する必要があります。構造化された評価は、購買チームがサプライヤーを比較し、統合リスクを軽減するのに役立ちます。
コネクタを承認する前に、次の点を考慮してください。
再会 の B シリーズ製品ページは、製品評価の出発点となります。重要な設計上の決定については、購入者は現在のモデル固有の仕様を入手し、提案された構成が要件を満たしていることを確認する必要があります。
その主な利点は、プッシュプルセルフロック操作と金属製の円形コネクタ構造の組み合わせです。この設計により、互換性のある機器での安全な接続をサポートしながら、繰り返しの嵌合と取り外しを簡素化できます。
選択したモデルに応じて、オプションにはんだ、圧着、および PCB コンタクトが含まれる場合があります。購入者は、正確な部品番号について、利用可能な終端スタイルとアセンブリ要件を確認する必要があります。
電気的、機械的、洗浄、および環境要件が用途に適合する場合、互換性のある医療機器や診断機器に適している可能性があります。完成したデバイスのメーカーは、使用前に関連するすべての規制要件と安全要件を確認する必要があります。
いいえ。環境保護はコネクタの設計と構成によって異なります。購入者は、記載されている IP 定格と、それが嵌合アセンブリ、嵌合されていないコネクタ、またはその他の指定された条件に適用されるかどうかを確認する必要があります。金属ハウジングだけで防水保護ができるとは考えないでください。
必要なコンタクト数、電気定格、プラグとレセプタクルのタイプ、終端方法、ケーブル寸法、取り付け要件、動作環境、および推定注文数量を提供します。既存の部品番号、図面、またはサンプルも、サプライヤーが互換性を評価するのに役立ちます。
B シリーズ メタル プッシュプル コネクタは、便利な接続処理、安全なセルフラッチ、コンパクトな円形電気インターフェイスを必要とする機器にとって実用的な選択肢となります。適切な構成は、接点数、電流と電圧の定格、終端方法、機械的互換性、および環境要件によって異なります。詳細な仕様を確認し、対象機器内のコネクタを検証することで、エンジニアと購買チームはより自信を持って調達決定を下すことができます。 Reunion の B シリーズ メタル プッシュプル コネクタを調べて、入手可能な製品情報を確認してください。新しい設計を計画している場合、既存のコネクタを交換する場合、または量産用のコンポーネントを調達する場合は、お問い合わせ技術要件について話し合い、互換性のある構成を確認し、アプリケーションの製品詳細をリクエストします。
-
