ロボットケーブルアセンブリ

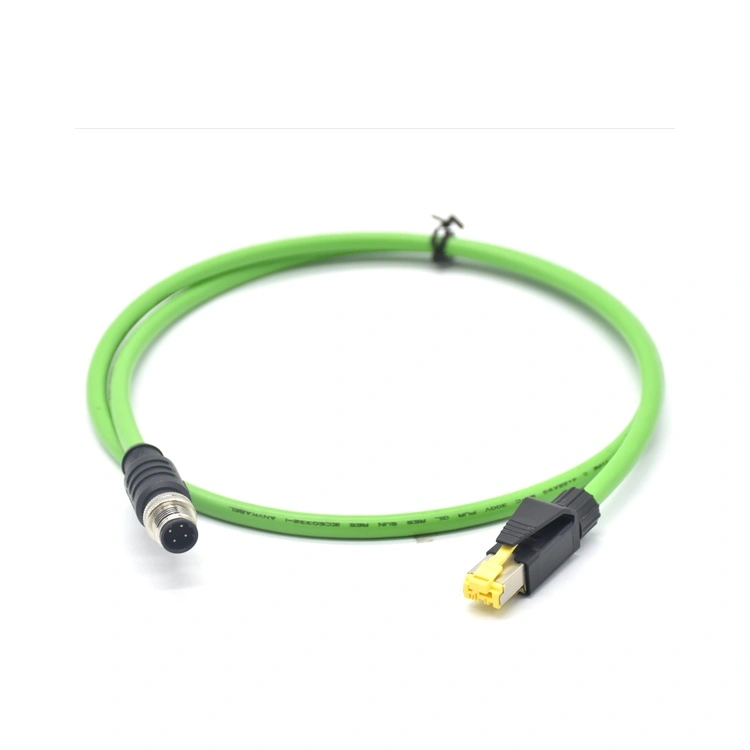

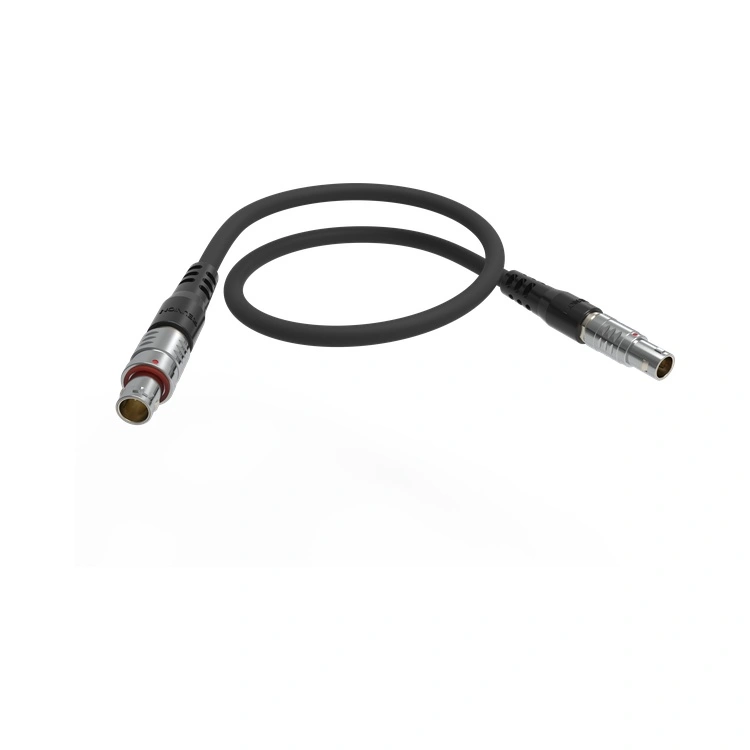

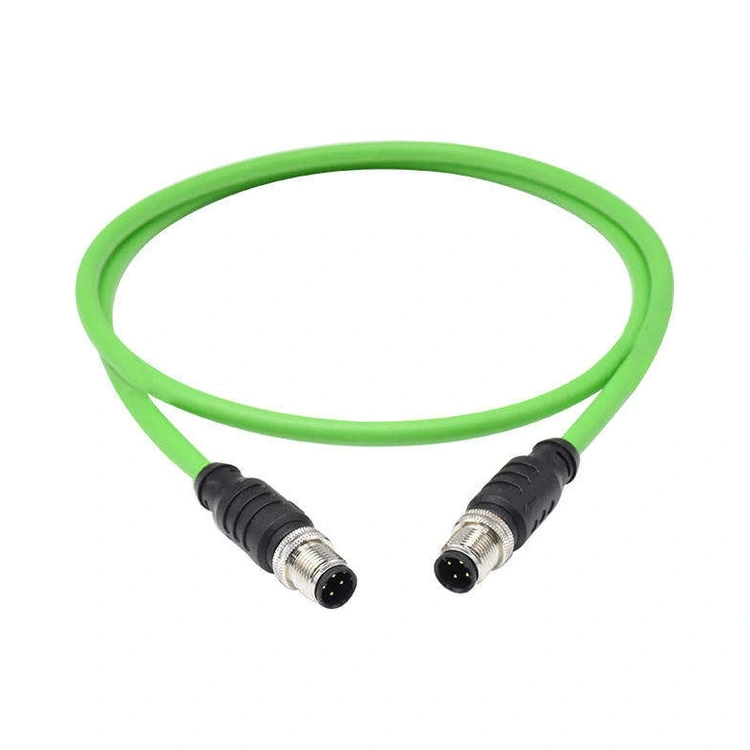

Reunion は、完全なトレーサビリティを備えた ISO 9001 認定施設でロボット ケーブル アセンブリを製造し、自動化されたワイヤ処理装置と精密なオーバーモールディングを使用して、一貫した品質を保証します。このアセンブリには、金属プッシュプル コネクタ、M8/M12 シリーズ コネクタ、RJ45 イーサネット コネクタ、カスタム オーバーモールド コネクタなどの幅広いコネクタ オプションが用意されており、さまざまなロボット モデルの特定のケーブル配線と動作要件を満たすように構成できます。

主なセールスポイント

完全な技術仕様

カスタマイズ – ロボットアームの正確な経路に合わせて調整

同一のロボット セルは 2 つとありません。 Reunion の社内エンジニアリング チームは、機械設計者と直接連携して、6 軸多関節ロボット、スカラ、協働ロボットなど、アームの特定の関節経路に従う産業用ロボット ケーブル アセンブリを作成します。

カスタマイズできるもの

ハーネス構成 – 電源、エンコーダ、イーサネット、空気圧チューブを単一のラップバンドルにまとめるか、モジュール式交換用の個別のサブハーネスにまとめます。

コネクタの向き – コネクタのすぐところでの急な曲がりを避けるために、出口角度を 0°、45°、または 90° に指定します。これは、ケーブル寿命を 60% 短縮する一般的な設計上の見落としです。

事前に形成された曲げ – ロボットの中立姿勢に合わせてケーブルに曲線を熱的に設定し、ホームポジション時のストレスを軽減します。

ジャケット素材 – オイル/冷却剤にさらされる場合は PUR、高屈曲/低温の場合は TPE、極度の高温 (最大 200°C) の場合は FEP/テフロンを選択してください。

オーバーモールドのカラーとマーキング – メンテナンスを迅速に識別できるように、番号付きの分岐、回路ラベル、または QR コードを追加します。これは、フィールド サービス技術者から賞賛される機能です。

当社の製造プロセス – 追跡可能、再現可能、信頼性の高い

材料受入検査 – リリース前に、ケーブルの各リールの導体抵抗と絶縁体の厚さが検証されます。

自動切断と剥離 – ±1 mm の精度で長さをレーザー測定。導体の損傷を防ぐためのゼロニック剥離。

サブアセンブリの配線 – ケーブルは、摩耗保護のためにスパイラルラッピングまたは編組スリーブを使用してハーネスボードに配線されます。

コネクタのアセンブリとトルク制御 – すべてのネジ付きコネクタは指定されたトルクで締め付けられます (監査証跡付きのデジタル ツール)。

オーバーモールディング (社内ツーリング) – 統合されたストレイン リリーフ ジオメトリを備えた垂直射出成形。ショットの重量と温度が記録されます。

100% 電気テスト – 導通 (すべてのピン)、絶縁抵抗 (≥100 MΩ)、および絶縁耐力 (1.5 kV AC)。

サンプル テスト – バッチごとに、カスタム テスト リグで 5 つのアセンブリを実行して検証します。

最終検査と梱包 – 拡大して目視チェックします。静電気防止袋 + 個別のシリアル番号が付いた輸出グレードのカートン。

信頼を築く認定

Reunion は、サードパーティの登録機関を通じて公的に検証可能な有効な認定を維持しています。

ISO 9001:2015 – 品質マネジメントシステム

ISO 14001:2015 – 環境管理

ISO 13485:2016 – 医療機器の品質 (手術ロボットのケーブル アセンブリに適用)

RoHS & REACH – EU の物質制限に完全準拠。リクエストに応じてテストレポートを入手可能

よくある質問 (よくある質問)

Q: イーサネットとエンコーダのフィードバックの両方を、信号干渉なしに同じ産業用ロボット ケーブル アセンブリに統合できますか?

A: もちろんです。当社の二重シールド構造 (編組の下にフォイル) により、>90 dB のシールド効果が得られます。また、中央のフィラーまたはパーティションテープを使用して、信号ペアを電源導体からバンドル内で少なくとも 2 mm 分離します。高ノイズ環境 (1,000A パルスのスポット溶接など) では、ハーネス全体に編組を追加することをお勧めします。この構成は、抵抗溶接ロボットで 12 か月間通信エラーがゼロであることが検証されました。

Q: この産業用ロボット ケーブル アセンブリの保証ポリシーは何ですか?

A: 当社は出荷日から 24 か月の品質保証を提供し、コネクタの完全性、はんだの信頼性、オーバーモールド シーリングをカバーします。屈曲寿命はバッチごとに検証されていますが、機械的乱用（指定された半径未満で曲げたり、ねじり角を超えたりするなど）に対する保証はありません。大口契約の場合、年間使用量予測に基づいて延長保証期間を提供します。

Q:カスタム多関節ロボットケーブルアセンブリの一般的なリードタイムはどれくらいですか?

Reunion の多関節ロボット ケーブル アセンブリの一般的なリードタイムは次のとおりです。

プロトタイプ サンプル – 10 ～ 15 日（組み立て 1 ～ 10 回）。

パイロット生産 – 15～20 日（10～100 個のアセンブリ）。

製造注文 – 20～25 週間（500 個以上の組み立て）。

リードタイムは、ケーブルの入手可能性、コネクタのリードタイム、組み立ての複雑さによって異なる場合があります。最適なリードタイムと設計サポートを確保するために、設計サイクルの早い段階で Reunion と連携することをお勧めします。
