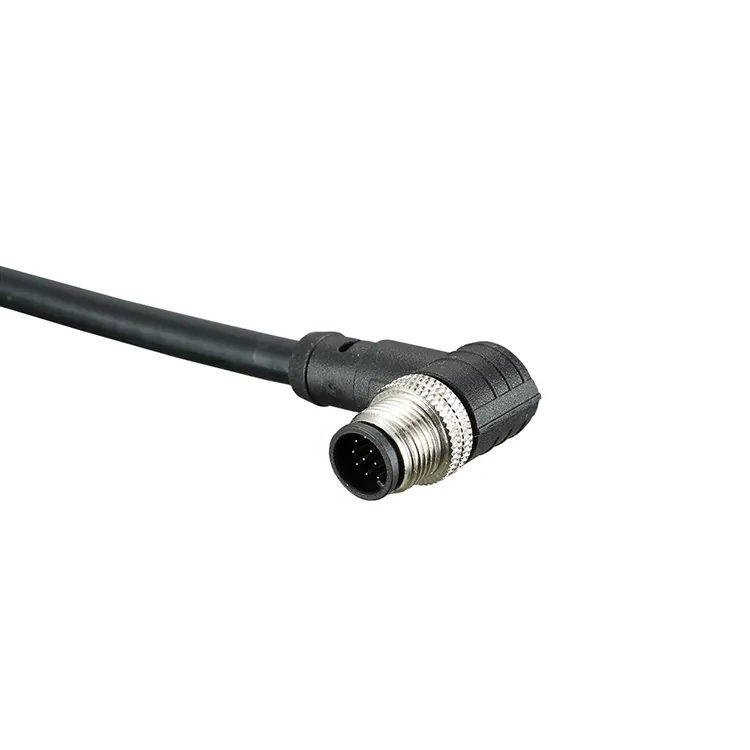

再会を届けますM12シリーズ 工業用防水コネクタ要求の厳しい産業環境で信頼性の高い電気接続を求めるメーカー向け。このコネクタ シリーズは、互換性のあるオートメーション、センシング、および制御システム向けに設計されており、コンパクトな設置、安全なねじ結合、およびモデルに応じた環境保護の実用的な組み合わせを提供し、安定した機器の動作をサポートします。
記事の概要:産業用接続は、マシンの稼働時間、信号の精度、メンテナンスコストに影響を与えます。 M12 シリーズ産業用防水コネクタは、センサー、アクチュエーター、制御ユニット、産業用通信機器の接続に広く使用されています。コネクタのコーディング、接点構成、侵入保護、ケーブル構造、および電気定格を理解することは、エンジニアが適切なソリューションを選択するのに役立ちます。この記事では、企業が十分な情報に基づいてコネクタを決定するのに役立つ動作原理、重要な仕様、業界でのアプリケーション、設置方法、購入に関する考慮事項について説明します。
6. バイヤーは M12 コネクタのサプライヤーをどのように評価すべきですか?
現代の産業機器は、相互接続されたコンポーネント間の電力と信号の正確な伝送に依存しています。センサーは動作データを収集し、アクチュエーターはコマンドを実行し、コントローラーは機械の動きを調整します。このシステム内のすべての接続は、全体的なパフォーマンスに貢献します。
コネクタが振動で緩んだり、湿気が電気接点に到達したり、一貫した接触を維持できなかったりすると、生産が中断され、トラブルシューティングが複雑になる可能性があります。自動化された製造では、たとえ軽微な接続の問題でも、予期しないダウンタイム、メンテナンスの繰り返し、または不正確なセンサーの読み取りにつながる可能性があります。
したがって、産業用コネクタは、次のようないくつかの要件を同時に満たす必要があります。
M12 コネクタ形式は、コンパクトな円形設計とねじ結合システムを通じてこれらのニーズの多くに対応します。アプリケーションに適したモデルを選択すると、エンジニアが組織化され、保守可能で信頼性の高い産業用配線システムを構築するのに役立ちます。
M12 の指定は、公称 12 mm のネジ付きカップリングを備えたコネクタ インターフェイスを指します。コンパクトな寸法により、設置スペースが限られているものの確実な電気接続が不可欠なフィールド機器や機械に特に役立ちます。
物理的な外観のみで選択されるコネクタとは異なり、M12 製品は完全な構成に従って評価する必要があります。モデルが異なれば、ピン数、コーディング配置、接点の割り当て、ケーブルの種類、電気的性能定格も異なります。
特定の製品に応じて、利用可能な構成には、ストレート コネクタ、直角コネクタ、ケーブル取り付けプラグ、およびパネル取り付けレセプタクルが含まれる場合があります。直線的なデザインはアクセス可能な設置ポイントに適しており、直角のデザインは狭いスペースでのケーブルのクリアランスを管理するのに役立ちます。
一部の M12 構成はセンサーおよびアクチュエーター信号を目的としていますが、他のコーディング システムは特定の産業用通信または電力アプリケーションをサポートします。これらのバリアントを互換性のあるものとして扱うべきではありません。エンジニアは、機器を接続する前に、ピン配置、コーディング、電圧、電流、およびインターフェイスの要件を確認する必要があります。
防水 M12 コネクタは、適切なハウジング、シーリング、およびケーブル挿入構造を使用して、外部汚染物質の侵入を制限します。保護レベルはモデルや設置条件によって異なります。たとえば、IP67 定格のアセンブリは、指定どおりに正しく組み立てられ、使用されている限り、定義されたテスト条件下で防塵保護および一時的な浸漬ができるように設計されています。
製品固有の構成と利用可能なオプションについては、Reunion M12 シリーズ産業用防水コネクタの製品ページを参照してください。
産業用機械には、限られた設置面積内に多数のセンサーと制御コンポーネントが組み込まれていることがよくあります。 M12 フォーム ファクタは、配線レイアウトを簡素化し、不必要な設置スペースを削減できるコンパクトな接続インターフェイスを提供します。
これは、コンベヤ システム、ロボット機器、包装機械、および複数のフィールド デバイスが共通の制御アーキテクチャに接続されている分散オートメーション設備で特に役立ちます。
ねじ接続は、通常の機器の動作中に嵌合インターフェースを保持するのに役立ちます。不適切に固定された接続と比較して、正しく組み立てられたねじ付きカップリングは、日常的な動きや振動によって引き起こされる偶発的な分離を減らすことができます。
ただし、接続は常にメーカーの指示に従って締めてください。締めすぎるとコネクタが損傷する可能性があり、締めが不十分だと機械的安全性やシール性能が損なわれる可能性があります。
適切なシール部品は、電気接点を埃や湿気から保護するのに役立ちます。これは、生産プロセス、清掃エリア、屋外機械、および環境への曝露が予想されるその他の場所の近くに設置される機器にとって重要です。
保護は、嵌合インターフェイス、ケーブル挿入口、取り付け配置、シールの状態などの完全なアセンブリによって異なります。コネクタは「防水」という言葉だけではなく、実際の使用環境に応じて選択する必要があります。
さまざまなケーブル材質と接点配置により、M12 コネクタを特定の機器要件に適合させることができます。モデルによっては、購入者はケーブルの柔軟性、耐摩耗性、導体サイズ、シールド、コンタクト メッキ、取り付け方向を評価する必要がある場合があります。
互換性のある標準化されたコネクタ インターフェイスを使用すると、コンポーネントの交換と障害の切り分けがより簡単になります。配線に関する文書、ピン割り当て、交換部品番号が正確に維持されていれば、技術者は接続ポイントをより簡単に識別できます。
外観やねじサイズだけでコネクタを選択するのは不十分です。購買チームは、メーカーが公表している仕様を、対象アプリケーションの電気的、機械的、環境的要件と比較する必要があります。
次の表は、M12 防水コネクタを検討する際に評価する主なパラメータの概要を示しています。実際の値は、選択したモデルの現在のデータシートと照合して確認する必要があります。
| 仕様 | 確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| コネクタインターフェース | M12 ねじ込みカップリングおよび嵌合設計 | 機器との機械的互換性を保証します。 |
| ピン配置 | 極数とピン割り当て | 正しい配線と信号伝達をサポートします。 |
| コーディング | A コード、D コード、X コード、またはその他の指定されたタイプ | 目的のインターフェイスを特定し、互換性のない接続を防止します。 |
| 定格電圧 | メーカー指定の動作電圧 | 電気システムおよび該当する安全要件に適合する必要があります。 |
| 定格電流 | 選択した構成の電流定格 | コネクタの電気的制限を超えた動作を防止します。 |
| 侵入保護 | 必要なIP定格と組み立て条件 | 予想される粉塵や湿気への曝露に対する適合性を判断します。 |
| 動作温度 | 指定された最低温度と最高温度 | 変化する周囲条件下でもパフォーマンスを維持するのに役立ちます。 |
| 接点材質 | 母材と接点のメッキ | 電気接点の性能と耐摩耗性や耐腐食性に影響します。 |
| ケーブル構造 | 導体のサイズ、ジャケットの材質、長さ、シールド | 設置、柔軟性、環境要件をサポートします。 |
| 機械的耐久性 | 嵌合サイクル定格とカップリング要件 | メンテナンスや繰り返し接続に対する適合性の評価に役立ちます。 |
選択に関する重要な注意事項:M12 シリーズのすべてのコネクタが同じ電圧、電流、ピン数、コーディング、温度範囲、または IP 定格をサポートしていると想定しないでください。たとえば、4 ピン センサー コネクタと高速データ コネクタは、M12 指定を共有しているにもかかわらず、電気要件が大幅に異なる場合があります。
ご注文前に、正確な部品番号、寸法図、配線図、および該当するテストデータをご請求ください。これらのドキュメントにより、コネクタがシステムの要件を満たしていることを確認しやすくなります。
自動化された生産ラインは、センサー、アクチュエーター、分散制御モジュールに依存して、機器を監視し、機械の動作を調整します。適切な M12 コネクタは、フィールド デバイスに実用的な接続ポイントを提供し、機械の配線を整理するのに役立ちます。
ロボット セルとパッケージング機器には、可動アセンブリ、コンパクトなセンサー マウント、限られたケーブル配線スペースが含まれる場合があります。さまざまなコネクタの方向とケーブル構成を利用できるため、エンジニアはよりアクセスしやすい接続を設計できます。動的アプリケーションでは、実際の動きや曲げ条件に合わせて定格されたケーブルとコネクタのアセンブリが必要です。
互換性のある M12 コーディング バリアントは、選択された産業用ネットワーキング アプリケーションで使用されます。正しいモデルは、通信規格、必要なデータ レート、ピンの割り当て、シールドの配置、およびネットワーク機器のインターフェイスによって異なります。
屋外のセンサーや監視デバイスは、雨、ほこり、温度変化、その他の環境ストレスにさらされる可能性があります。適切な定格の M12 コネクタは、完全なアセンブリが仕様に従って取り付けられているときに、電気インターフェースの保護に役立ちます。
一部の輸送システムと産業車両は、センサーと制御デバイスをリンクするために円形コネクタを使用しています。これらのアプリケーションの場合、設計者は振動、ケーブルの動き、温度変動、液体への暴露、および業界固有の認定要件を考慮する必要があります。
これらすべての分野において、最良のコネクタとは実際の動作条件に一致するものであり、必ずしも公称定格が最も高いモデルや購入価格が最も低いモデルであるとは限りません。
サプライヤーの選択は、初期調達コスト以上の影響を与えます。製品の一貫性、技術サポート、文書化、生産計画、コミュニケーションはすべて、プロジェクトのタイムラインと長期的なメンテナンスに影響を与える可能性があります。
再会 などのサプライヤーを評価する場合、購買チームは次の点を考慮し、必要な製品構成にどのサービスが適用されるかを確認する必要があります。
大規模な調達プロジェクトの場合、バイヤーは大量注文の前にサンプルと仕様の承認プロセスを確立する必要もあります。承認された部品番号とリビジョンを文書化すると、テストされた構成と異なるコネクタを受け取るリスクを軽減できます。
入手可能な製品情報を確認するには、Reunion 工業用防水コネクタのページにアクセスし、技術要件をサプライヤーに直接伝えてください。
電気的安定性と環境保護を維持するには、適切な設置が不可欠です。高品質のコネクタであっても、組み立て中または動作中に接点、ネジ山、ケーブル、またはシールが損傷すると、早期に故障する可能性があります。
検査頻度は、動作環境の厳しさを反映する必要があります。頻繁な洗浄、化学物質、強い振動、または連続的な動きにさらされるコネクタには、さらなる注意が必要な場合があります。常に製造元の指示と機器のメンテナンス計画に従ってください。
その主な目的は、センサー、アクチュエーター、制御機器、選択された通信システムなどの互換性のある産業用デバイスにコンパクトな電気接続を提供することです。モデルによっては、環境シーリングが接続を埃や湿気から保護するのに役立ちます。
いいえ。保護等級はモデルとアセンブリの設計によって異なります。購入者は正確な製品データシートを確認し、その定格が嵌合コネクタ、非嵌合コネクタ、または特定の設置条件に適用されるかどうかを確認する必要があります。
A コードおよび D コードのコネクタは、さまざまな用途に応じて異なるキーイングおよび接点配置を使用します。 A コード化されたバリアントはセンサーやアクチュエーターに一般的に使用され、D コード化されたバリアントは特定の産業用イーサネット アプリケーションに関連付けられます。実際の互換性は、関連するプロトコル、ピン割り当て、および機器のマニュアルに照らして検証する必要があります。
はい、選択したコネクタと完全なケーブル アセンブリが予想される屋外条件に対して定格されている場合に限ります。購入者は設置前に、侵入保護、温度範囲、紫外線暴露、腐食リスク、ケーブルジャケットの耐久性、取り付け配置を評価する必要があります。
まず、嵌合インターフェイス、コーディング、ピン数、電気定格、通信要件、ケーブル仕様、環境条件を特定します。これらの要件をメーカーのデータシートと比較し、不明なパラメータがある場合は技術的な確認を要求してください。
必要なコネクタのタイプ、オスまたはメスのインターフェース、コーディング、ピン数、ケーブル長、導体サイズ、電圧と電流の要件、保護定格、推定数量、入手可能な図面または写真を含めます。明確な仕様は、サプライヤーが互換性を評価し、より適切な見積もりを提供するのに役立ちます。
M12 シリーズ工業用防水コネクタは、最新のオートメーション、工業用センシング、機械、および選択された通信システムに多用途の接続オプションを提供します。そのコンパクトな形式とねじ結合により、整理された配線と安全な接続がサポートされ、適切なシーリングとケーブル構成は、要求の厳しい動作環境への対応に役立ちます。
選択が成功するかどうかは、M12 インターフェイス自体だけではありません。電気定格、コーディング、ピン割り当て、環境保護、ケーブル構造、設置要件はすべて、意図した用途に対して検証する必要があります。仕様を慎重に検討することで、互換性の問題が軽減され、メンテナンス効率が向上し、より信頼性の高い機器の動作がサポートされます。
再会 は、産業用接続コンポーネントを評価する企業向けに、M12 シリーズ産業用防水コネクタ ソリューションを提供します。新しい機械を開発している場合でも、交換部品を調達している場合でも、カスタマイズされたケーブル接続を計画している場合でも、購入前に製品の詳細を確認し、アプリケーション要件を準備してください。お問い合わせコネクタの仕様について話し合い、製品の互換性を確認し、プロジェクトに合わせた見積もりを依頼します。
