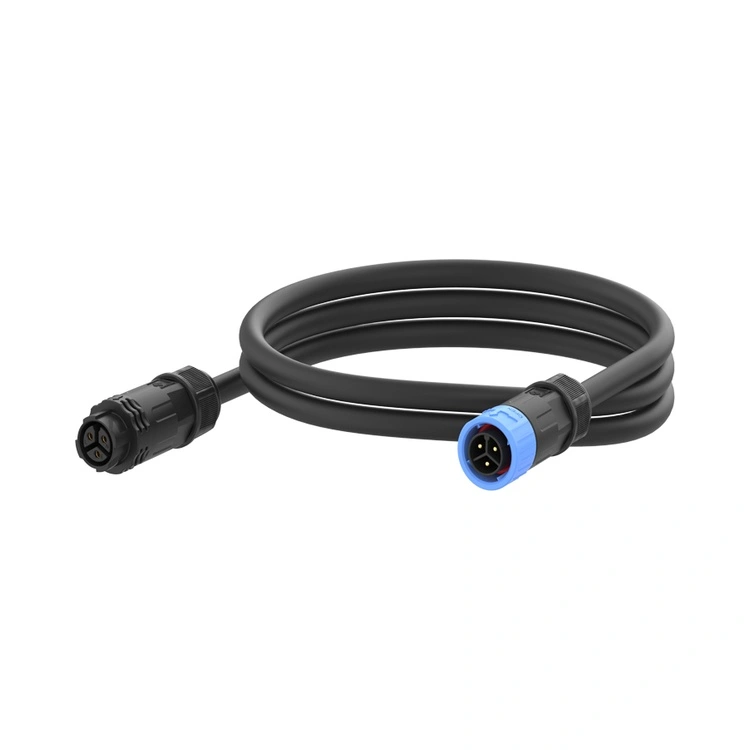

M20シリーズ プラスチック防水コネクタ

のReunion M20シリーズ プラスチック防水コネクタ は、軽量で安定した性能の PA66 ハウジングと、最大 20A 定格の IP67/IP68 防水および金メッキ真鍮接点を組み合わせて、3 つすべてを実現します。 Reunion の ISO 認定施設によって社内で設計および製造されたこのコネクタ ファミリは、機器メーカー、システム インテグレーター、メンテナンス エンジニアに、塩水噴霧、化学物質、および高湿度の環境において錆びやすい金属相互接続に代わる実証済みの代替品を提供します。

大電流プラスチックコネクタになぜ Reunion を使用するのでしょうか?

Reunion は商社ではありません。当社は 15 年以上の精密成形とコンタクト エンジニアリングの経験を持つ垂直統合型メーカーです。私たちの各バッチM20シリーズ プラスチック防水コネクタは 100% の電気テストと防水テストを受けており、完全なトレーサビリティのためにテスト記録が保持されています。 Reunion を指定すると、ISO 9001:2015、ISO 14001:2015、ISO 13485:2016、および UL 認定に裏付けられた、樹脂の乾燥から最終組み立てまでの品質を管理するパートナーを指定することになります。

製品の定義

のReunion M20シリーズ プラスチック防水コネクタ は、十分な電力供給 (接点ごとに最大 20A) と環境耐性の両方を要求するアプリケーション向けに設計されたネジ付き円形相互接続です。 20 mm のカップリング インターフェイスは、任意の RAL/Pantone カラーで直接配合および成形された高強度 PA66 熱可塑性ハウジングを備えており、塗装、メッキ、腐食はありません。ハウジングは本質的に防錆性と耐酸化性があり、熱たわみ温度は 200°C を超え、-40°C ～ +105°C で信頼性の高い性能を保証します。

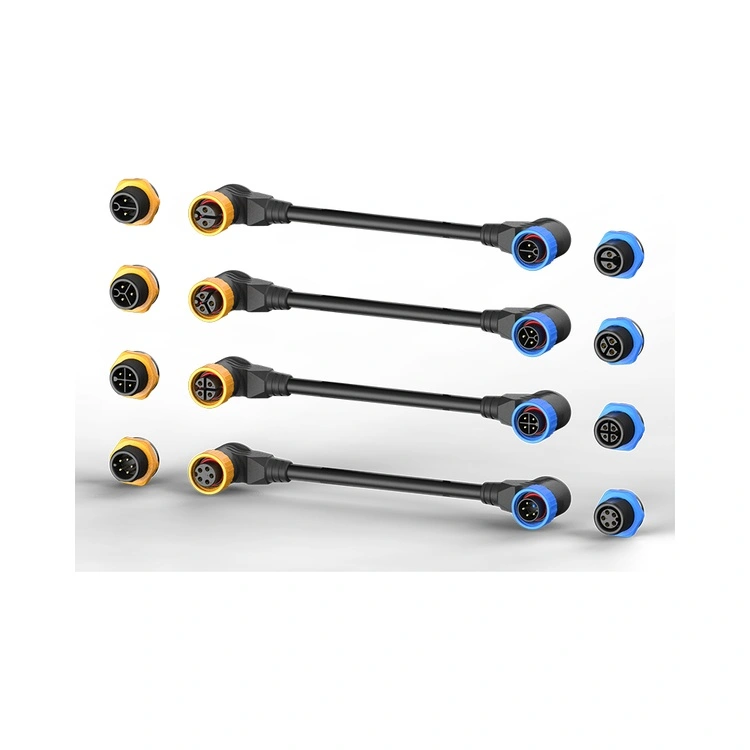

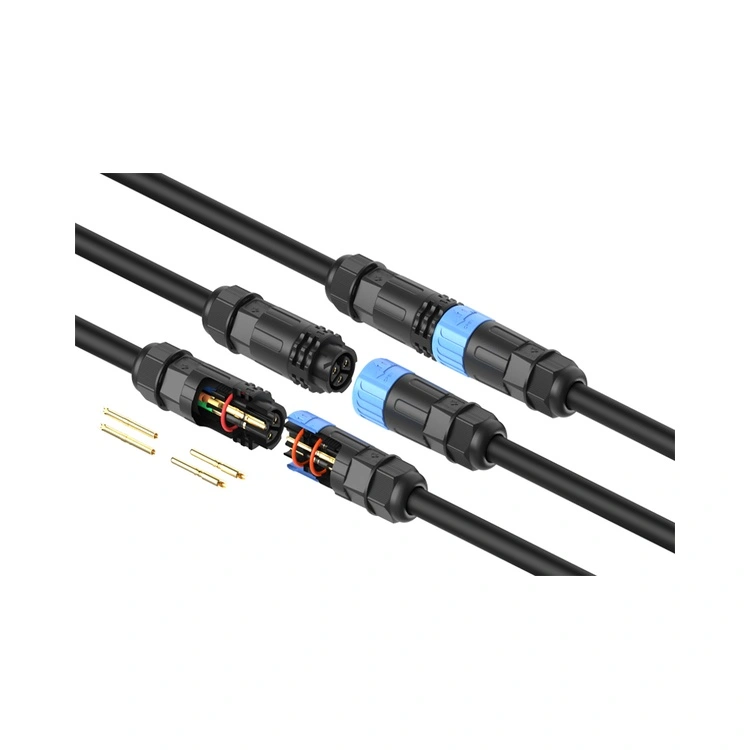

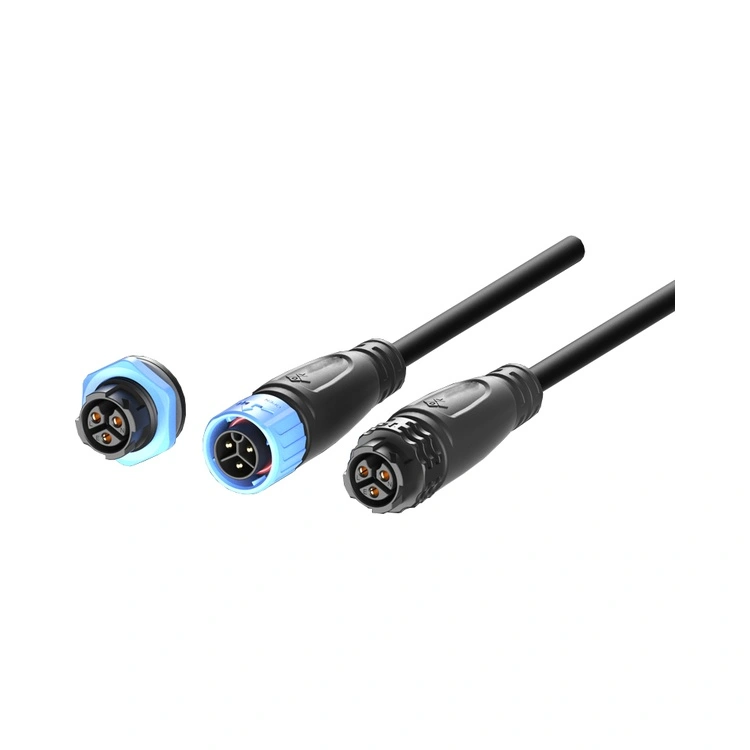

このコネクタは 2 ～ 9 ピンの電源構成で利用でき、最大電流サポートは 20A、コネクタはパネル タイプ、ケーブル タイプ、および組み立てタイプのオプションで利用できます。ワイヤーハーネスコンポーネントの完全なセットをカスタマイズできます。ワイヤーハーネスの部品を自分で加工することもできます。

主なセールスポイント

技術仕様

一般仕様

製造工程

Reunion は、完全に統合された生産ラインを運営しています。M20シリーズ プラスチック防水コネクタすべてのユニットが当社の公開仕様を満たしていることを確認します。私たちのプロセスには以下が含まれます:

材料の乾燥– PA66 は、湿気に関連した成形欠陥を排除するために精密に乾燥されています。

射出成形– ±0.02mmの公差制御を備えた自動プレス。着色顔料を樹脂に直接添加するため、二次塗装は不要です。

コンタクトのスタンピングとメッキ– 銅合金からの高速スタンピング。部分金メッキ。

ケーブル処理– 自動切断、剥離、錫メッキを備えた社内の PUR/PVC 押出成形。 custom lengths from 0.1m to 20m.

組み立て– トルク制御された締め付け（1.0 ～ 1.2Nm のカップリングトルク）を備えた半自動ライン。

電気試験– 導通、絶縁抵抗 (≥5000MΩ)、および耐絶縁性の 100% 検証。

環境サンプリング– IP68 浸漬、UV 安定性 (ASTM G155)、および熱サイクルのバッチ サンプリング。

包装– 乾燥剤を使用した静電気防止真空シール。追跡可能なバッチラベルが付いた輸出グレードのカートン。

カスタマイズオプション

Reunion の社内ツールおよび成形機能により、M20シリーズ プラスチック防水コネクタ 過剰在庫が発生する最小注文数量はありません。

大量プロジェクトの場合、Reunion のエンジニアリング チームは、カスタム インサート レイアウト、キーイング オプション、または特殊なケーブル オーバーモールドを共同開発できます。カスタム成形色のリードタイムは通常 15 ～ 20 営業日です。標準構成は 5 ～ 7 営業日で出荷されます。

認証と品質保証

Reunion は、世界的に認められた団体による積極的な認証を維持しています。 We provide verification documents upon request.

よくある質問

プラスチックの筐体は電流容量を制限しますか?M20 は本当に過熱することなく 20A を処理できますか?

いいえ、定格電流はハウジングではなく、接点システムとワイヤゲージによって決まります。 PA66 材料の熱たわみ温度は 200°C を超え、コネクタの動作範囲 -40°C ～ +105°C をはるかに上回っています。当社では、IEC 60512 に準拠した温度上昇テストを通じてすべてのピン構成を検証しています。M20シリーズ プラスチック防水コネクタ は、同等の金属シェルと同じ制限内の温度上昇を示しています。 1極あたり30Aを超える用途にはM25シリーズを推奨します。

M20 は産業環境における化学薬品にどのように耐えますか?

PA66 ハウジングは、オイル、グリース、アルカリ、および多くの酸に耐性があります。特定の化学的適合性については、詳細な耐性チャートを提供します。溶剤、冷却剤、または燃料に継続的にさらされる環境では、PUR ケーブル オプションをお勧めします。PVC は特定の化学雰囲気では劣化する可能性があります。当社のエンジニアリング チームは、攻撃的な化学用途向けの材料選択に関する無料のコンサルティングを提供しています。

大量購入前にテスト用のサンプルユニットを入手できますか?

はい、サンプルのご注文は大歓迎です。当社では、標準ピン構成の 5 つの嵌合ペアを含む評価キットを提供しています。サンプル価格は当社の営業チームを通じて入手できます。標準構成の場合、サンプルのリードタイムは 5 ～ 7 営業日です。カスタムサンプルの場合、リードタイムは 12 ～ 17 営業日です。
