すべてのデータは、サンプルベースの AQL ではなく、100% 工場での電気テストによって検証されています。すべてのユニットは出荷前にテストされます。

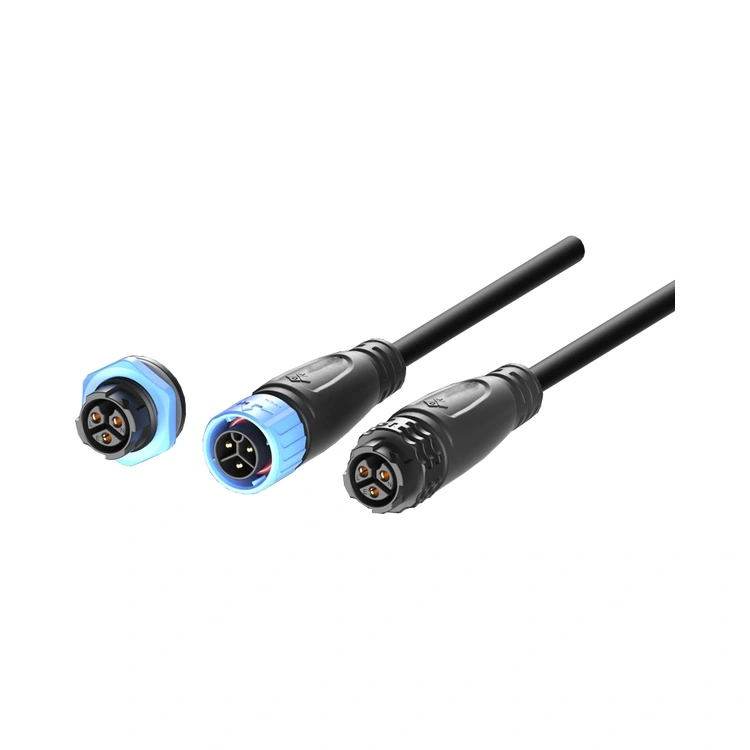

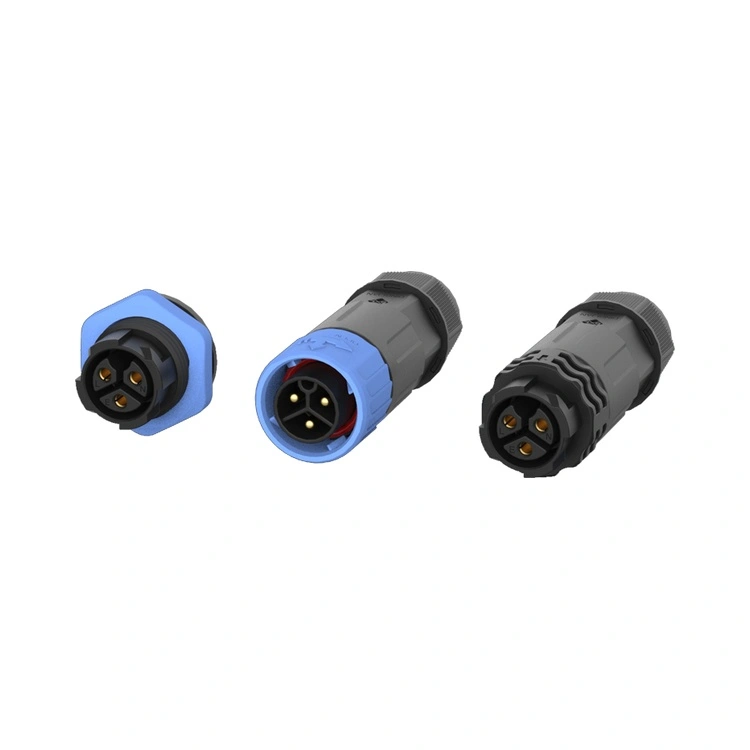

| パラメータ | 2ピン | 3ピン | 4ピン | 5ピン | 6ピン | 7ピン | 8ピン | 9ピン |
| 定格電圧 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| 電流定格 | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| ワイヤー断面 (mm²) | 0.75～2.5 | 0.75～2.5 | 0.5～2.0 | 0.5～2.0 | 0.25～0.75 | 0.25～0.5 | 0.25～0.5 | 0.25～2.5 |
| パラメータ | 値/詳細 |
| 動作温度 | -40℃～+105℃ |
| 保護等級 | IP67 / IP68 (嵌合) – 深さ 1m で 30 分間のバッチ浸漬テスト済み |
| ハウジング材質 | PA66 |
| 接点材質 | 真鍮に金メッキ |
| 接触抵抗 | ≤3mΩ |
| 嵌合サイクル | ≥500 |
| 可燃性評価 | UL 94 V-0 |
| 環境コンプライアンス | 100% RoHS、REACH |
| 特徴 | 利点 | 検証証拠 |
| PA66ハウジング | 錆びず、酸化しない - 塩水噴霧 (ASTM B117) および化学洗浄環境でも証明されています。 | 優れた耐食性 |
| 最大 60% の重量削減 | パネル、ケーブル、ロボット アームにかかる構造的負荷を軽減し、設置を簡素化し、輸送コストを削減します。 | 同等の真鍮シェル コネクタとの質量比較データが利用可能です。 |
| IP67防水 | 水深1mで30分間の連続浸漬に耐える | バッチサンプリングされた浸漬テスト。 |

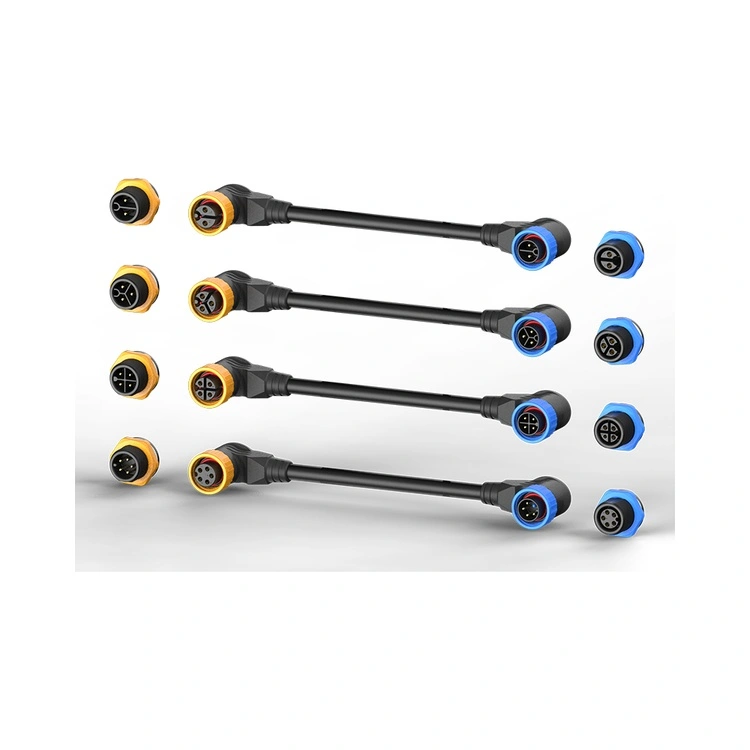

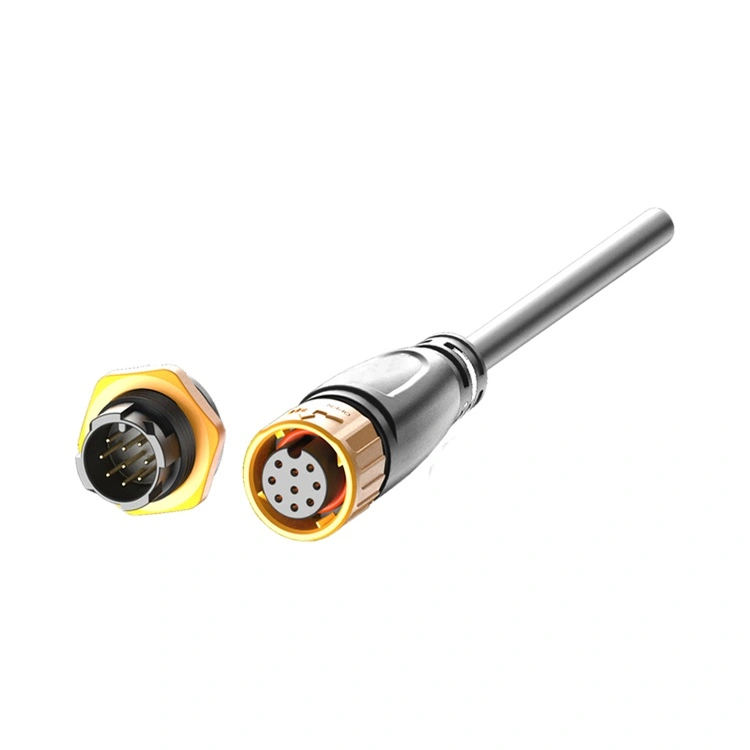

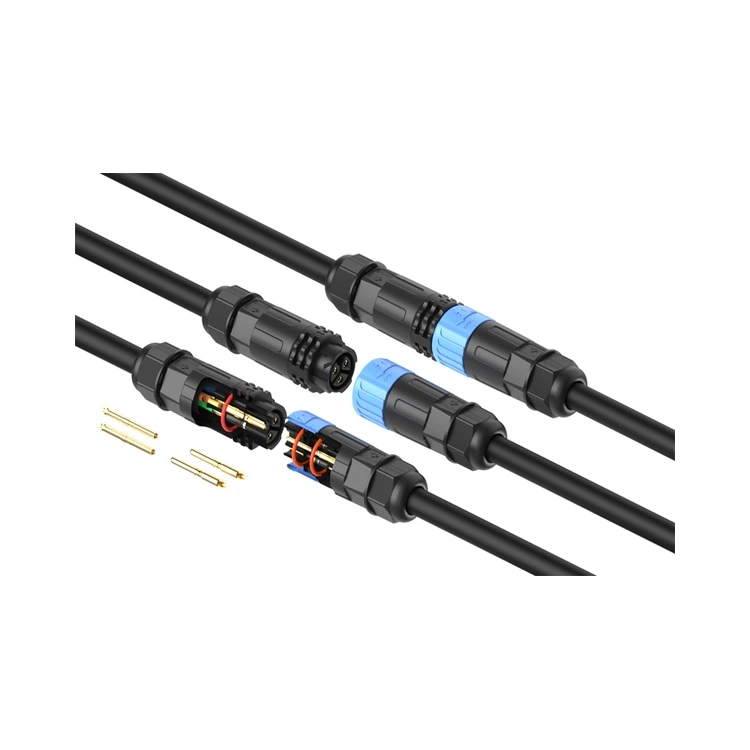

| 2～9ピン構成 | 2、3、4、5、6、7、8、9ピンはオプション | 標準の既製およびカスタムの接点負荷オプション。 |
| 金メッキ真鍮接点 | 低い接触抵抗 (≤3mΩ) と腐食保護 - 湿気の多い塩分を含んだ空気中でも性能を維持します。 | メッキ厚さは製造ロットごとに XRF によって検証されます。 |
| ねじロック | 耐振動嵌合 - 機械の動き、熱サイクル、クレーン操作による緩みを防ぎます。 | 一貫したトルク保持で、500 回以上の典型的な嵌合までサイクルテスト済み。 |
証明書 – コンプライアンス ファイルに使用できるスキャンされたオリジナル
| 認証 | 範囲・適用範囲 |
| ISO 9001:2015 | 品質管理 – 設計、生産、アフターサービス。 |
| ISO 14001:2015 | 環境管理 – 第三者機関が検証した廃棄物の削減と持続可能な実践。 |
| ISO 13485:2016 | 医療機器の品質管理 – LED システムが診断用または手術用の照明ブースに統合されている場合に適用されます。 |
| UL認定済み | 北米の電力市場向けのコンポーネントレベルの安全認証。 |
| RoHS とリーチ | バッチごとに完全な SVHC (高懸念物質) 宣言が提供されます。 |

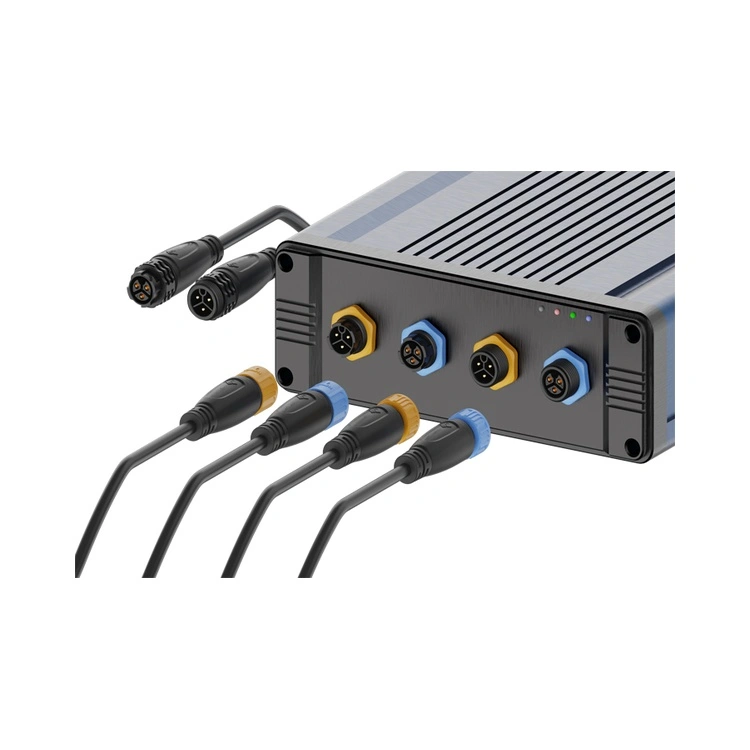

M16 は最大 15A (24V で約 480W) を処理します。 500W+ 器具の場合、または 1 つのコネクタを介して 2 つの器具をデイジーチェーン接続する予定の場合、M20 シリーズ LED ライト コネクタは、より大きな接触表面積で 20A の連続定格を提供し、I²R 加熱を大幅に低減します。さらに、M20 のより大きなシェルは、より厚いケーブル絶縁体に対応します。これは、電圧降下を軽減するために長いケーブル配線に不可欠です。アプリケーションで接点あたり 20A 以上が必要な場合は、M25 シリーズを参照してください。
IP67/IP68 の密閉性を達成および維持するために、Reunion は以下を推奨します。
嵌合トルク: O リングがパネル表面に接触するまでカップリング ナットを手で締め、トルク レンチを使用して 1.0～1.2Nm の追加トルクを加えます。 1.5Nm を超えないでください。過剰なトルクは熱可塑性絶縁体にストレスを与え、微小亀裂を引き起こす可能性があります。
O リングの検査: 予防保守中に変形、亀裂、または硬化が見られる場合は、O リングを交換します。
交換スケジュール: 屋外照明の設置の場合、O リングは 24 ～ 36 か月ごとに交換します。

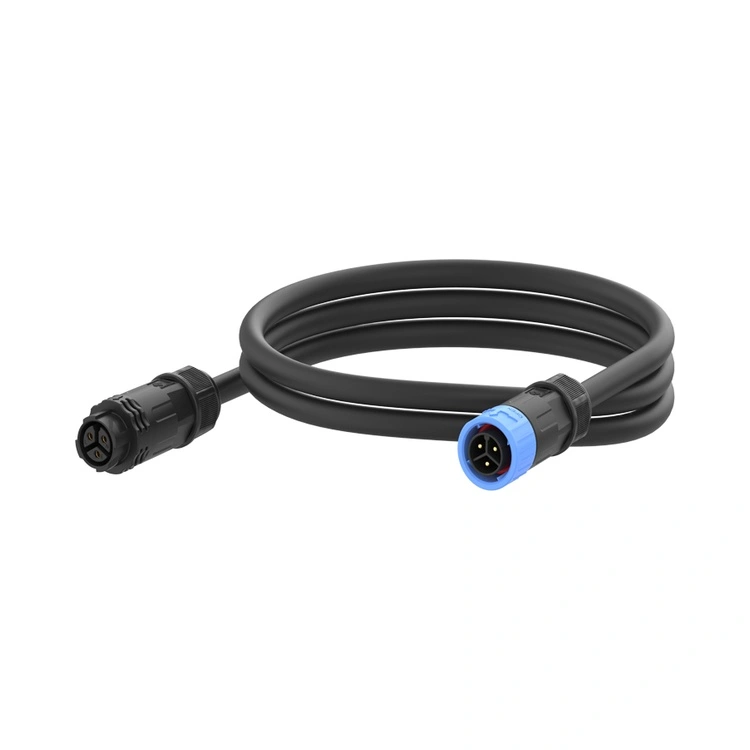

Reunion は、すべての製品出荷時に詳細なトルク設定カードを提供します。重要なインフラストラクチャ プロジェクト向けに、工場でトルクがかけられたコネクタを備えた組み立て済みのケーブル ハーネスを提供します。これにより、取り付け時間を節約し、トルク関連のエラーを排除できます。
