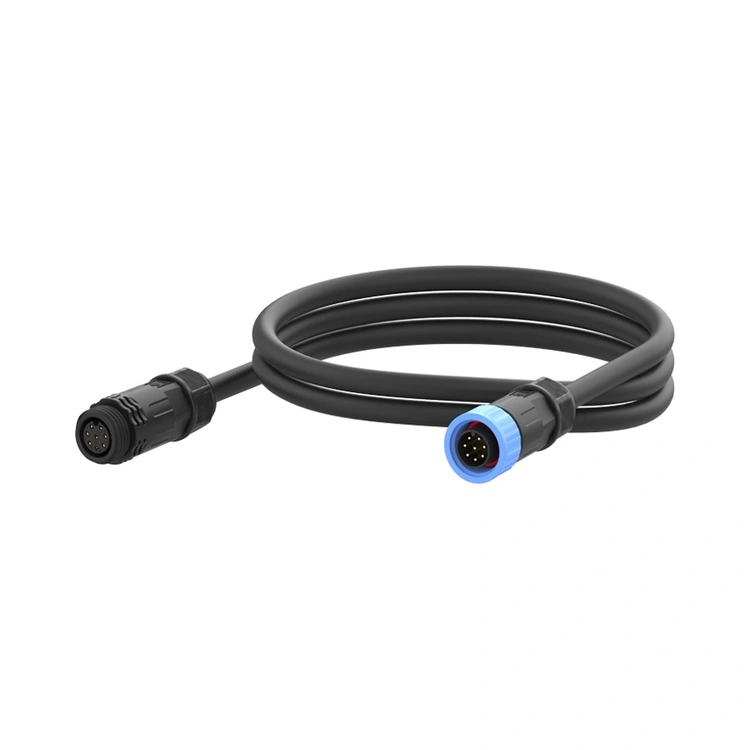

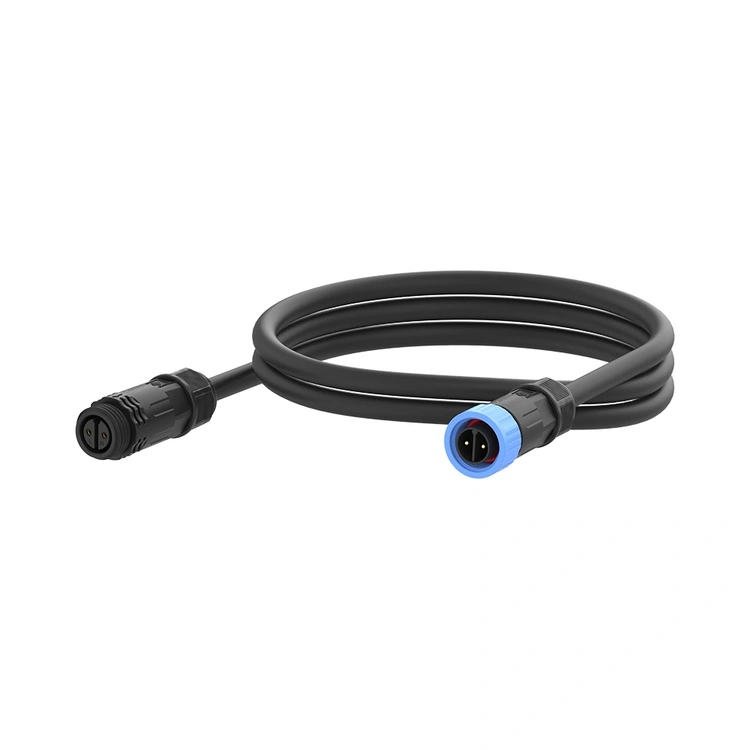

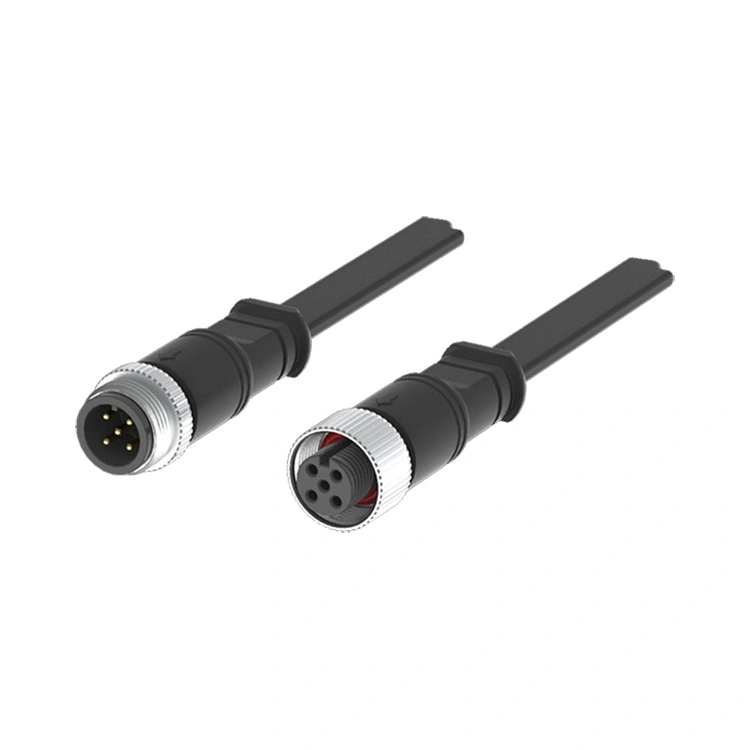

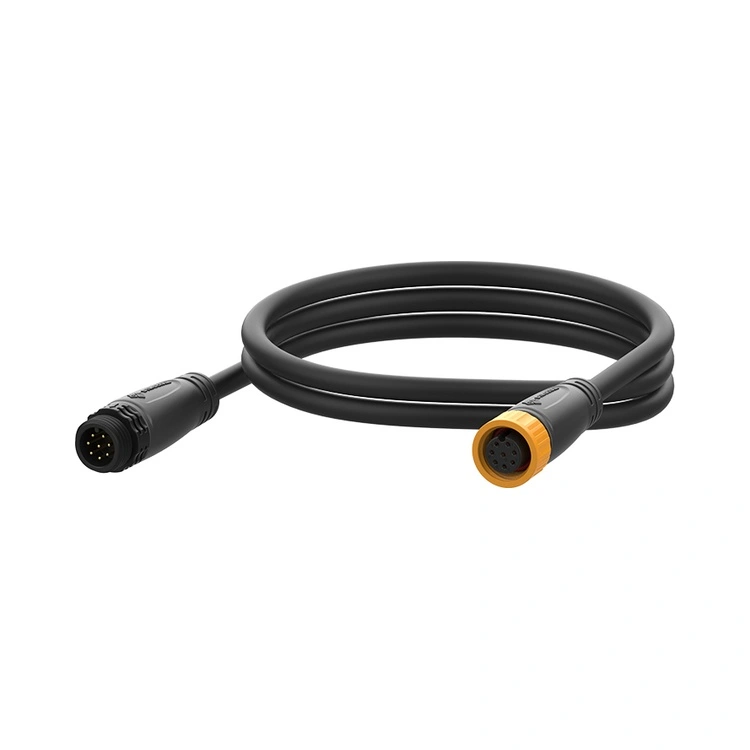

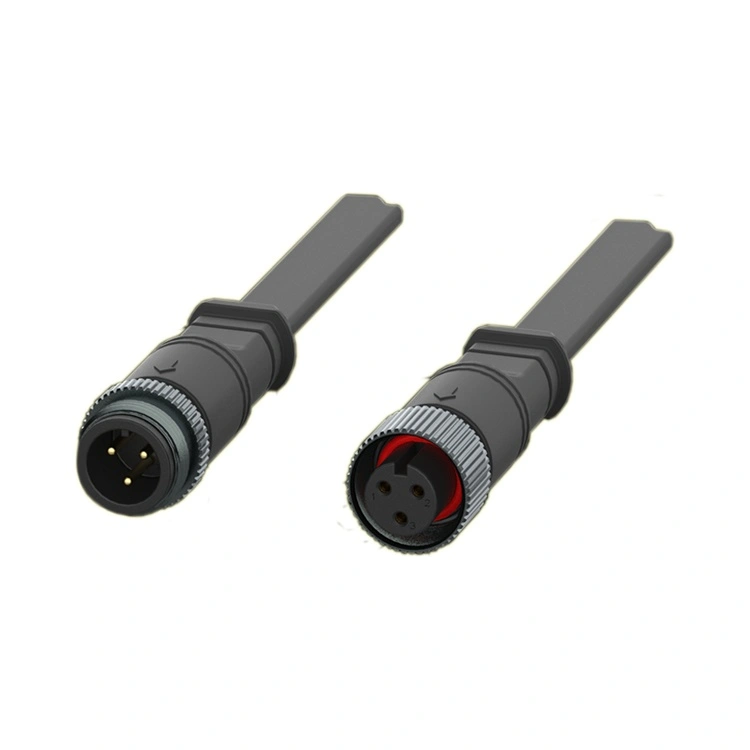

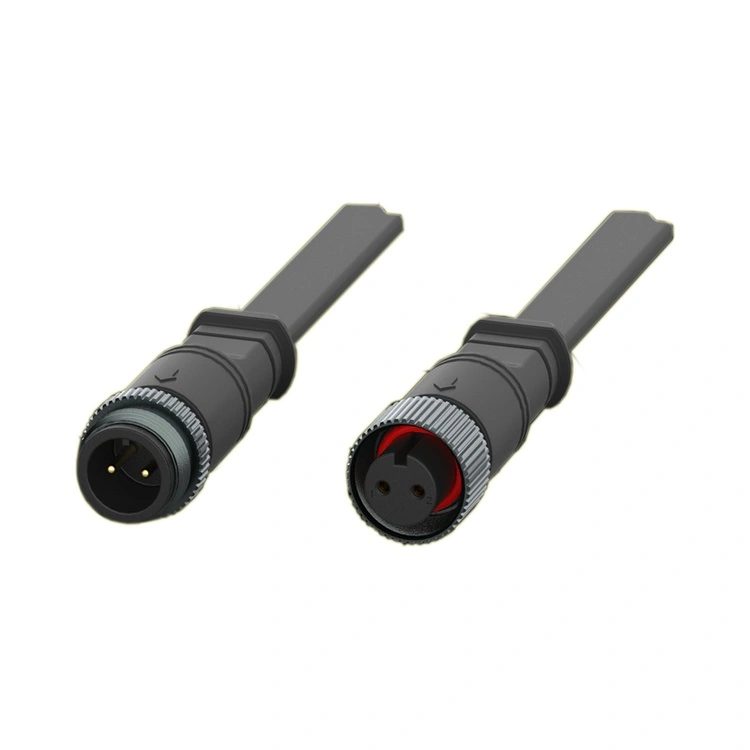

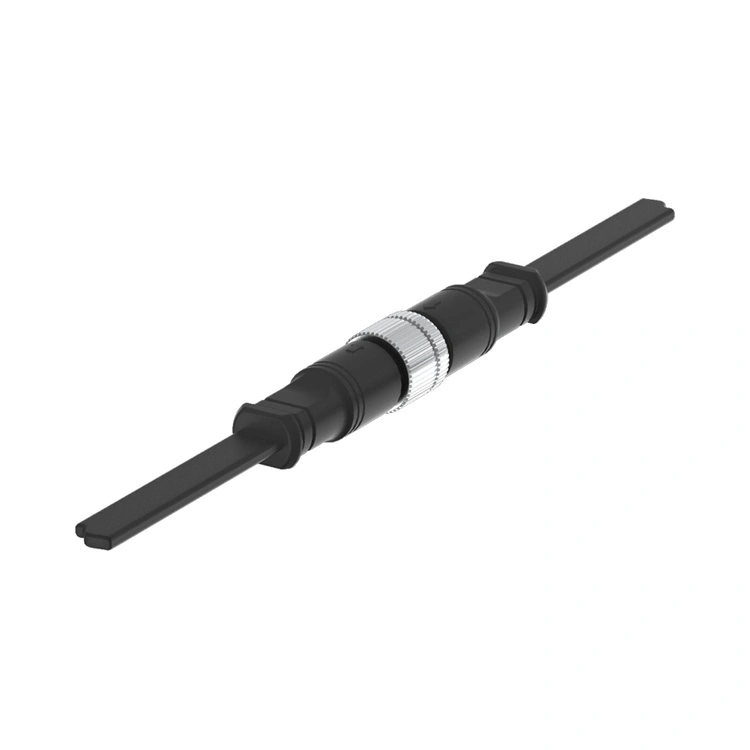

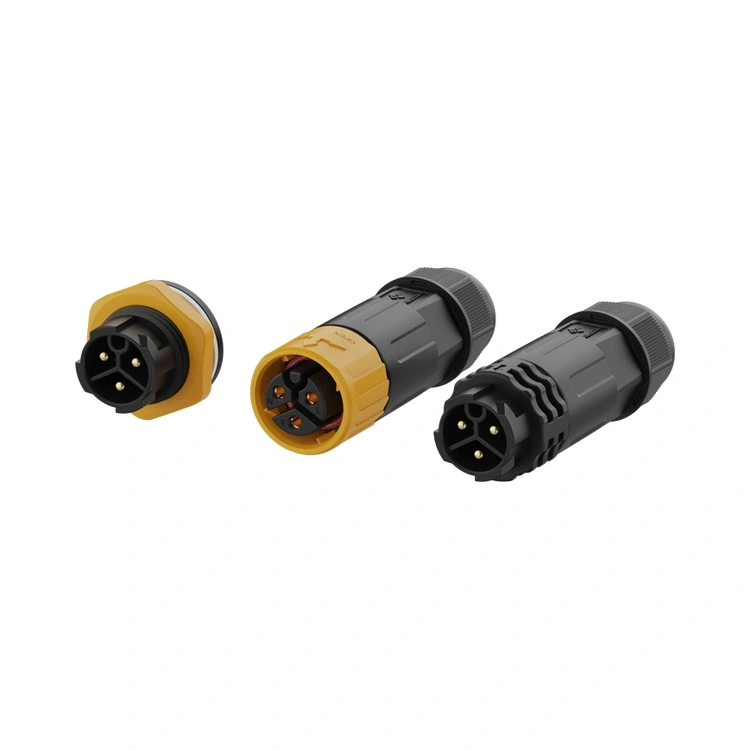

M16シリーズ LEDライトコネクタ

M16 シリーズ LED ライト コネクタは、調光制御機能を備えた街路灯から色変更機能を備えた建築照明まで、インテリジェント LED 照明システムに特化した Reunion の相互接続です。このネジ付き丸型コネクタは、堅牢な 16 mm インターフェイスと IP67/IP68 シーリングを組み合わせており、電力と信号の完全性の両方が重要な屋外設置に適しています。

主要なハイブリッド 2+4 ピン バージョン (2 電源ピン + 4 信号ピン) を含む 2 ～ 8 ピン構成で利用可能な M16 シリーズは、単一のコンパクトなコネクタ内で大電流電力供給 (最大 15A) と低電圧制御信号 (DALI、DMX、0 ～ 10V 調光、または RS-485) の両方をサポートします。

ハウジングは耐候性に優れた高温熱可塑性プラスチックで構成されており、コンタクトは真鍮から機械加工され、部分的に金メッキが施されており、低く安定した接触抵抗を確保しています。 Reunion は、精密機械加工および射出成形から自動組立ておよび 100% 電気テストに至るまで、垂直統合プロセスを通じて M16 シリーズを製造しています。

M16 シリーズは、はんだまたは PCB 終端を備えたパネル マウント バージョンとケーブル マウント バージョンがあり、多様な照明器具の設計に適応します。スマート シティ、トンネル、スポーツ スタジアム向けのコネクテッド照明システムを設計するエンジニアにとって、このコネクタはケーブル数を減らし、設置を簡素化する信頼性の高い耐候性の相互接続を提供します。

主なセールスポイント

技術仕様

一般仕様:

動作温度:-40℃～+105℃

保護評価:IP67 / IP68（嵌合時）

ハウジング材質:高温熱可塑性プラスチック

接触材質:金メッキ銅合金

接触抵抗:≤3mΩ

嵌合サイクル:≥500

可燃性評価:UL 94 V-0

すべての材料がRoHSに準拠

アプリケーションと実際の使用例

主な応用分野

スマート街路照明– DALI または 0 ～ 10V 制御を備えた集中調光および監視システム。

トンネル照明– 調光機能と障害レポート機能を備えた高出力照明器具。

建築照明およびファサード照明– DMX 制御を必要とする RGB および調整可能な白色システム。

スタジアムおよびスポーツ照明– 現場での調光と制御を備えた高出力投光器。

産業用高天井照明– モーションセンシングと日光収集を備えた倉庫および工場の照明。

海洋および海洋照明– 船舶および海洋プラットフォーム用の耐食性固定具。

太陽光発電照明– バッテリー管理と調光機能を備えたオフグリッド システム。

好例: スマート街路照明プロジェクト – シンガポール

シンガポールの陸運局は、25,000 個の街路灯を、DALI プロトコルを介した集中調光と障害報告機能を備えたスマート LED 照明器具にアップグレードしていました。このプロジェクトでは、電力信号と DALI 制御信号の両方を 1 本のケーブルで伝送できるコネクタが必要でした。これにより、設置の複雑さとケーブルのコストが削減されました。 Reunion は、2+4 ハイブリッド構成 (LED ドライバー用の 2 つの電源ピン、DALI 用の 4 つの信号ピン)、IP67 シーリング、および組み立て済みの PUR ケーブル ハーネスを備えた M16 シリーズを提供しました。25,000 を超えるコネクタが納入されました プロジェクト全体にわたって。シンガポールの熱帯気候（高湿度、大雨）での 2 年間の運用を経て、プロジェクトは次のように報告しました。コネクタの故障率は 0.01%。クライアントは、2+4 ハイブリッド設計により 1 本のケーブルでの設置が可能になり、以前の個別の電源/信号設置と比較して配線時間を 35% 削減できると評価しました。

認証と品質保証

Reunion の M16 LED コネクタ生産ラインは、厳格なプロセス管理の下で稼働しています。 IP67 シールは、実際の浸漬試験を通じてすべての製造バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存され、品質監査と顧客の文書要件をサポートします。

よくある質問 (FAQ)

1. ハイブリッド 2+4 ピン構成が LED 照明アプリケーションにとって重要なのはなぜですか?

2+4 ハイブリッド構成は、次の場合に特に価値があります。スマートLED照明システム 電力信号と制御信号の両方が必要な場合:

2つの電源ピン LED ドライバーに 250V で高電流 (10A) を供給します。

4つの信号ピン 低電圧制御信号 (DALI、DMX、0 ～ 10 V 調光、RS-485 データなど) を伝送します。

両方を 1 つのコネクタに組み合わせることで、電源ケーブルと信号ケーブルを個別に使用する必要がなくなり、設置時間、ケーブルコスト、パネルスペースが削減されます。これは、照明器具が遠く離れて配置されることが多く、単一のハイブリッド ケーブルを配線する方が、個別の電源ケーブルと制御ケーブルを配線するよりも大幅にコスト効率が高いスマート街路照明にとって特に有益です。

2. M16 LED コネクタは、DALI プロトコルと DMX プロトコルを同時にサポートできますか?

はい - 2+4 ハイブリッド構成は次のことを提供します。4つの独立した信号接点により、複数のプロトコルを同じコネクタで伝送できるようになります。例えば：

大理 2 本のワイヤ (データ + アース) が必要です。

DMX(RS-485) には 3 本のワイヤ (データ +、データ -、アース) が必要です。

0-10V調光 2 本のワイヤ (調光 + アース) が必要です。

4 つの信号ピンを使用すると、DALI (2 ピン) + 1 つの追加制御チャネル、または完全な DMX 実装 (3 ピン) + 1 つの予備をサポートできます。より多くの信号ラインを必要とするアプリケーション (調整可能な白色 + RGB カラー制御など) の場合は、5 ピン、6 ピン、または 8 ピン構成を使用することをお勧めします。当社のエンジニアリング チームは、特定のプロトコル要件に合わせて最適なピン構成を選択するお手伝いをします。

3. M16 カップリング ナットにはどのようなトルクを適用する必要がありますか?また、屋外 LED 設置では IP67 シールをどのように維持する必要がありますか?

屋外 LED 設置で IP67/IP68 の密閉性を達成および維持するために、Reunion は以下を推奨します。

嵌合トルク– O リングがパネル表面に接触するまでカップリング ナットを手で締め、さらに次のトルクを加えます。0.6～0.8N・mトルクレンチを使って。 1.0Nmを超えないようにしてください。

Oリングの検査– O リングの変形、亀裂、硬化が見られる場合は交換してください。

交換スケジュール– 屋外 LED 設置 (毎日の熱サイクル、紫外線暴露、雨) の場合は、予防保守の一環として 2 ～ 3 年ごとに O リングを交換してください。

ケーブルの曲げ半径– 最小曲げ半径を維持します。ケーブル直径の5倍 ケーブルシールへのストレスを防ぐために、コネクタの入り口に取り付けます。

ケーブルの向き– 屋外に設置する場合は、ケーブル出口を下向きにして、シール界面付近に水が溜まるのを防ぎます。

クリーニング– 破片がシールを傷つけるのを防ぐため、再接続する前にコネクタの外側を中性洗剤と水で洗浄してください。
