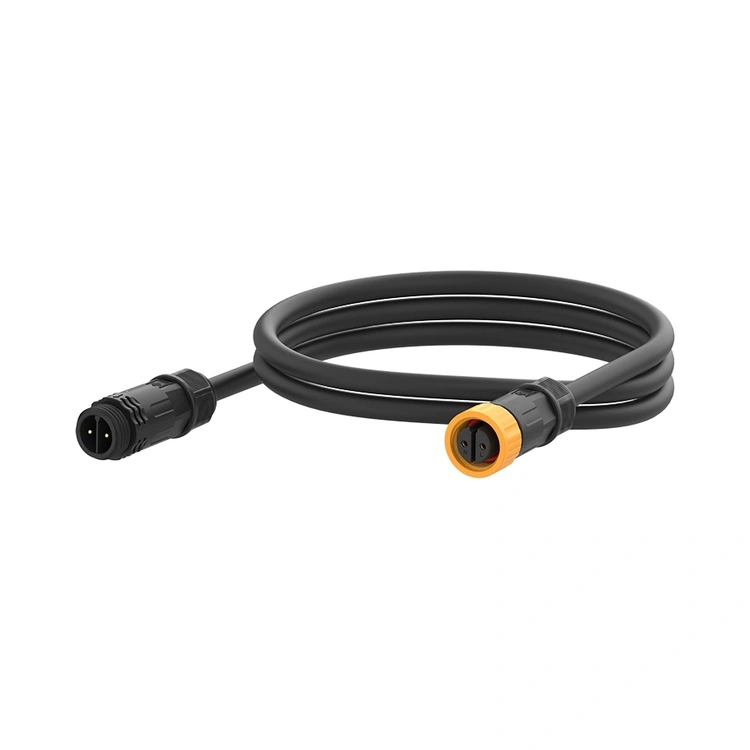

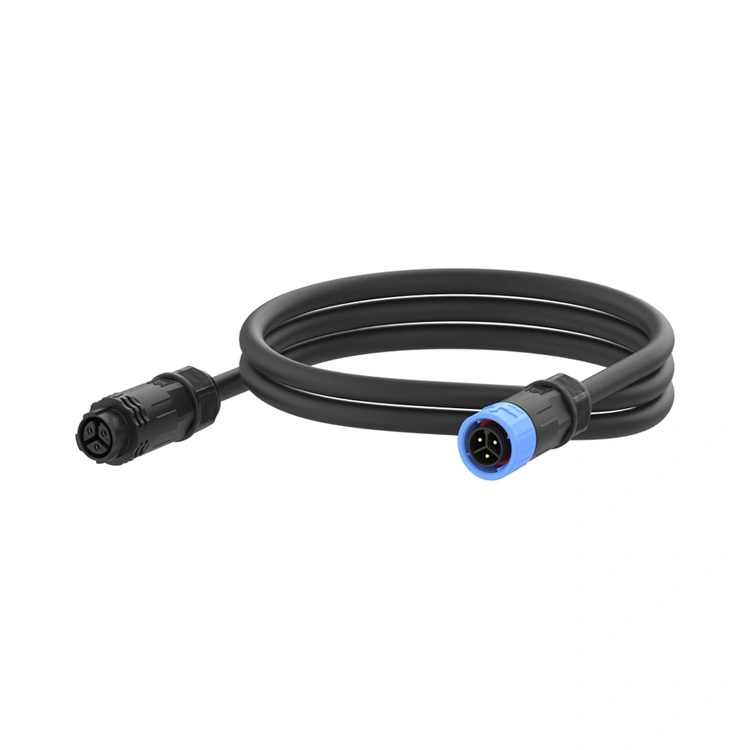

M16 シリーズ防水コネクタは、Reunion のミッドレンジ産業用相互接続で、コンパクトな M12 コネクタと大型の M20/M25 電源コネクタの間のギャップを埋めるように設計されています。 IP67/IP68 シーリング規格に認定されたこのネジ付き丸型コネクタは、堅牢な 16 mm インターフェイスと環境保護を組み合わせており、洗浄環境、屋外設置、中程度の電力要件を持つ産業機器に適しています。

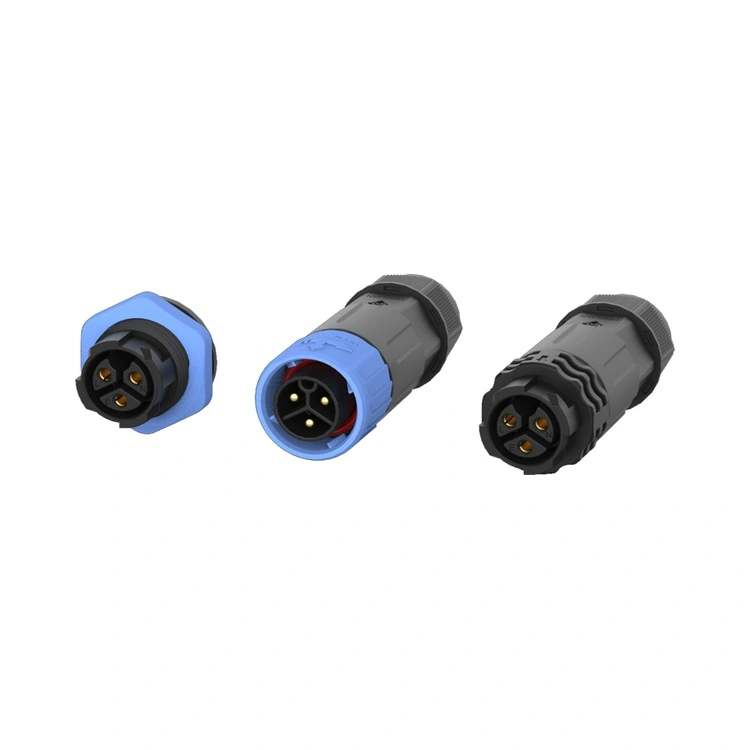

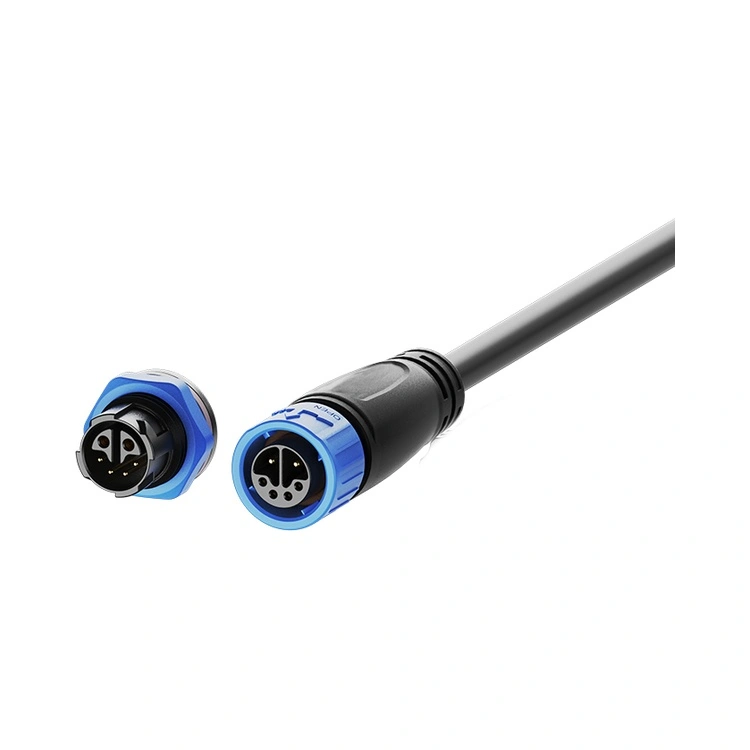

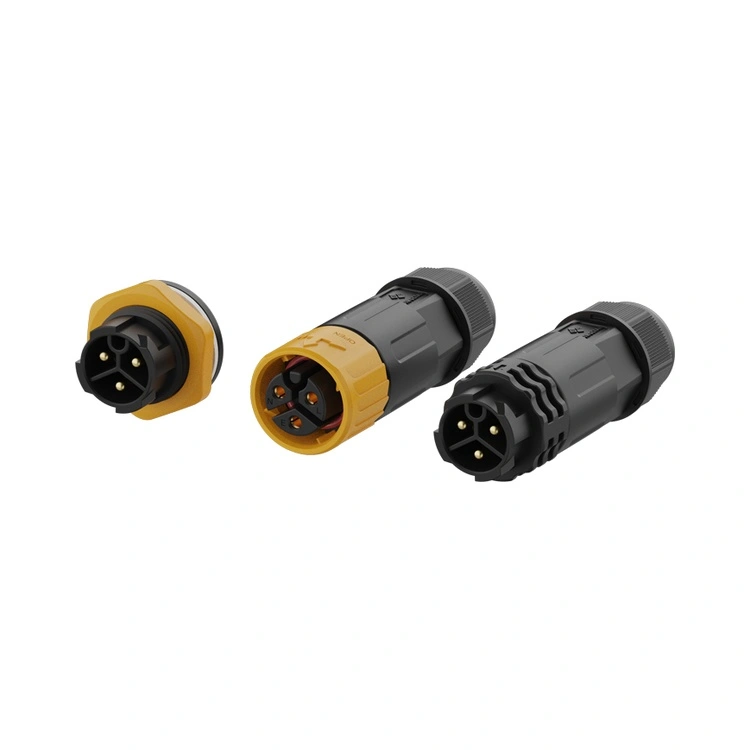

コンタクトは真鍮から機械加工され、部分的に金メッキが施されており、数百回の嵌合サイクルにわたって低く安定した接触抵抗を維持します。 Reunion は、精密機械加工から自動組立ておよび 100% 電気テストまで、垂直統合プロセスを通じて M16 シリーズを製造しています。 M16 シリーズは、はんだまたは PCB 終端を備えたパネル取り付けバージョンとケーブル取り付けバージョンがあり、さまざまな機器設計に適応します。 M12 よりも多くの電流容量を提供しながらもコンパクトなフォームファクターを備えたコネクタを必要とするエンジニアにとって、このコネクタは信頼性の高い密閉型相互接続ソリューションを提供します。
| 特徴 | 利点 |
| IP67/IP68の耐環境シール | 粉塵、一時的な浸水、長時間の浸水に耐え、洗浄、屋外、海洋の設置でも信頼性を発揮します。 |
| 2 ～ 8 ピン構成 | シンプルな電源接続、マルチ信号、およびハイブリッド電源信号アプリケーションをサポートします。 |
| ハイブリッド 2+4 ピン オプション | 電力 (2 ピン、10A) と信号 (4 ピン、3A) を 1 つのコネクタに統合し、ケーブル数とパネル スペースを削減します。 |
| 最大15Aの電流定格 | 中程度の電力負荷を処理します。モーター、アクチュエーター、LED 照明に適しています。 |
| ネジ式ロック機構 | 耐振動嵌合 - 機械の動きや熱サイクルによる緩みを防ぎます。 |
| 金メッキ真鍮接点 | 低い接触抵抗 (≤3mΩ) と腐食保護 - 湿気の多い環境でも性能を維持します。 |
| 高温対応 PA66 ハウジング | -40°C ～ +105°C での動作 - 産業用および屋外の極端な温度をカバーします。 |
| パラメータ | 2ピン | 3ピン | 4ピン | 5ピン | 6ピン | 7ピン | 8ピン | 2+4ピン |
| 定格電圧 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| 電流定格 | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| ワイヤーセクション | 0.75～1.5mm² | 0.75～1.5mm² | 0.5～1.0mm² | 0.5～1.0mm² | 0.25～0.5mm² | 0.25～0.5mm² | 0.25～0.5mm² | 1.5/0.5mm² |
動作温度: -40°C ~ +105°C
保護等級:IP67 / IP68 (嵌合時)
ハウジング材質: 高温熱可塑性プラスチック
接触材質: 金メッキ銅合金
接触抵抗: ≤3mΩ
嵌合サイクル: ≥500
可燃性評価: UL 94 V-0
すべての材料がRoHSに準拠
| 側面 | リユニオンM16シリーズ | ヨーロッパのプレミアム M16 ブランド | 低価格のノーブランド M16 |
| 価格 | ボリュームに優しい価格設定 | 3～4倍高い | 前払い料金が安くなる |
| 密閉性の評価 | IP67/IP68 – 標準 | IP67標準 | 未検証の主張 |
| 電流定格 | 最大15A | 最大 15A（代表値） | 変数 |
| ピンのオプション | 2～8ピンとハイブリッド2+4ピン | 限られた範囲 | 不完全な選択 |
| 100% 電気試験 | ユニットごと | サンプルベース | ランダムまたはなし |
| トレーサビリティ | ERPは樹脂から完成したコネクタまで追跡可能 | はい | なし |
| リードタイム | 10～17日 | 4～8週間 | 予測不可能 |
| カスタマイズMOQ | 小（100枚） | 高 (500+) | 提供されません |
| テクニカルサポート | 10 人からなるエンジニアリング チームが 24 時間対応 | 良いですが遅いです | 限定 |
| ISO認証 | 9001、14001、13485 | 通常は9001 | 通常は何もありません |
| 認証 | 範囲 |
| ISO 9001:2015 | 設計、製造、アフターサービスの品質管理。 |
| ISO 14001:2015 | 環境管理 - 検証された廃棄物の削減と持続可能な実践。 |
| ISO 13485:2016 | 医療機器の品質管理 - 診断または監視機器で使用される M16 に適用されます。 |
| UL認定済み | 北米市場向けのコンポーネントレベルの安全認証。 |
| RoHS | 有害物質の制限 - EU 指令への準拠。 |
Reunion の M16 生産ラインは、厳格なプロセス管理の下で稼働しています。 IP67/IP68 の密閉性は、実際の浸漬試験を通じてすべての製造バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存され、品質監査と顧客の文書要件をサポートします。
2+4 ハイブリッド構成は、2 つの電源接点（定格 10A、250V）と 4 つの信号接点（定格 3A、50V）を 1 つのコネクタ ハウジングに組み合わせています。この設計には次のような大きな利点があります。
ケーブル数の削減 – 電源ケーブルと信号ケーブルを別々に配線する代わりに、1 本のケーブルで両方を伝送します。
パネルのスペースを節約 – 2 つのパネル カットアウトを 1 つで置き換えます。
取り付けの簡素化 – 嵌合するコネクタは 2 つではなく 1 つだけです。
一般的なアプリケーションには、モーター ドライブ (電力 + エンコーダー フィードバック)、LED 照明器具 (電力 + DALI 制御)、電力とデータの両方を必要とする産業用センサーなどがあります。デバイスが 4A を超える電力を必要とし、低電圧信号も伝送する場合、多くの場合、2+4 ハイブリッドが最も効率的なソリューションになります。
どちらの定格も同じコネクタ設計で利用できますが、実際的な違いは次のとおりです。
IP67 – 一時的な浸水に対して保護されています (1 メートルで 30 分間)。ほとんどの屋外および洗浄用途に適しています。
IP68 – 継続的な浸漬から保護されています (深さと期間はお客様が指定します)。海洋、水中センサー、洪水の危険性のある設置に適しています。
Reunion の標準 M16 は IP67 等級です。 IP68 では、強化された O リング素材とオプションのオーバーモールディングを使用します。予想される浸漬深さと浸漬時間を指定してください (例: 「IP68、2m で 24 時間」)。当社のエンジニアリング チームが適合性を確認します。
IP67 の密閉性を達成および維持するために、Reunion は以下を推奨します。
嵌合トルク – O リングがパネル表面に接触するまでカップリング ナットを手で締め、トルク レンチを使用して 0.6 ～ 0.8 Nm の追加トルクを加えます。 1.0Nmを超えないようにしてください。
O リングの検査 – 変形、亀裂、または硬化が見られる場合は、O リングを交換します。
交換スケジュール – 毎日の洗浄用途の場合は毎年。標準的な産業環境では 2 ～ 3 年ごと。
ケーブルの曲げ半径 – コネクタの入り口でケーブル直径の 5 倍以上を維持します。
方向 – 屋外/洗浄用途の場合は、ケーブル出口を下向きにします。
