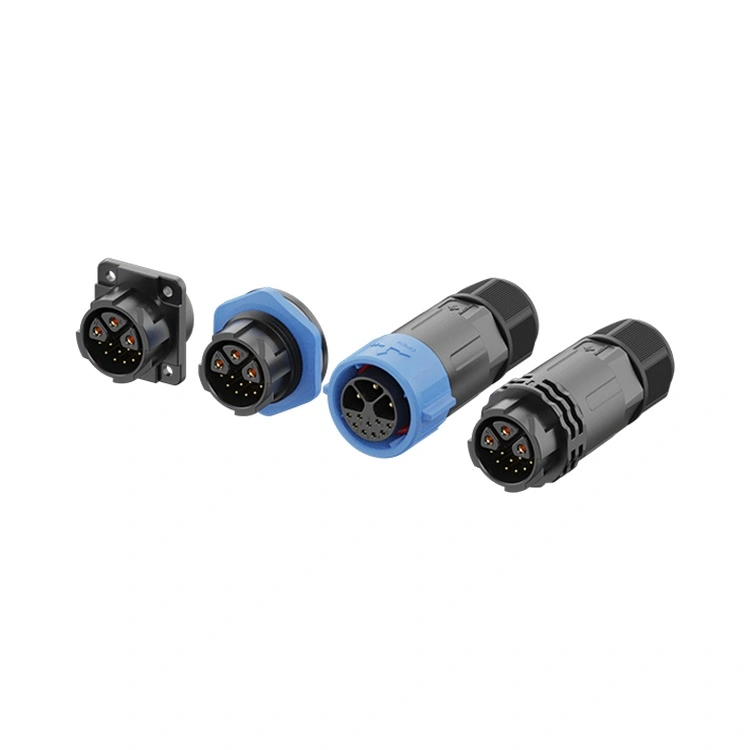

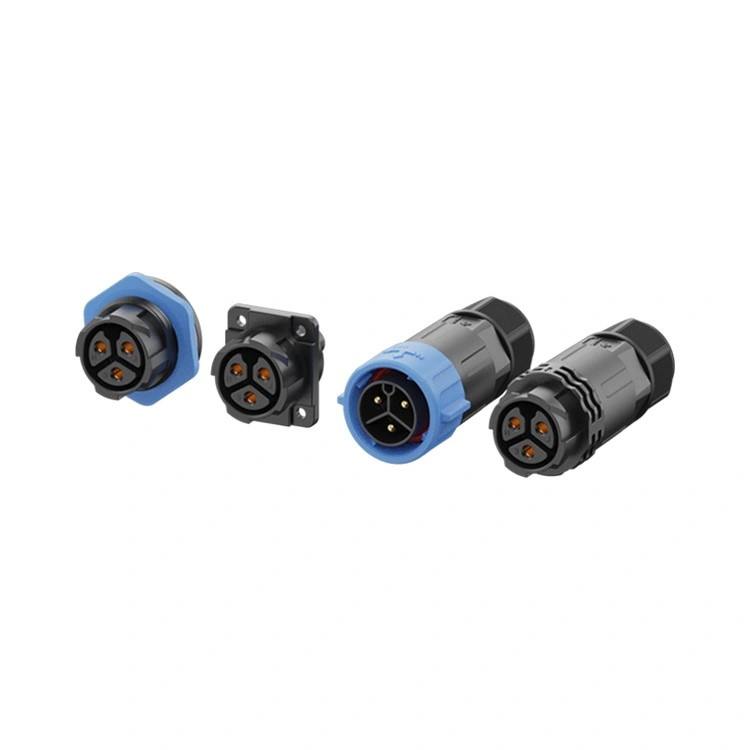

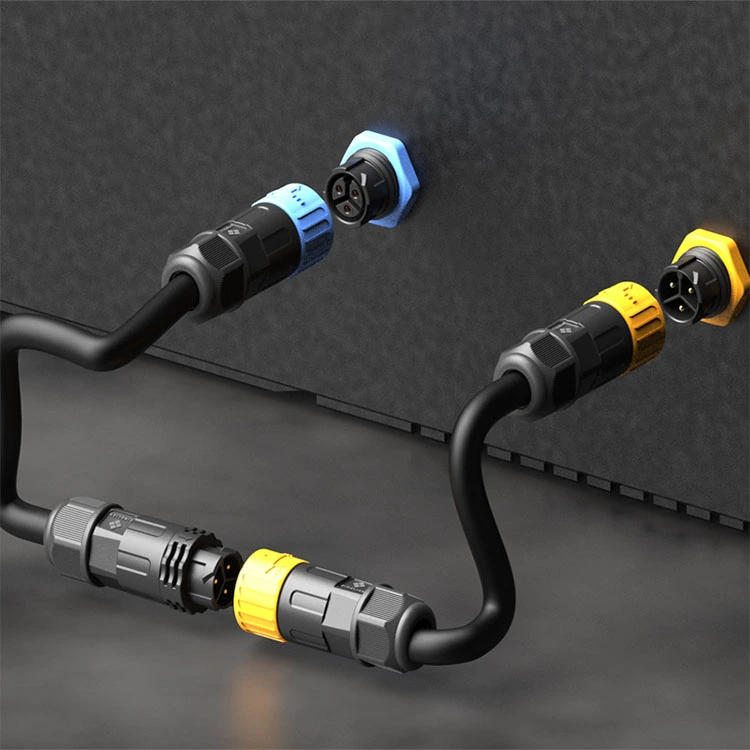

M25シリーズ防水コネクタ

M25 シリーズ防水コネクタは、Reunion の M シリーズ ファミリ内で最大容量の産業用相互接続であり、十分な電力供給と環境保護を共存させる必要があるアプリケーション向けに設計されています。このネジ付き丸型コネクタは、堅牢な 25 mm インターフェイスと IP67/IP68 定格のシーリングを組み合わせており、湿気、埃、振動が常に課題となる重量物機器、モーター接続、配電システム、EV 充電インフラ、再生可能エネルギー設備に適しています。

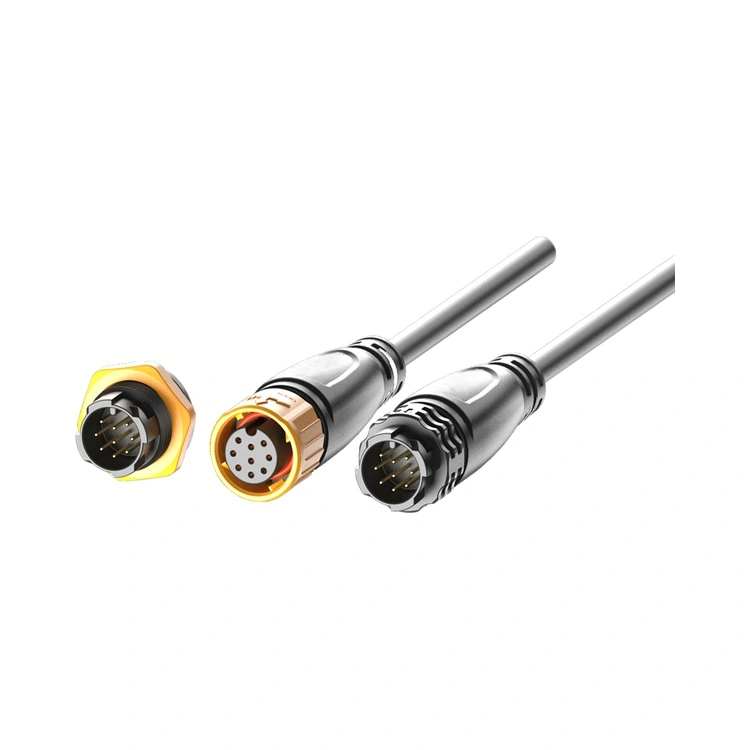

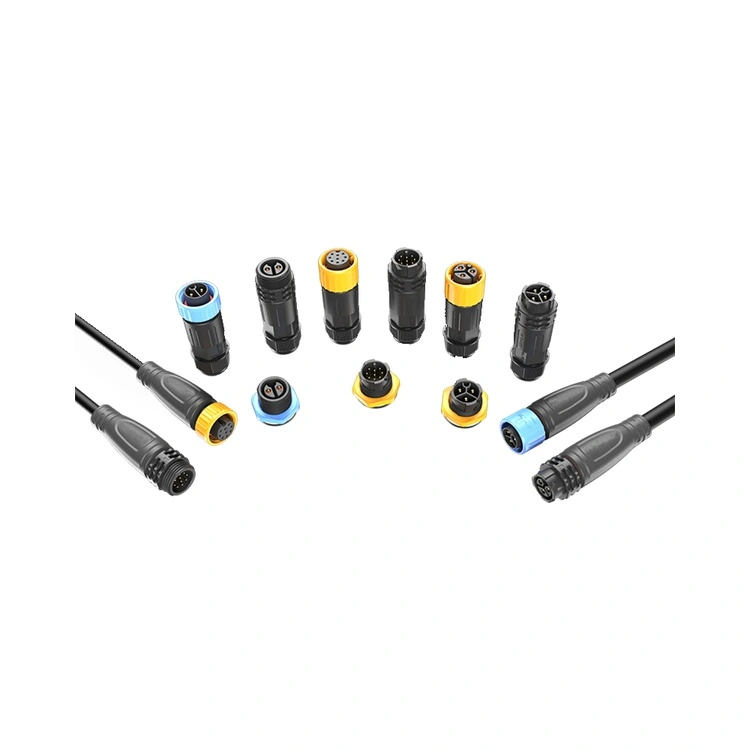

M25 シリーズは、単一ハウジング内で高電流電源接点と低電圧信号接点を組み合わせたハイブリッド電源信号バリアント 5、3+9 ピンを含む 2 ～ 12 ピン構成で利用可能で、幅広い高出力アプリケーションをサポートします。

コンタクトは真鍮から機械加工され、部分的に金メッキが施されており、数百回の嵌合サイクルにわたって低く安定した接触抵抗を維持します。サポートできる最大電流は 1 接点あたり 30A です。

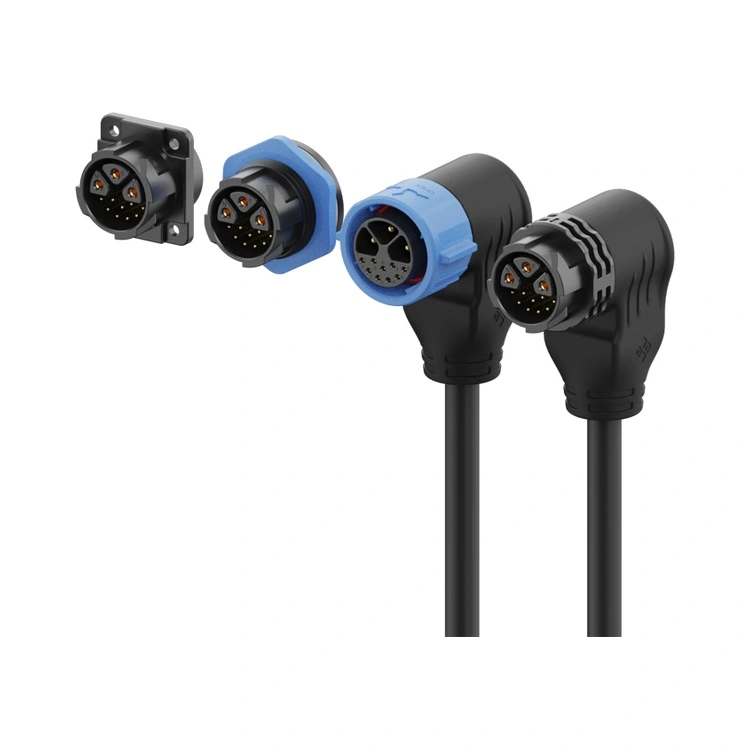

Reunion は、精密機械加工から自動組立ておよび 100% 電気テストまで、垂直統合プロセスを通じて M25 シリーズを製造しています。はんだを使用したパネル取り付けバージョンとケーブル取り付けバージョンが用意されています。

主なセールスポイント

技術仕様

一般仕様:

動作温度:-40℃～+105℃

保護評価:IP65 / IP67 / IP68（嵌合状態）

ハウジング材質:高温熱可塑性プラスチック

接触材質:金メッキ真鍮

接触抵抗:≤3mΩ

嵌合サイクル:≥500

可燃性評価:UL 94 V-0

すべての材料がRoHSに準拠

競争上の利点 – Reunion の M25 シリーズを選ぶ理由

同窓会の利点: 文書化された IP67 シーリング、ハイブリッド電源信号構成、および最大 30A の電流定格をすべて、ヨーロッパ ブランドのような割高な価格ではなく、コスト効率の高い価格で提供します。

認証と品質保証

よくある質問 (FAQ)

1. アプリケーションでは、M20 ではなく M25 を選択する必要があるのはどのような場合ですか?

次の場合には M25 を選択してください。

過酷な用途に使用するには、最大限の機械的堅牢性が必要です。

アプリケーションには、より大きなケーブルや高い機械的ストレスが含まれます。

手袋をした手で簡単に扱えるよう、最大のシェルが必要です。

パネルのスペースにより、より大きな 25mm のカットアウトが可能になります。

こんなときはM20を選んでください パネルのスペースが限られているか、アプリケーションに追加の機械的堅牢性が必要ない場合。

2. M25 コネクタは EV 充電アプリケーション用の DC 電力を処理できますか?

はい。M25 シリーズは、EV 充電インフラストラクチャ、特に以下の用途に最適です。

AC充電ステーション。

オンボード充電器 (中程度の DC 電流)。

バッテリー管理システム インターフェイス (電源 + 信号)。

M25 の 30A 電流定格、IP67 シーリング、およびハイブリッド電源信号構成により、多くの EV 充電アプリケーションにとって実用的な選択肢となります。 DC 急速充電 (100A+) の場合は、高電流 DC アプリケーション向けに特別に設計された大型の産業用コネクタをお勧めします。

3. IP67 防水を適切に実現するには、M25 カップリング ナットにどのようなトルクを適用する必要がありますか?

IP67 の密閉性を達成および維持するために、Reunion は以下を推奨します。

嵌合トルク – O リングがパネル表面に接触するまでカップリング ナットを手で締め、トルク レンチを使用して 1.2 ～ 1.5Nm の追加トルクを加えます。 1.8Nmを超えないようにしてください。

Oリングの検査 – O リングの変形、亀裂、硬化が見られる場合は交換してください。

交換スケジュール – 要求の厳しい用途（毎日の洗浄、屋外暴露）の場合は、O リングを 1 年ごとに交換してください。標準的な産業環境の場合、2 ～ 3 年ごと。

ケーブルの曲げ半径– コネクタ入口でのケーブル直径の最小 5 倍を維持します。

ケーブルの向き– 屋外/洗浄用途の場合は、ケーブル出口を下向きにして、シール界面付近に液体が溜まるのを防ぎます。
