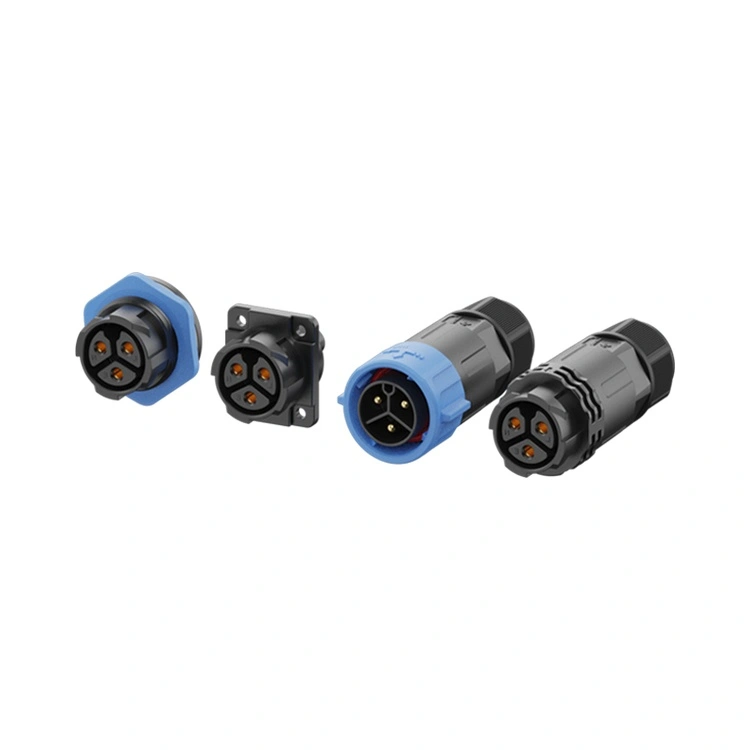

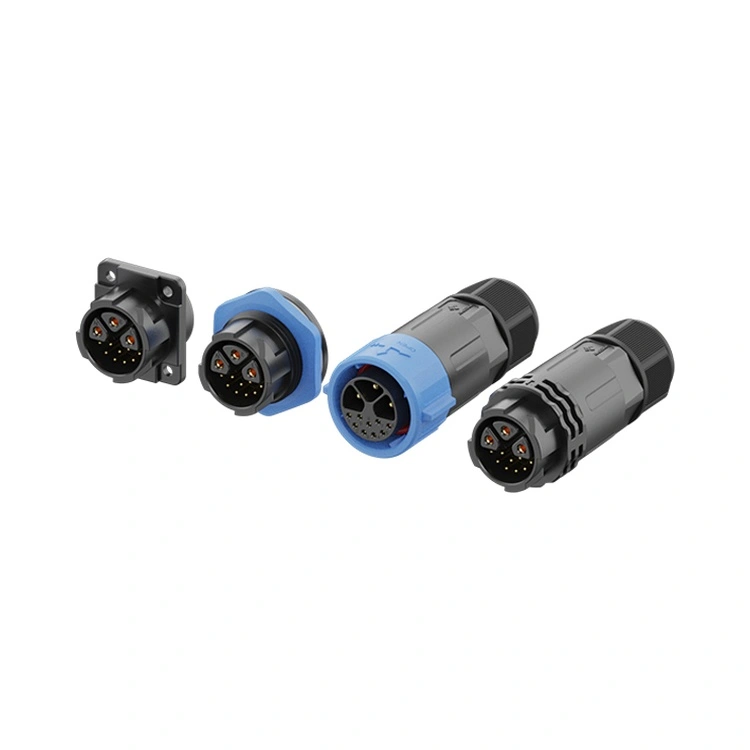

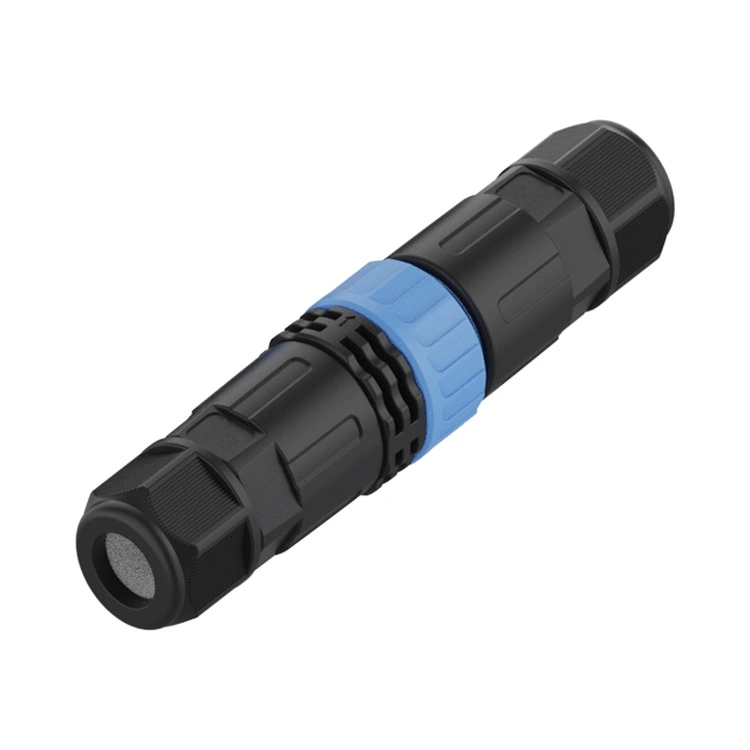

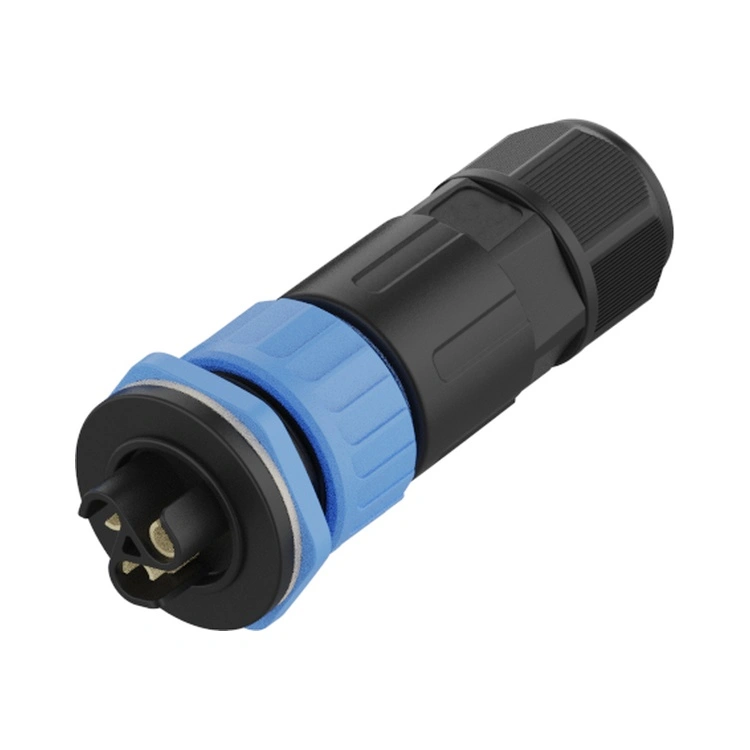

Reunion M25 シリーズ LED ライト コネクタは、熱サイクル (最大 145 °C のΔT) や機械的衝撃により一般に標準 M20 ソリューションが劣化する 1,000 W を超える器具向けに特別に構築されています。一般的なコピーとは異なり、このシリーズではすべての生産バッチが次の対象となります。
1) 100% 耐衝撃性および接触抵抗テスト
2) IP67 防水テスト – 水深 1 メートル、30 分、ビデオ記録で文書化
3) 熱衝撃検証 - シール緩和なしで -40°C ～ +105°C で 500 サイクル
このテストプロトコルは、屋外 LED システムの最大の故障モードである、風によるケーブルの揺れによって引き起こされる微動フレッチング腐食に直接対処します。ネジ式ロック機構 (推奨トルク 1.2 ～ 1.5Nm) により、界面圧力が 80N 以上に維持され、高さ 50m の競技場のマストに取り付けた場合でも安定した接触が保証されます。
| 選択基準 | Reunion M25 シリーズ LED ライト コネクタ | M20シリーズ（低容量） | ノーブランドの M25 類似品 |
| 最大連続電流 | 30A（電源ピンあたり） | 30A (ただし、85°C では 22A に低下) | 30A と主張するが、25A で失敗する (熱画像レポートなし) |
| ハイブリッドピンオプション | 3+2 / 3+5 / 3+9 ピン | 2+2 のみ (カスタム MOQ 500+) | なし – 電源のみのシェル |
| IP67防水 | すべてのバッチ – 浸漬テスト済み、写真は保持 | サンプルベース (1,000 件中 1 件) | 文書化されていない |
| ケーブル外径の調整 | 6～12mm (手袋に優しいローレット加工) | 4～8mm | 5 ～ 10mm (張力緩和が不十分) |
| リードタイム（1,000個） | 15～20日 | 4～6週間 | 予測不可能 (ドロップシッピングされることが多い) |
| トレーサビリティ | ERPバッチコード → 原材料証明書 | バッチレベル | なし |
推奨事項: ROI > 3 年、計画外のダウンタイムコストが 1 時間あたり 2,000 ドルを超えるプロジェクト (空港のエプロン、トンネルの出口照明など) には、Reunion M25 シリーズ LED ライト コネクタを指定してください。

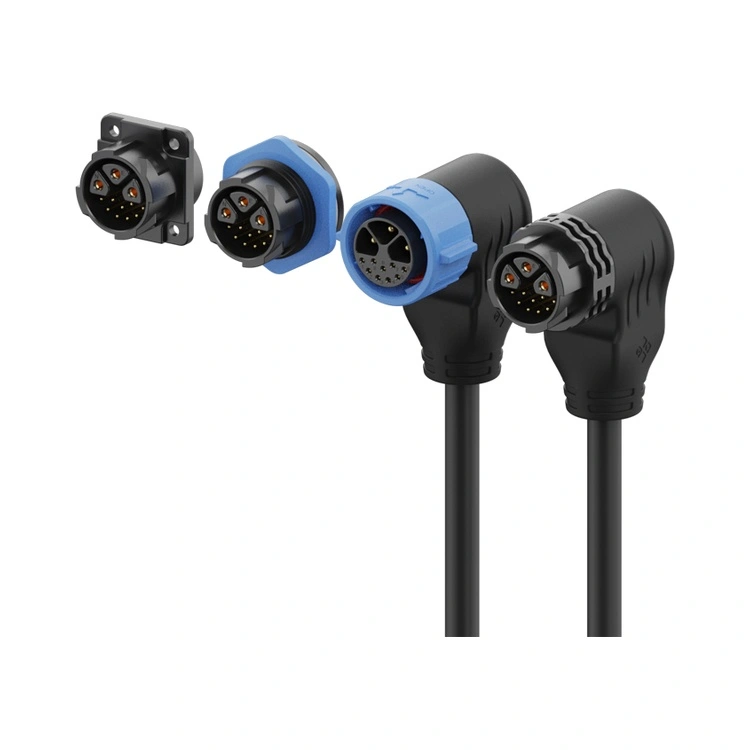

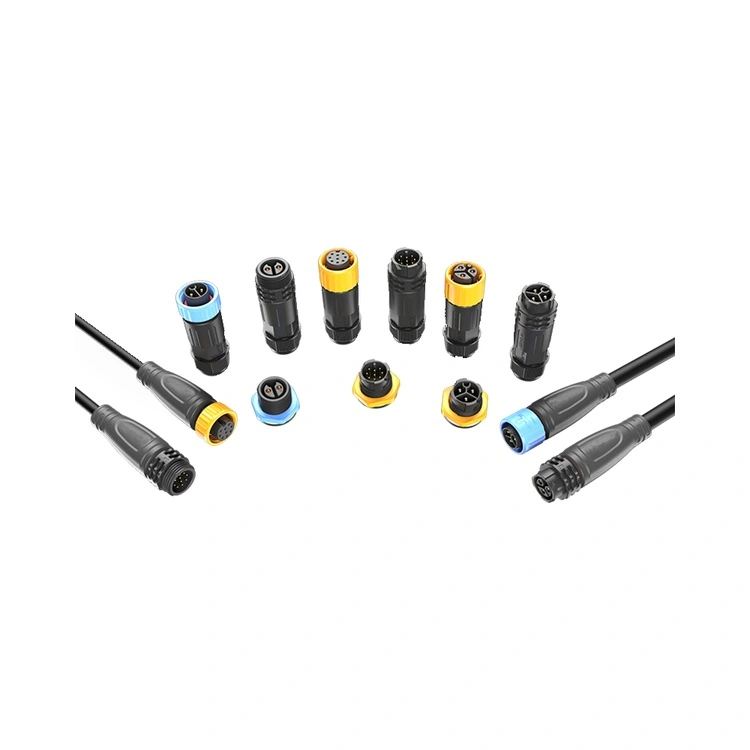

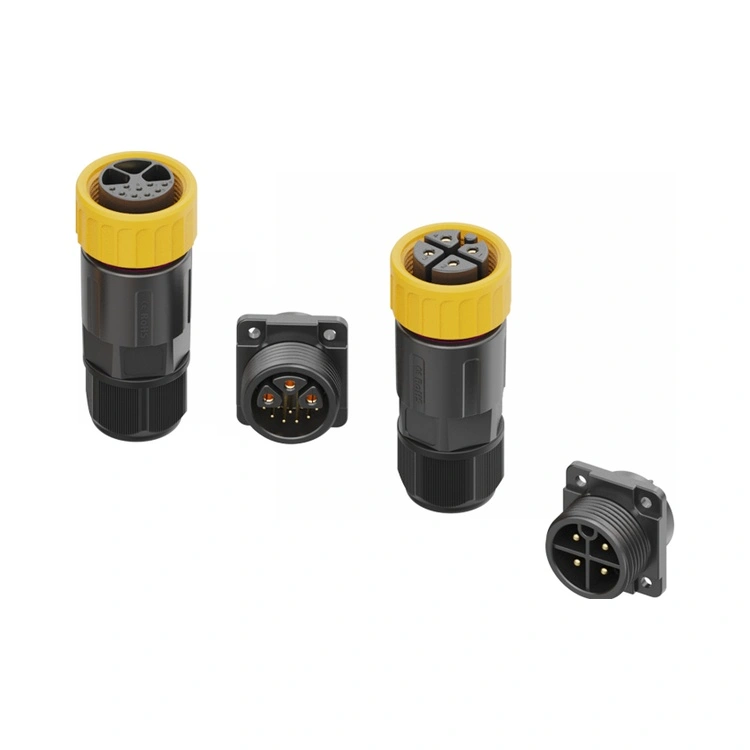

| パラメータ | 2ピン | 3ピン | 4ピン | 5ピン | 6ピン | 3+2ピン | 3+5ピン | 3+9ピン |
| 定格電圧 | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| 電流定格 | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| ワイヤーセクション | 0.75～4.0mm² | 0.75～4.0mm² | 0.5～2.5mm² | 0.5～2.5mm² | 0.25～1.5mm² | 0.25～2.5mm² | 0.25～2.5mm² | 0.25～2.5mm² |
3+5 構成の 5 つの信号ピンは 2.54mm ピッチで個別にシールドされており、250kHz で >40dB のクロストーク減衰を実現します。これは DMX512 RDM 双方向通信にとって重要です。 DALI-2 アプリケーションの場合、3+2 ピン バリアント (信号線 2 本) は、30A 電源レールを維持しながら、ループごとに最大 64 個の器具のアドレス指定をサポートします。指定子用の実用的な配線ガイド:
3+5 ピン: ピン 1 ～ 3 = L1/L2/L3 (3 相、各 20A)。ピン 4 ～ 5 = DALI +/-;ピン 6 ～ 7 = DMX データ + / データ - ;ピン 8 = DMX コモン (シールド基準)。
3+2 ピン: ピン 1 ～ 3 = L/N/PE (単相 30A または 3 相 20A)。ピン 4 ～ 5 = 0 ～ 10V 調光または DALI。
このハイブリッド アーキテクチャにより、端子ブロックのスプライスが 40% 排除され、現場での労働力が軽減されます。
A: 高温熱可塑性絶縁体 (UL 94 V-0) は、-40°C で >6 kJ/m² の衝撃強度を維持します (ISO 179 に従ってテスト)。シリコン O リングは、500 回のコールドスタート サイクル後も圧縮永久歪みを 20% 未満に維持します。
標準的な DALI 制御プロジェクトの場合は、3+2 構成をお勧めします。
LED ドライバー入力用の 3 つの電源ピン（各 20A）。
DALI データ用の 2 つの信号ピン（各 10A）。
これにより、高ワット数の照明器具に十分な電力が供給され、最大 300 メートルの距離での DALI 通信がサポートされます。マルチチャンネル カラー コントロールまたは統合センサー フィードバックの場合は、3+5 または 3+9 のバリエーションを選択します。すべての構成で、DALI、DMX、0 ～ 10V、および RS-485 プロトコルの信号の整合性が維持されます。
