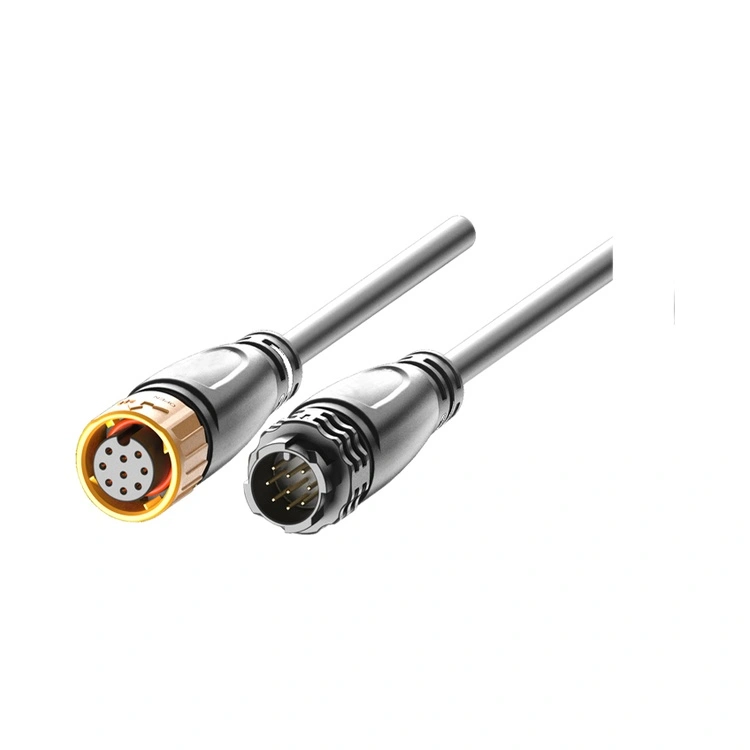

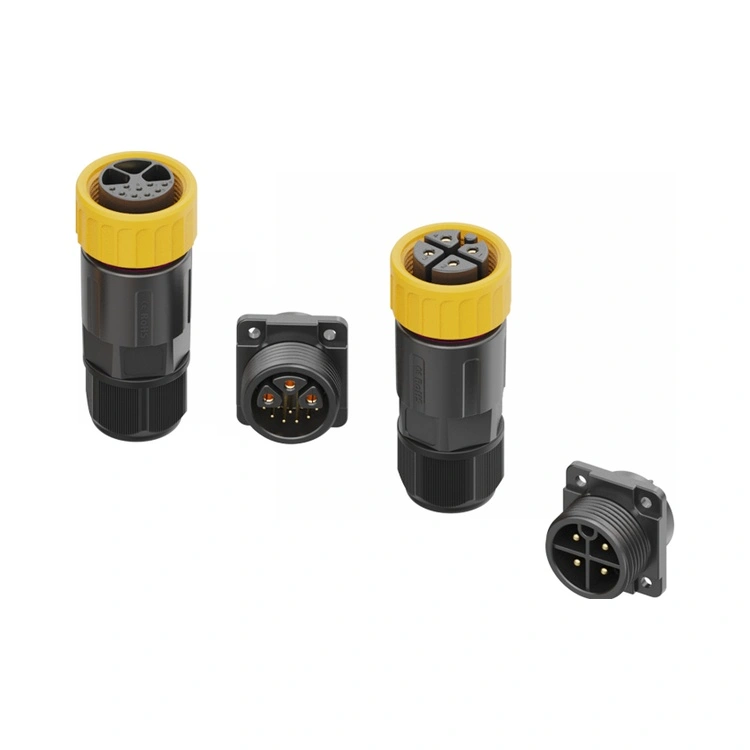

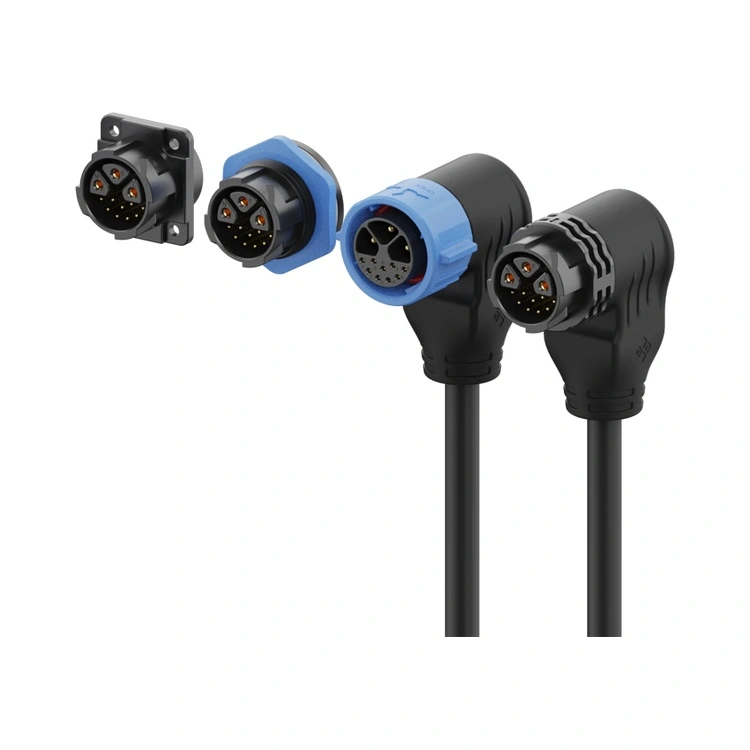

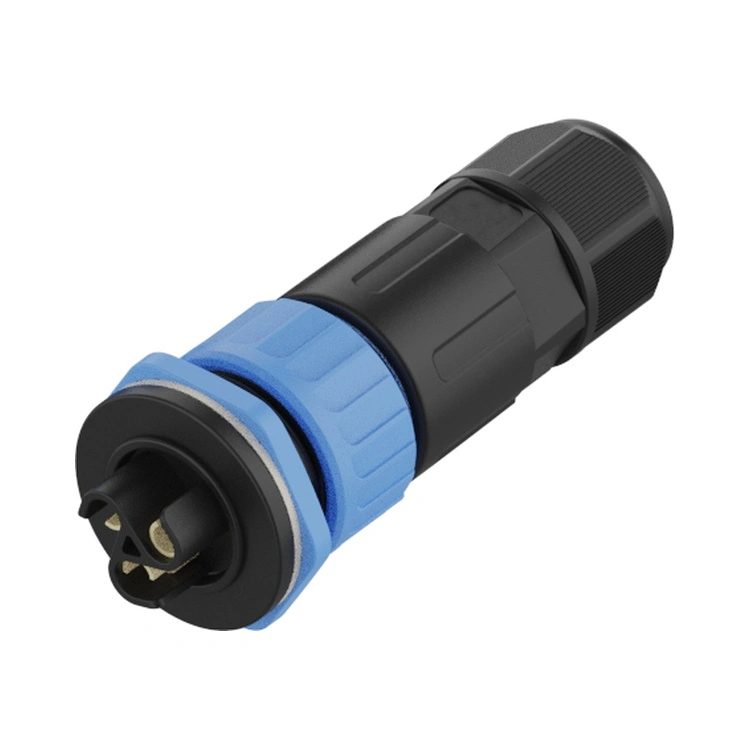

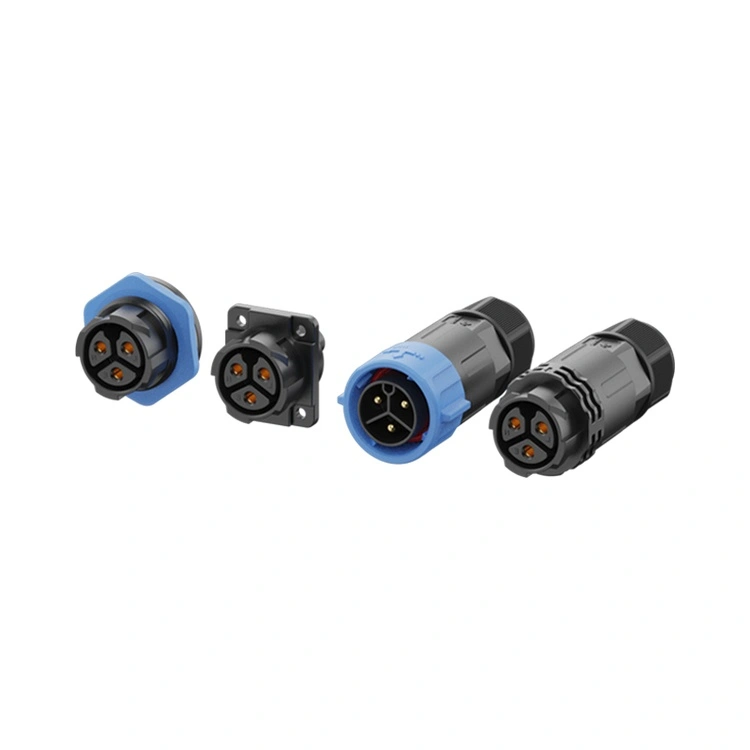

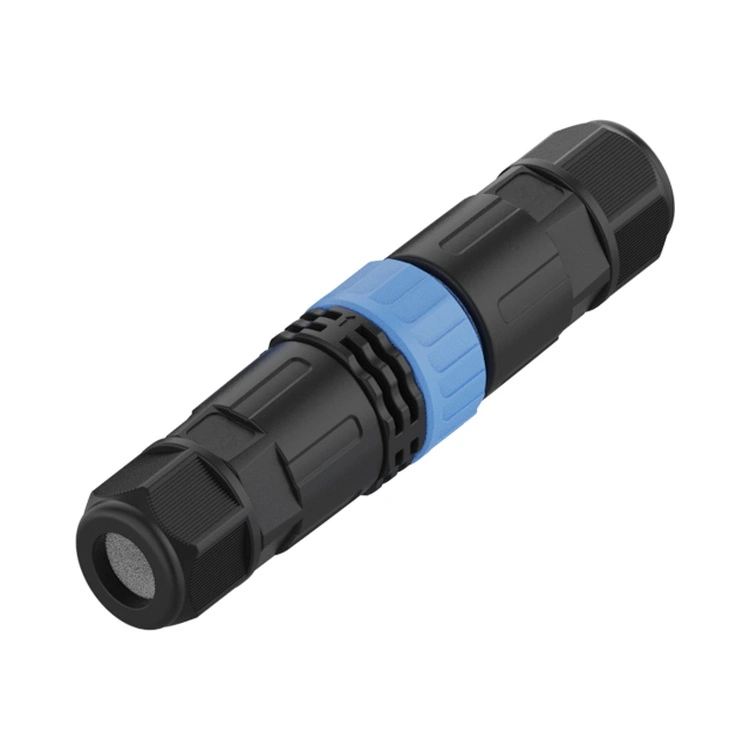

M25 シリーズ プラスチック防水コネクタは、Reunion の主力高電流耐食性相互接続であり、厳しい環境条件と大量の電力供給 (最大 30A) が共存する必要があるアプリケーション向けに設計されています。このネジ付き丸型コネクタは、Ip67/IP68 防水性を備えた頑丈な 25 mm インターフェイスと、本質的に耐腐食性 (錆びず、酸化せず、めっき劣化がない) を備えた高強度 PA66 熱可塑性プラスチック ハウジングを組み合わせています。
ハイブリッド電源信号バリアントを含む、2 ～ 12 ピン構成で利用可能
、M25 シリーズは、単一のコネクタ内で大電流電力供給 (最大 20A) と低電圧制御信号の両方をサポートします。
ねじロック機構により、数百回のサイクルにわたって一貫した嵌合信頼性が確保され、コンタクトは真鍮から機械加工され、選択的に金メッキが施され、低い接触抵抗を維持します。 Reunion は、精密射出成形から自動組立ておよび 100% 電気テストまで、垂直統合プロセスを通じて M25 プラスチック シリーズを製造しています。
| 特徴 | 利点 |
| 耐腐食性 PA66 ハウジング | 錆びず、酸化もせず、塩水噴霧、海洋、化学薬品にさらされる環境向けに設計されています。 |
| 最大 60% の重量削減 | 同等の真鍮よりも大幅に軽量なので、機器や取り付けブラケットへの構造的負荷が軽減されます。 |
| 最大30Aの電流定格 | M シリーズの中で最も高い電力負荷を処理し、重いモーター、EV 充電器、配電に適しています。 |
| IP67/IP68防水 | 継続的な浸水に耐える - 沖合、沿岸、および洪水が発生しやすい設置場所でも信頼性を発揮します。 |

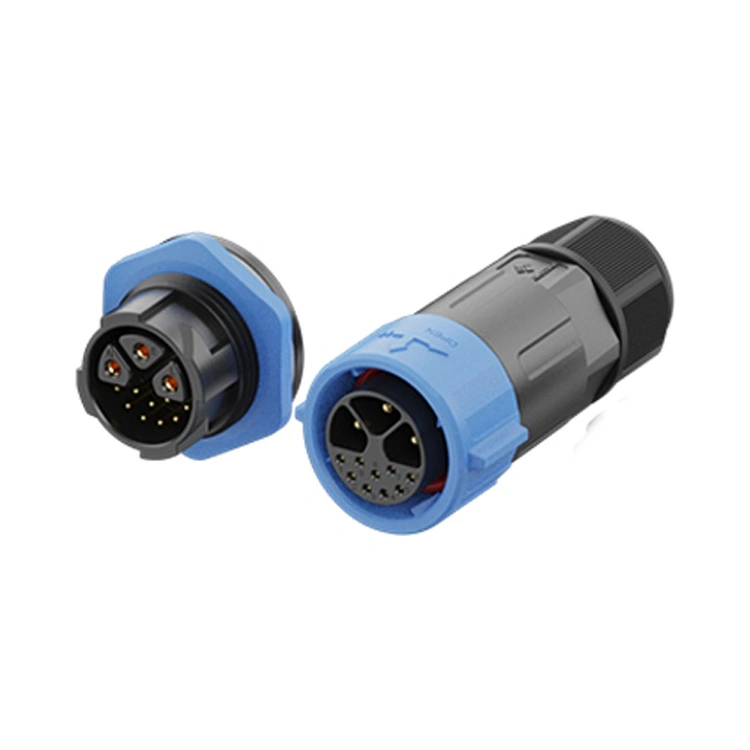

| ハイブリッド 3+2、3+5、3+9 構成 | 3 本の高電流電源ピン (最大 20A) と 2 本、5 本、または 9 本の信号ピンを組み合わせて、ケーブル数とパネル スペースを削減します。 |
| 金メッキ真鍮接点 | 低い接触抵抗 (≤3mΩ) と腐食保護 - 湿気の多い環境でも性能を維持します。 |
| ねじロック | 耐振動嵌合 - 重機の動きや熱サイクルによる緩みを防ぎます。 |
| -40°C ～ +105°C での動作 | 広い温度範囲は、極端な産業、海洋、屋外の条件をカバーします。 |
| パラメータ | 2ピン | 3ピン | 4ピン | 5ピン | 6ピン | 3+2ピン | 3+5ピン | 3+9ピン |
| 定格電圧 | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| 電流定格 | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| ワイヤーセクション | 0.75～4.0mm² | 0.75～4.0mm² | 0.5～2.5mm² | 0.5～2.5mm² | 0.25～1.5mm² | 0.25～2.5mm² | 0.25～2.5mm² | 0.25～2.5mm² |
動作温度:-40℃～+105℃
保護評価:IP65 / IP67 / IP68（嵌合状態）
ハウジング材質:PA66
接触材質:金メッキ真鍮
接触抵抗:≤3mΩ
嵌合サイクル:≥500
重さ：同等の真鍮コネクタよりも約 60% 軽量
可燃性評価:UL 94 V-0
すべての材料がRoHSに準拠
| 側面 | リユニオン M25 プラスチックシリーズ | メタル M25 コネクタ | プレミアム プラスチック コネクタ ブランド |
| 耐食性 | 優れた – PA66 | メッキに依存 – 塩水噴霧による錆びのリスク | 変数 |
| 重さ | 最大 60% 軽量化 | 重い – 負担がかかるマウント | リユニオンに似ている |
| 価格 | ボリュームに優しい価格設定 | 3～4倍高い | 2～3倍高い |
| 電流定格 | 最大30A | 最大30A | 通常は低い |
| ハイブリッドオプション | 3+2、3+5、3+9ピン | 限定 | 限定 |
| 100% 電気試験 | ユニットごと | サンプルベース | サンプルベース |
| トレーサビリティ | ERP追跡可能 | はい | はい |
| リードタイム | 15～17日 | 4～8週間 | 4～6週間 |
| カスタマイズMOQ | 小（100枚） | 高 (500+) | 高 (500+) |
| ISO認証 | 9001、14001、13485 | 通常は9001 | 通常は9001 |
| 認証 | 範囲 |
| ISO 9001:2015 | 設計、製造、アフターサービスの品質管理。 |
| ISO 14001:2015 | 環境管理 - 検証された廃棄物の削減と持続可能な実践。 |
| ISO 13485:2016 | 医療機器の品質管理 - 診断または監視機器で使用される M25 に適用されます。 |
| UL認定済み | 北米市場向けのコンポーネントレベルの安全認証。 |
| RoHS | 有害物質の制限 - EU 指令への準拠。 |
Reunion の M25 プラスチック コネクタの生産ラインは、厳格なプロセス管理の下で稼働しています。 IP67 防水性は、実際の浸漬試験 (1 メートル、30 分) を通じてすべての製造バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存されます。
M25 プラスチック コネクタの電流定格は、ハウジングの材質ではなく、コンタクト システムとワイヤ ゲージによって決まります。 PA66 ハウジングは、熱たわみ温度が 200°C を超える高温熱可塑性プラスチックであり、コネクタの動作範囲である -40°C ～ +105°C をはるかに上回っています。コンタクト自体は金メッキが施された真鍮で、定格電流 (最大 30A) は IEC 60512 に基づく温度上昇テストによって検証されています。当社のテストでは、定格電流における M25 プラスチック コネクタの温度上昇は、同等の金属コネクタと同じ制限内にあります。ハウジングの低い熱伝導率は、ケーブル導体とパネルインターフェイスを通じて効果的に熱を放散する最適化された絶縁体形状と接点設計によって補われます。
はい。M25 プラスチック コネクタは、特に次のような EV 充電アプリケーションに最適です。
海岸沿いや湿気の多い場所に設置されたAC充電ステーション。
耐腐食性の相互接続を必要とする車載充電器。
電力と信号を組み合わせたバッテリー管理インターフェイス。
PA66 ハウジングの耐食特性は、沿岸地域 (塩水噴霧)、都市環境 (冬季の道路塩害)、または工業地帯 (化学薬品への曝露) に設置される EV 充電器にとって特に価値があります。 IP68 シーリングにより、雨や洗濯から保護されます。DC 急速充電 (100A+) の場合は、高電流 DC アプリケーション向けに特別に設計された大型の産業用コネクタをお勧めします。
