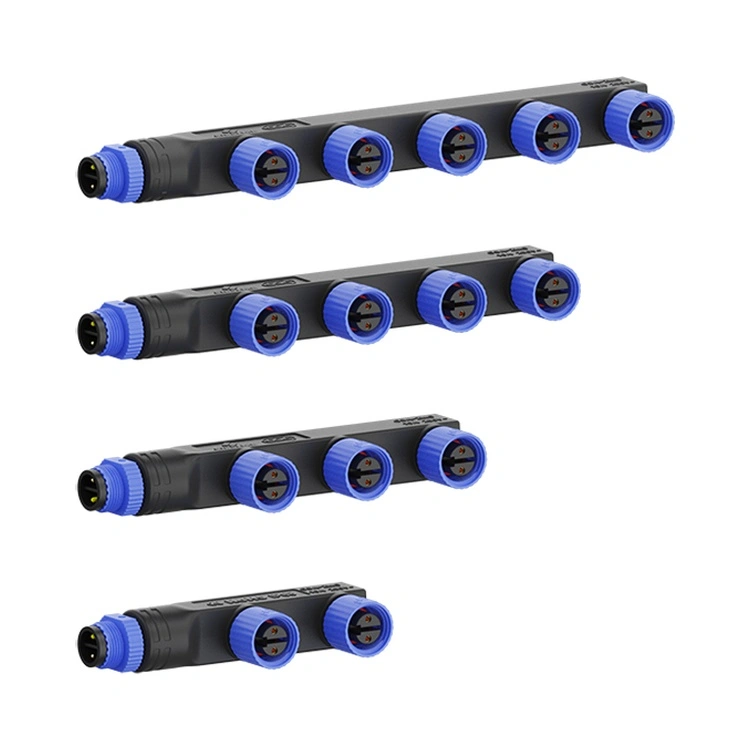

の M15シリーズ防水コネクタ 単なるネジ付きの円形インターフェイスではありません。これは、スペースの制約が極端な天候にさらされる高出力 LED システム向けの Reunion 専用の安全バリアです。標準の M12 オプションは低電流信号を処理しますが、この 15mm プラットフォームは、ピンあたり最大 10A を伝送する 16 ～ 20AWG 導体に対応します。これは、建築およびインフラストラクチャ プロジェクトで最新の 500W+ LED エンジンを駆動するために不可欠です。
エンジニアリングにおける独自の差別化要因: タイプデザインのハウジングには、マルチコア内部パーティション- 同じシェル内で電源レーンと信号レーンを分離する物理的障壁。実際の設置 (24 時間 365 日稼働のトンネル照明など) では、このパーティションは、個々のワイヤの絶縁体が振動によって摩耗した場合に、致命的な短絡を防止します。これは一般的な丸型コネクタでは見落とされがちな故障モードです。

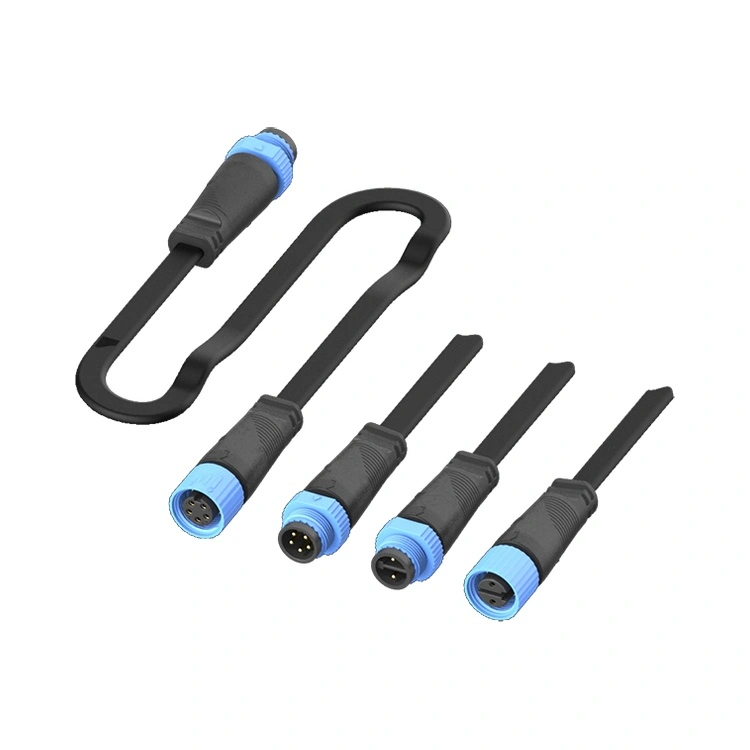

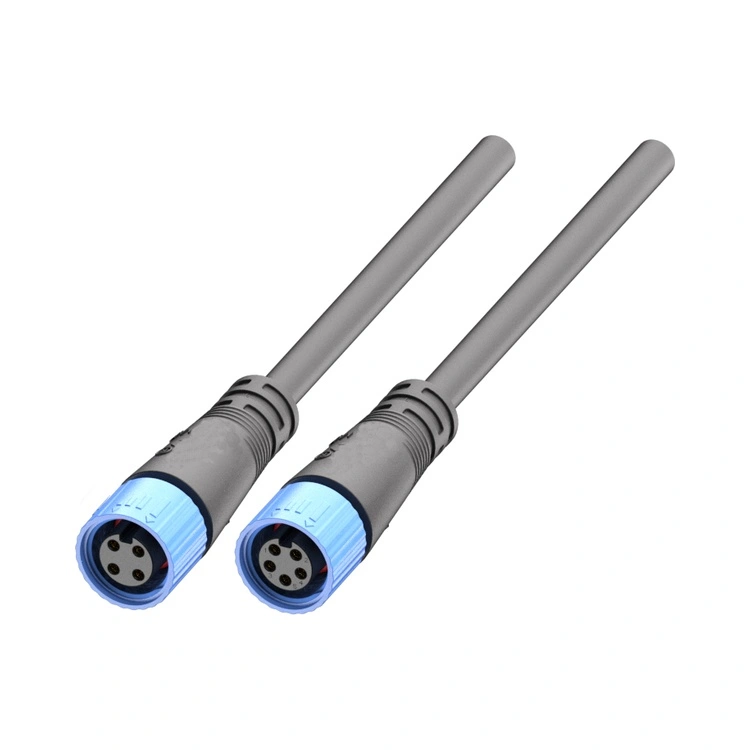

Reunion は、精密 PA66 射出成形、銅合金接点への自動金メッキ、バッチごとの 100% 電気テストといった垂直統合プロセスを通じてこのシリーズを製造しています。 2 ピン、3 ピン、4 ピン、および 5 ピンのレイアウトで利用可能です。 M15シリーズ防水コネクタ は、定電流と定電圧の両方の LED ドライバーをサポートしており、風による共振や毎日の熱サイクル下でもトルクの完全性を維持するネジ付きロック ナットを備えています。
| 特徴 | プロジェクトに合わせて設計されたメリット |
| IP67/IP68 嵌合シール | 一時的な浸水 (IP67) および最大 1.5 m の連続浸水 (IP68) に耐えます - バッチレベルの浸水テストで検証済み |
| 15mmタイプのコンパクト設計 | スリムな LED 照明器具や、ミリ単位が重要なポールマウント型ディスプレイに適合します。器具にかかる風荷重を軽減します。 |
| マルチコア内部パーティション | 安全第一: 電源回路間の物理的な分離 (250V/10A) により、絶縁沿面によるアーク発生を防止します。 |
| PA66ハウジング | 海岸沿いや化学的に攻撃的な環境では金属製ハウジングよりも長持ちします。 |
| 金メッキ接点 | 500回以上の嵌合サイクルにわたって≤3mΩの接触抵抗を維持 |
| コア | 2、3、4、5ピンはオプション |
| パラメータ | 2ピン | 3ピン | 4ピン | 5ピン |
| 定格電圧 | 250V | 250V | 125V | 125V |
| 定格電流 (ピンあたり) | 10A | 10A | 10A | 10A |
| ワイヤー範囲 | 20AWG～16AWG | 20AWG～16AWG | 20AWG～16AWG | 20AWG～16AWG |
| 耐電圧 | AC1500V | AC1500V | AC1000V | AC1000V |
| 絶縁抵抗 | ≧100MΩ（DC500V） | ≧100MΩ | ≧100MΩ | ≧100MΩ |
動作温度:-40℃～+105℃
保護：IP67 / IP68 (付属のOリングとの嵌合状態で検証)
ハウジング：PA66

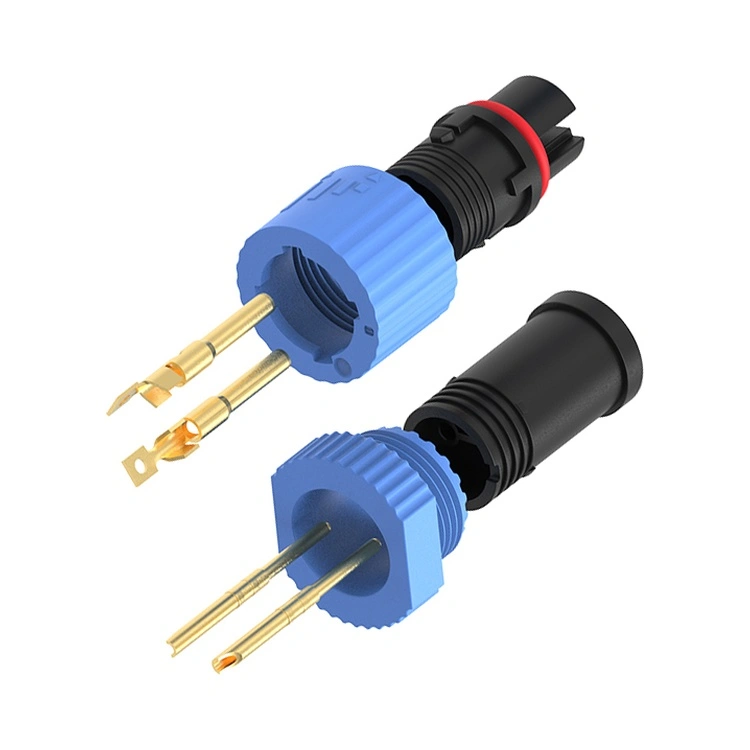

接触：金メッキ銅合金
接触抵抗:≤3mΩ
嵌合耐久性:≧500回
可燃性:UL 94 V-0
コンプライアンス：RoHS、リーチ
| 側面 | リユニオンM15シリーズ | EU/米国のプレミアムブランド | 低コストの代替品 |
| 単価 | ボリューム競争力あり (段階的な価格設定についてはお問い合わせください) | 2 ～ 3 倍高い | 初期費用は安いが、隠れた障害コストが発生する |
| 内部安全パーティション | はい – すべてのピンで標準 | まれに提供される | いつも不在 |
| ハウジング材質 | PA66 | PAまたは亜鉛合金 | リサイクル/不明グレード – 2 年で脆くなる |
| 接点のメッキ | 金メッキ | 金または銀（0.1～0.2μm） | 錫またはメッキなし |
| 温度範囲 | -40℃～+105℃ | -25℃～+85℃ | -10℃～+60℃ |
| トレーサビリティ | 樹脂バッチから最終組み立てまで ERP コーディング | はい | なし |
| リードタイム | 12～15日 | 6～8週間 | 予測不可能 (30 ～ 60 日) |
| カスタマイズMOQ | 100 個 (ケーブル アセンブリ用) | 500個以上 | 提供されません |
| エンジニアリングサポート | 24時間対応、社内エンジニア10名 | 段階的なサポートにより速度が低下する | 技術的な裏付けがない |
Reunion の製造施設 (ISO 9001、14001、および 13485 認定) は、厳格な統計的プロセス管理の下で稼働しています。製造ロットごとに、 M15シリーズ防水コネクタ 以下が含まれます:
原材料
射出成形の工程内記録（圧力、温度、サイクルタイム）
全数電気検査（ハイポット、絶縁抵抗、接触抵抗）
IP67 浸漬試験レポート (各バッチからのランダムサンプル – 写真とビデオは保持)
の M15シリーズ防水コネクタ 照明用に再利用された一般的なオートメーション コネクタではありません。 It addresses three real gaps:
電流容量: M12/M8 は通常、最大 4A を処理します。 M15 が提供する1ピンあたり10A—100W+ LED モジュールに必須。
安全パーティション: 内部の障壁は、必須 電源線と制御線が共存する SELV (安全超低電圧) システム向け。これらがないと、より線のより線が信号線に 250V をショートさせ、ドライバを破壊する可能性があります。
耐久性: UV 安定剤を備えた M15 の PA66 ハウジングは、屋外ポール マウントにおける標準的な M12 ナイロン ブレンドの既知の故障モードである太陽光による亀裂を防止します。
エンジニアリング上の 3 つの理由:
熱膨張一致: PA66 はケーブル ジャケットおよび LED ハウジングとともに伸縮し、-40°C ～ +105°C の変動時のシールせん断応力を軽減します。
ガルバニック腐食の回避: 海岸や除氷塩の環境では、メッキが施されていても金属コネクタは隙間腐食を起こします。 PA66 はこれを完全に排除します。
軽量化の上： 同等の金属シェルより 40% 軽量。風荷重を受ける片持ち照明器具アームにとって重要です。
金属シールドが明示的に必要なプロジェクト (EMI に敏感な医療用照明など) に対して、Reunion は代替シリーズを提供していますが、屋外 LED アプリケーションの 95% では、PA66 が総所有コストで金属を上回っています。

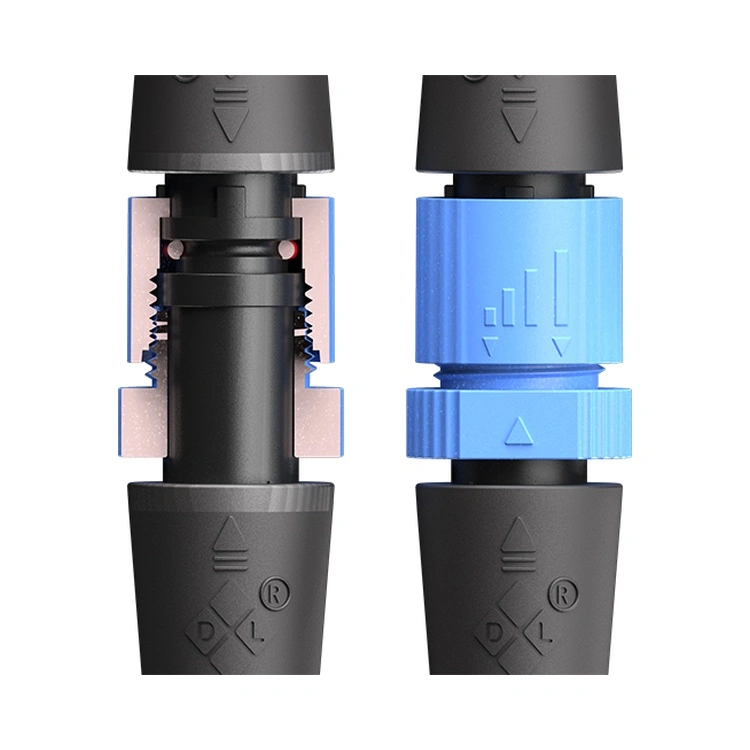

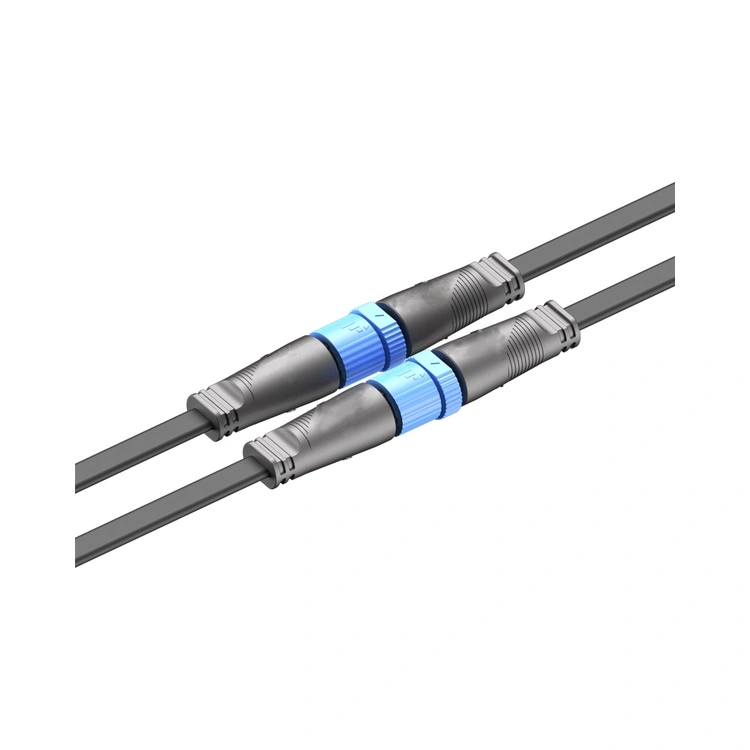

嵌合トルク：O リングが収まるまで手で締めてから適用します0.4～0.6Nm トルクレンチで。 0.8 Nm を超えないでください (過度の圧縮により O リングが変形します)。
Oリングの検査:あらかじめ取り付けられている NBR O リングを次の頻度で交換してください。24ヶ月 毎日の熱サイクルが 30°C デルタを超える設置の場合。
ケーブル挿入口:維持するケーブル直径の5倍 ワイヤ絶縁体の周囲に微小な隙間ができるのを防ぐため、ストレイン リリーフの曲げ半径を大きくします。
向き: バックシェル インターフェイスに水が溜まるのを避けるため、ケーブルは常に下向きに配線してください。
Reunion は、プレトルクコネクタを備えた工場で組み立てられたケーブル ハーネスを供給しており、重要なインフラストラクチャ プロジェクトの現場での設置のばらつきを排除します。
