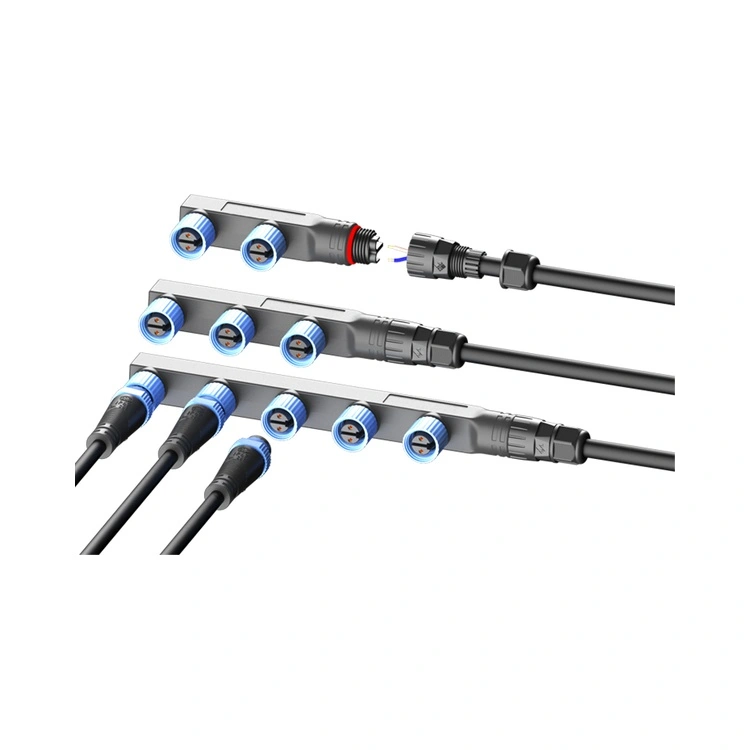

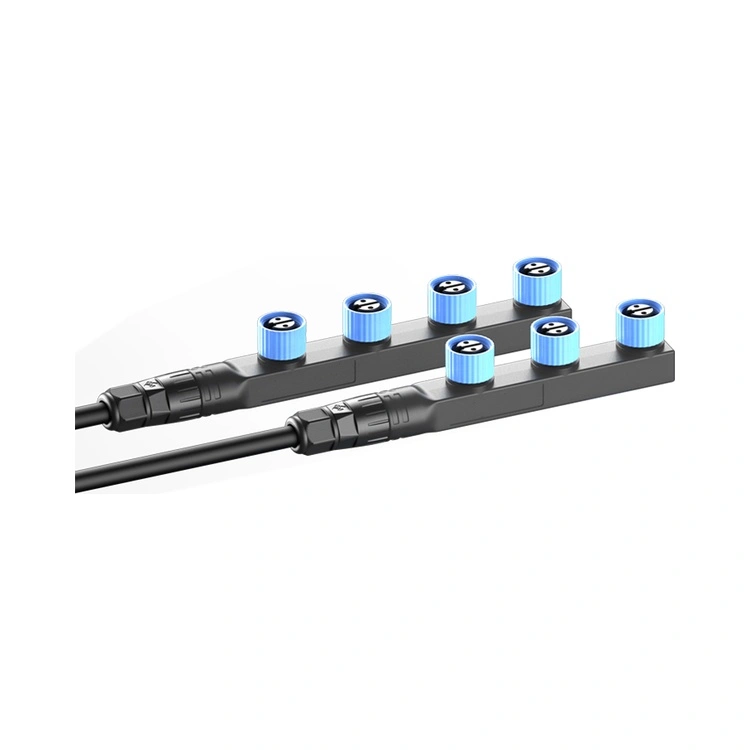

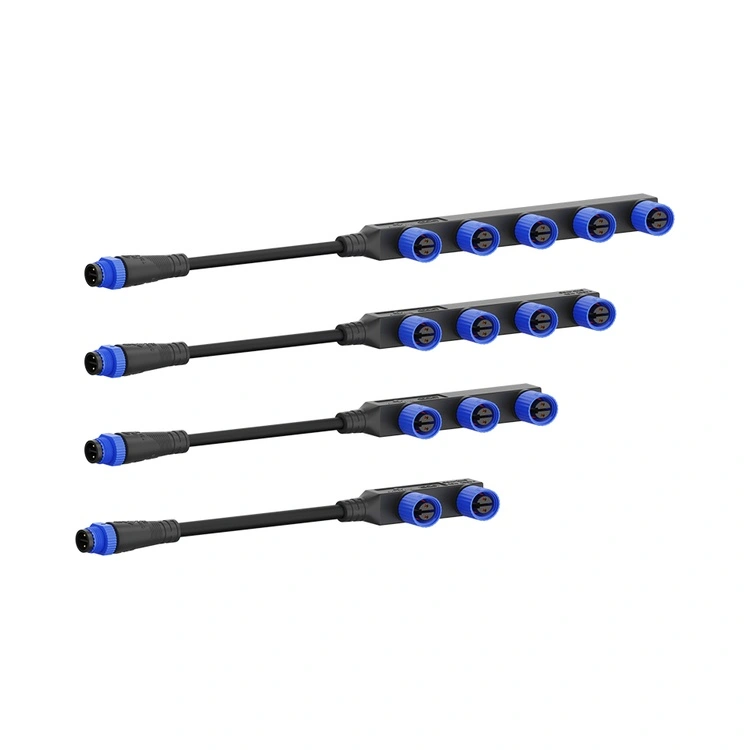

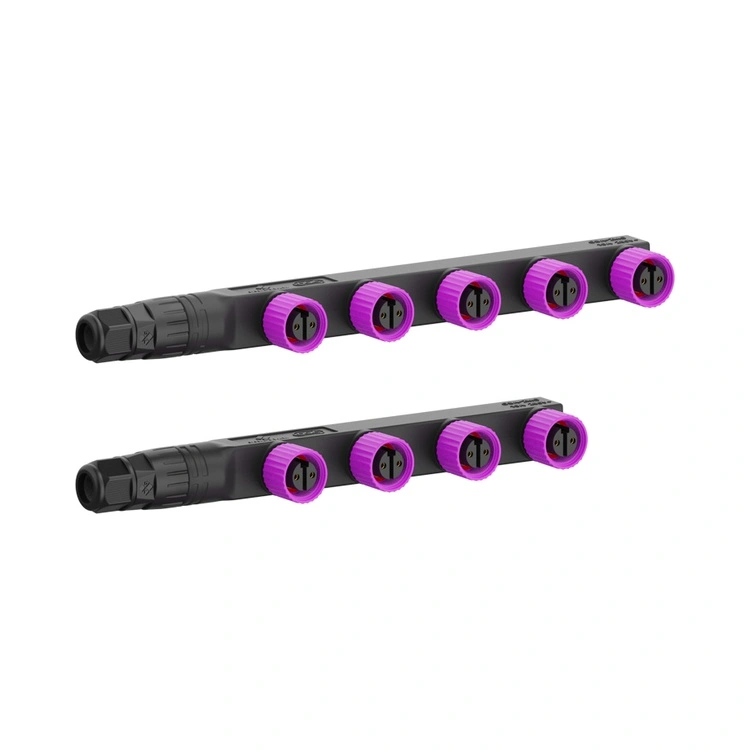

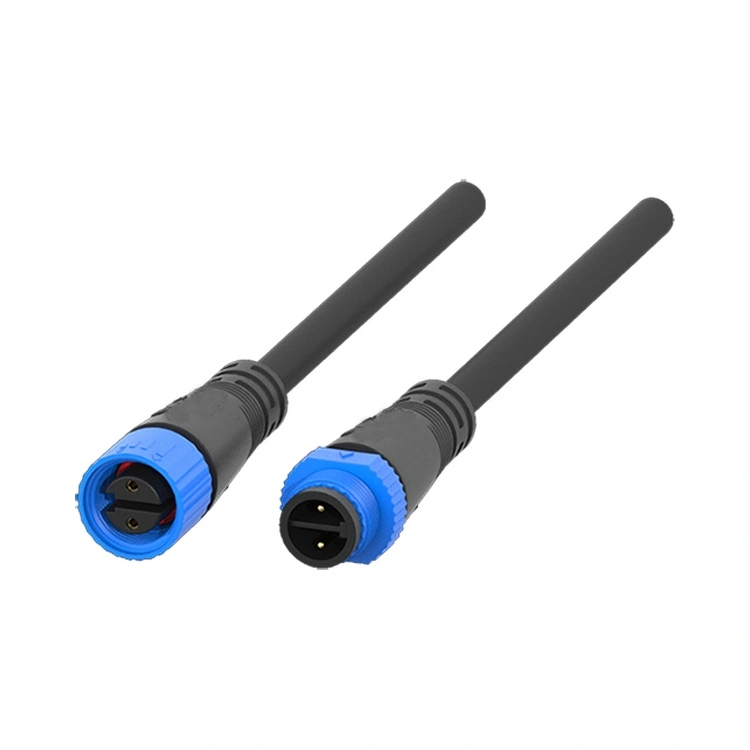

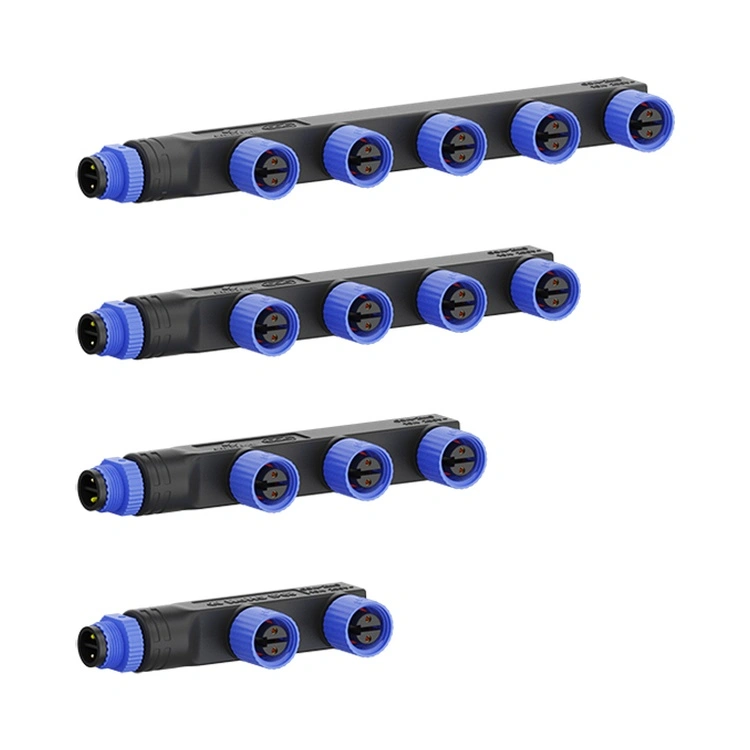

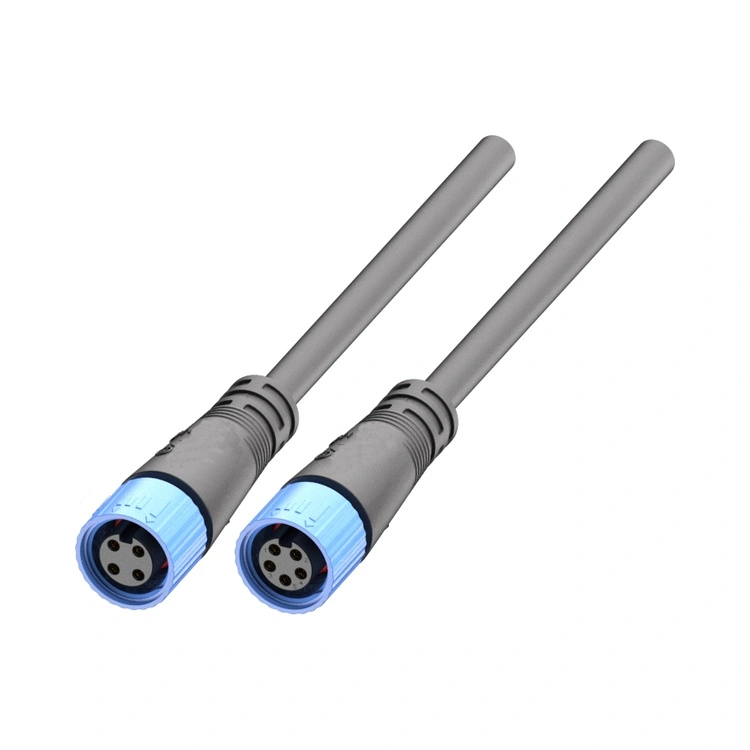

M15シリーズ LEDライトコネクタ

M15 シリーズ LED ライト コネクタは、産業用照明分野で最も急速に成長しているセグメントの 1 つである屋外 LED 照明業界向けに Reunion が特化した相互接続です。 LED 照明インターフェース規格の認定を受けたこのネジ付き丸型コネクタは、コンパクトな 15 mm F タイプ設計と IP67 定格のシーリングを組み合わせており、街路灯、トンネル照明、建築照明、スタジアムの投光器、屋外 LED ディスプレイに適しています。

コネクタのハウジングは高強度 PA66 熱可塑性プラスチックで作られており、金属代替品のような重量や腐食の心配がなく、優れた耐候性、腐食保護、機械的耐久性を備えています。

M15 シリーズの重要な安全機能は、マルチコア内部パーティション設計です。電源導体間の独立したバリアにより、ワイヤ絶縁損傷による短絡が防止されます。これは、電源が 500 W を超える高出力 LED を設置する場合の重要な要件です。

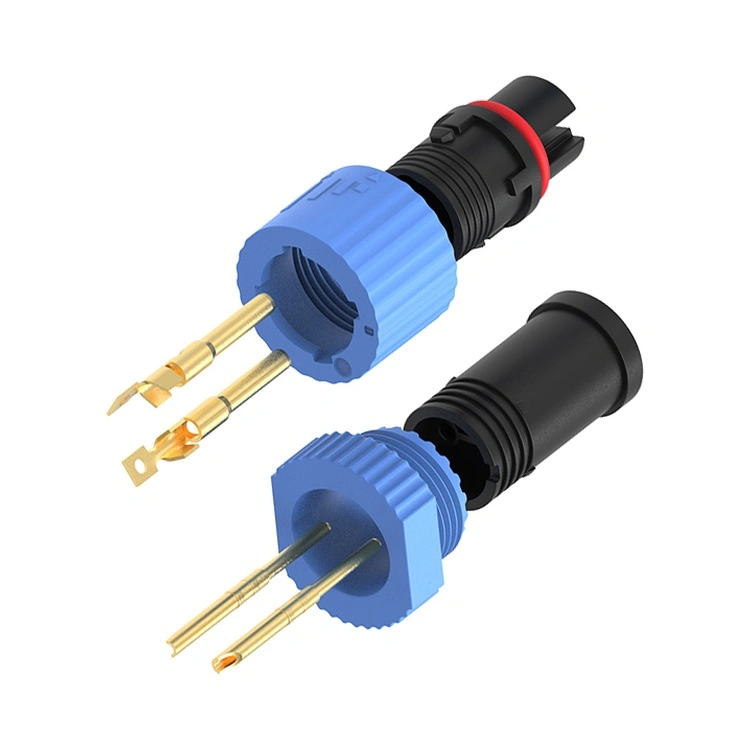

コンタクトは金メッキを施した銅合金で製造されており、コネクタの耐用年数にわたって低く安定した接触抵抗 (≤3mΩ) を維持します。

M15 シリーズは、最大 10A の定格電流を備えた 2 ピン、3 ピン、4 ピン、および 5 ピン構成で利用可能で、定電流および定電圧 LED ドライバの両方をサポートします。

Reunion は、精密射出成形から自動組立ておよび 100% 電気テストまで、垂直統合プロセスを通じて M15 シリーズを製造しています。ねじロック機構により、耐振動嵌合が保証されます。これは、風、交通振動、および -40 °C ～ +105 °C の熱サイクルにさらされる設置環境にとって重要です。

屋外照明システムを設計するエンジニアにとって、このコネクタは、Reunion の 15 年間の製造経験に裏打ちされた、LED アプリケーションに特化した信頼性の高い、安全でコンパクトなソリューションを提供します。

主なセールスポイント

M15 シリーズは屋外 LED 照明専用に設計されており、長期間の屋外設置の特定の需要に対応する機能を備えています。

技術仕様

一般仕様:

動作温度:-40℃～+105℃

保護評価:IP67 / IP68（嵌合時）

ハウジング材質:PA66

接触材質:金メッキ銅合金

接触抵抗:≤3mΩ

嵌合サイクル:≥500

設計標準:LED照明インターフェース規格に準拠

可燃性評価:UL 94 V-0

すべての材料がRoHSに準拠

アプリケーションと実際の使用例

M15 シリーズ LED ライト コネクタは、信頼性と安全性が最優先される屋外照明アプリケーション全体に導入されています。

主な応用分野

街路および高速道路の照明– LED街路灯および高速道路照明システム。

トンネル照明– 高速道路と鉄道のトンネル照明。

建築照明およびファサード照明– 建物の輪郭、橋、記念碑。

スタジアムおよびスポーツ照明– 大面積投光照明システム。

屋外用LEDディスプレイ– モジュール式看板と大型スクリーン。

景観と公園の照明– 通路照明、装飾インスタレーション、庭園照明。

太陽光発電照明– オフグリッドの街路および通路照明。

認証と品質保証

Reunion の M15 LED コネクタ生産ラインは、厳格なプロセス管理の下で稼働しています。 IP67 シールは、実際の浸漬試験を通じてすべての製造バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存され、品質監査と顧客の文書要件をサポートします。

よくある質問 (FAQ)

1. M15 LED コネクタには導体間に内部パーティションがあるのはなぜですか?これは標準機能ですか?

マルチコア内部パーティション設計は、安全機能 LED 照明アプリケーション向けに M15 シリーズに特別に設計されています。高出力 LED の設置では、電源は最大 350V DC の電圧で >500W を供給できます。ワイヤの絶縁層が（設置中または振動により）損傷すると、露出した導体が短絡し、ドライバの故障や火災の原因となる可能性があります。内部隔壁はコネクタ本体内の導体間を物理的に分離し、絶縁が損なわれた場合でも接触を防ぎます。この機能は標準ではない 汎用コネクタ (M8/M12) に採用されており、これが M15 の重要な差別化要因となります。 Reunion のパーティションは、別個のコンポーネントとして追加されるのではなく、絶縁体と一体成形されており、コネクタの耐用年数全体にわたって効果を維持します。

2. M15 カップリング ナットの適切なトルクはどれくらいですか?また、IP67 シールを長期間にわたって維持するにはどうすればよいですか?

屋外 LED 設置で IP67 密閉を達成および維持するために、Reunion は以下を推奨します。

嵌合トルク– O リングがパネル表面に接触するまでカップリング ナットを手で締め、さらに次のトルクを加えます。0.4～0.6N・mトルクレンチを使って。 0.8Nmを超えないようにしてください。

Oリングの検査– あらかじめ取り付けられている O リングは、メンテナンス サイクルごとに検査する必要があります。変形、亀裂、硬化が見られる場合は交換してください。

Oリング交換スケジュール– 毎日熱サイクルが発生する屋外設置の場合は、予防メンテナンスの一環として 2 ～ 3 年ごとに O リングを交換してください。

ケーブルの曲げ半径– 最小曲げ半径を維持します。ケーブル直径の5倍 ケーブルシールへのストレスを防ぐために、コネクタの入り口に取り付けます。

ケーブルの向き– ケーブル出口を下向きにして、シール界面近くに水が溜まるのを防ぎます。

再接続前のクリーニング– 破片がシールを傷つけるのを防ぐため、再接続する前にコネクタの外側を中性洗剤と水で洗浄してください。
