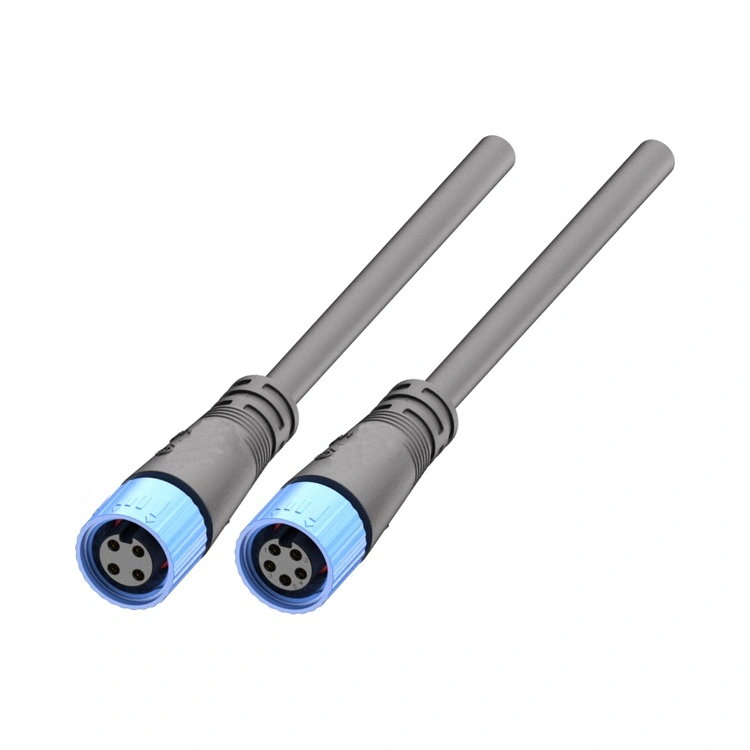

M15シリーズプラスチック防水コネクタ

金属製のコネクタは腐食する可能性があります。重いコネクタは取り付け構造に負担をかける可能性があります。 Reunion は、M15 シリーズプラスチック製防水コネクタによる代替品を提供します。これは、屋外および海洋環境向けに設計された、この中国を拠点とするサプライヤーによる軽量で耐腐食性のソリューションです。 IP67 シーリング、PA66 ハウジング、およびマルチコア安全パーティションを備えたこのコネクタは、金属代替品のような重量や腐食の心配がなく、信頼性の高い性能を提供します。

お問い合わせを送信

製品説明

主なセールスポイント

M15 プラスチック製防水コネクタは、特に沿岸、海洋、重量に敏感な用途において、金属コネクタでは提供できない独自の利点を提供します。

特徴	利点
耐腐食性 PA66 ハウジング	錆びず、酸化しない - 塩水噴霧、海岸環境、化学物質にさらされる設備向けに設計されています。
最大 60% の重量削減	同等の真鍮よりも大幅に軽いため、照明構造への負荷が軽減され、取り扱いが簡単になります。
IP67 環境シール	継続的な浸水に耐え、屋外、海洋、洪水の危険性のある設置でも信頼性を発揮します。
マルチコア内部パーティション	電力導体間のバリアを分離することで、高出力の屋外機器の電気的安全性を強化します。
金メッキ銅合金接点	低い接触抵抗 (≤3mΩ) と腐食保護 - 湿気の多い環境でも性能を維持します。
ネジ式ロック機構	耐振動嵌合 - 風、波の作用、交通振動による緩みを防ぎます。
-40°C ～ +105°C での動作	広い温度範囲で、極端な屋外および海洋条件をカバーします。

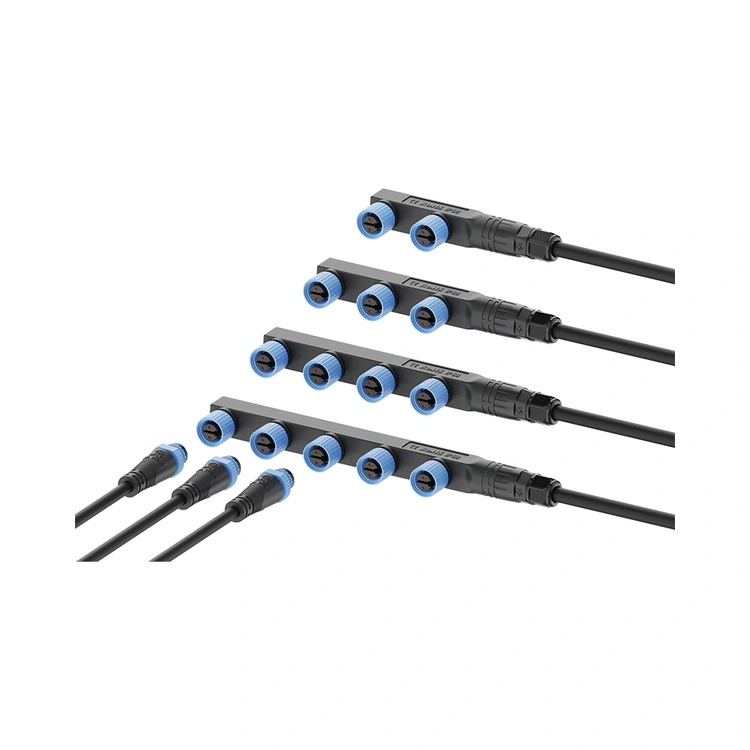

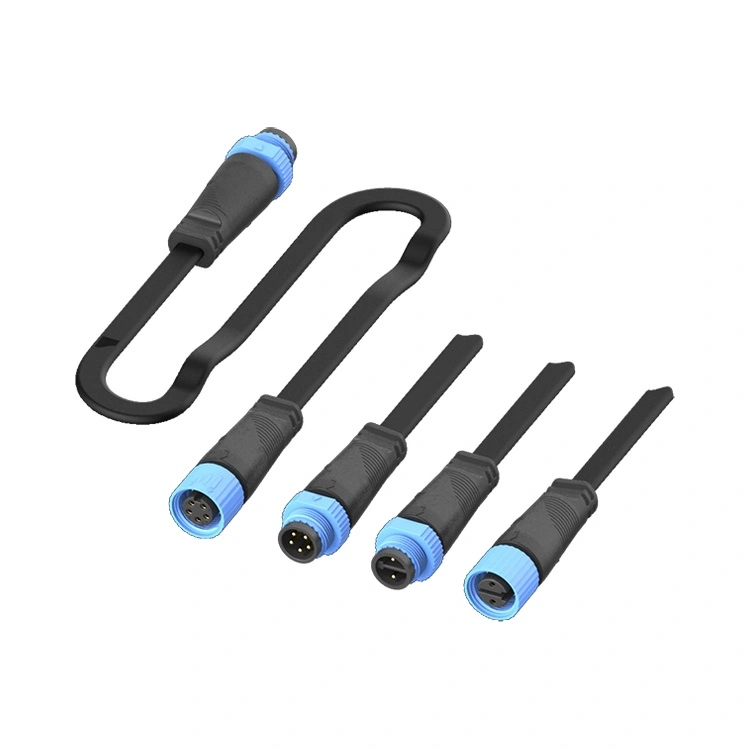

M15 series plastic waterproof connector

技術仕様

パラメータ	2ピン	3ピン	4ピン	5ピン
定格電圧	250V	250V	125V	125V
電流定格	10A	10A	10A	10A
ワイヤーセクション	20AWG～16AWG	20AWG～16AWG	20AWG～16AWG	20AWG～16AWG

一般仕様:

動作温度:-40℃～+105℃

保護評価:IP67 / IP68（嵌合時）

ハウジング材質:PA66

接触材質:金メッキ銅合金

接触抵抗:≦3mΩ(初期)

嵌合サイクル:≥500

設計標準:LED照明および屋外機器インターフェース規格に準拠

可燃性評価:UL 94 V-0

重さ：同等の真鍮コネクタよりも約 60% 軽量

すべての材料がRoHSに準拠

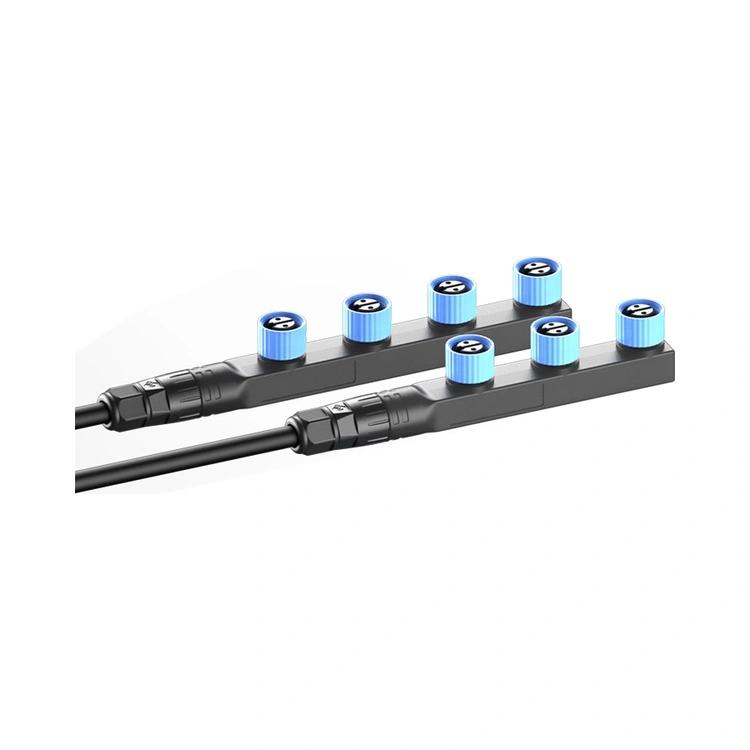

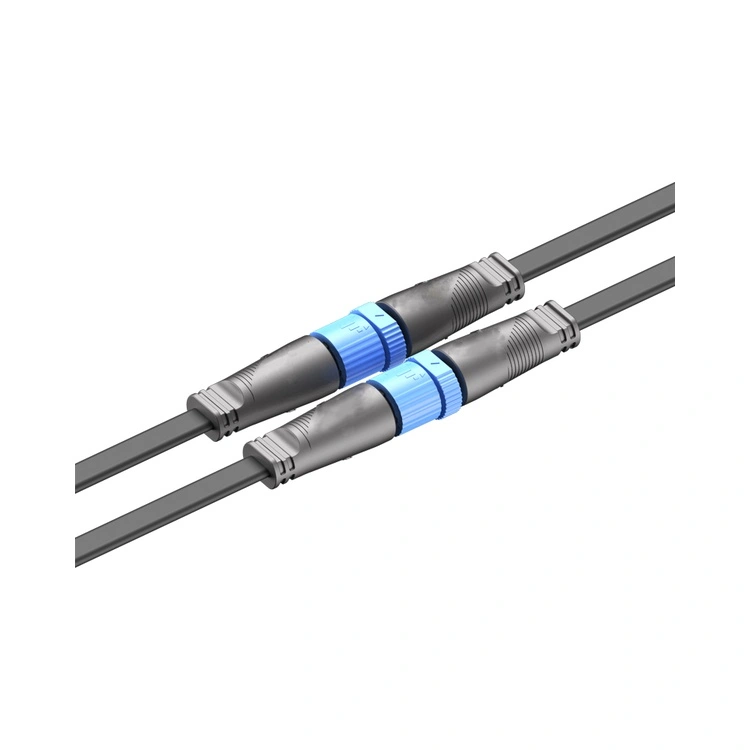

M15 series plastic waterproof connector

カスタマイズと製造プロセス

Reunion の社内射出成形能力により、屋外機器メーカーは、色や質感からケーブルアセンブリやパッケージングに至るまで、M15 プラスチック防水コネクタを特定の設計要件に合わせて調整できます。

プラスチックコネクタのカスタマイズ可能なオプション

ハウジングの色– RAL または Pantone カラーは素材に直接成形されており、塗装や二次仕上げは必要ありません。色は一体型で欠けたり剥がれたりしません。

表面の質感– グリップや美的要件に合わせた、滑らか、マット、またはテクスチャード仕上げ。

ケーブルアセンブリ– カスタム長さ (0.1m ～ 20m)、PUR (耐油性/耐薬品性) または PVC ジャケット、片端または両端、オーバーモールドのストレインリリーフの有無にかかわらず。

接点の負荷– 必要に応じて 2、3、4、または 5 ピン。 unused positions left empty or fitted with dummy pins for mechanical balance.

ケーブルマーキング– 回路識別用のカスタム印刷または熱収縮ラベル。

コネクタの向き– パネル取り付けまたはケーブル取り付け用途向けのストレートまたは直角バージョン。

包装– 自動組立ライン用の静電気防止バッグ、リール、またはカスタムラベル付きカートン。

製造工程の流れ

Reunion は、4,000 平方メートルの深セン工場内で専用の射出成形施設を運営しています。

材料の乾燥– PA66 は水分を除去し、成形不良を防ぐために正確に乾燥されます。

射出成形– Precision molding on automated presses with ±0.02mm tolerance control;樹脂に直接着色顔料を添加したもの。

コンタクトのスタンピングとメッキ– 自動バレルめっきラインで、部分的に金めっきを施した銅合金からの高速スタンピング。

二次的な操作– 金メッキ接点と O リングシールを成形ハウジングに挿入します。

ケーブル処理– 自動化された切断、剥離、錫メッキ。カスタムケーブルアセンブリ用の社内 PUR/PVC ケーブル押出成形。

組み立て– 視覚検査によるコンタクト配置とトルク制御による締め付けを備えた半自動ライン。

電気試験– 導通、絶縁抵抗 (≥5000MΩ)、および耐絶縁性の 100% 検証。

環境サンプリング– IP67 浸漬 (1 メートル、30 分) および熱サイクルのバッチサンプリング。

包装– 乾燥剤を使用した静電気防止真空シール。必要に応じてカスタムラベルを付けた輸出グレードのカートン梱包。

認証と品質保証

認証	範囲
ISO 9001:2015	設計、製造、アフターサービスの品質管理。
ISO 14001:2015	環境管理 - 検証された廃棄物の削減と持続可能な実践。
ISO 13485:2016	医療機器の品質管理 - 診断または監視機器で使用される M15 に適用されます。
UL認定済み	北米市場向けのコンポーネントレベルの安全認証。
RoHS	有害物質の制限 - EU 指令への準拠。

Reunion の M15 プラスチックコネクタ生産ラインは、厳格なプロセス管理の下で稼働しています。IP67 シールは、水を使用した実際の浸漬試験 (1 メートル、30 分) を通じてすべての生産バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存され、品質監査と顧客の文書要件をサポートします。

よくある質問 (FAQ)

1. 金属製コネクタと比較して、プラスチック M15 は塩水噴霧環境でどのように機能しますか?

M15 の PA66 ハウジングは本質的に耐食性がある—錆びたり酸化したりしません。 ASTM B117 に準拠した独立した塩水噴霧試験 (96 時間) では、表面の劣化や密閉性の低下は観察されず (試験後に IP67 が検証済み)、金メッキにより接触面は仕様内に留まりました。対照的に、ニッケルメッキを施した真鍮コネクタは、塩水噴霧にさらされてから 48 ～ 72 時間以内に目に見える腐食 (孔食、白錆) が見られることが多く、O リングのシールとネジ山の完全性が損なわれる可能性があります。海洋環境 (海洋プラットフォーム、沿岸照明、船舶) では、プラスチック M15 はメッキ金属コネクタよりも大幅に優れた性能を発揮します。

2. プラスチックハウジングは、多くのサイクルにわたって金属コネクタと同じ嵌合信頼性を提供しますか?

はい。ハウジングはプラスチックですが、スレッドロックインターフェイス 金属インサートが組み込まれており、数百回の嵌合サイクルにわたって一貫したトルク保持を保証します。 Reunion のテストでは、500 回の嵌合サイクル後も保持力が初期仕様の 90% 以上を維持し、金属同士のねじのかみ合いによりねじの摩耗が最小限に抑えられ、O リングシールが温度範囲全体にわたって効果を維持することが示されています。ハイサイクル用途 (コネクタの取り外しが必要な毎年のメンテナンスなど) の場合は、シールの寿命を延ばすために、嵌合のたびに O リングにシリコングリースを塗布することをお勧めします。
