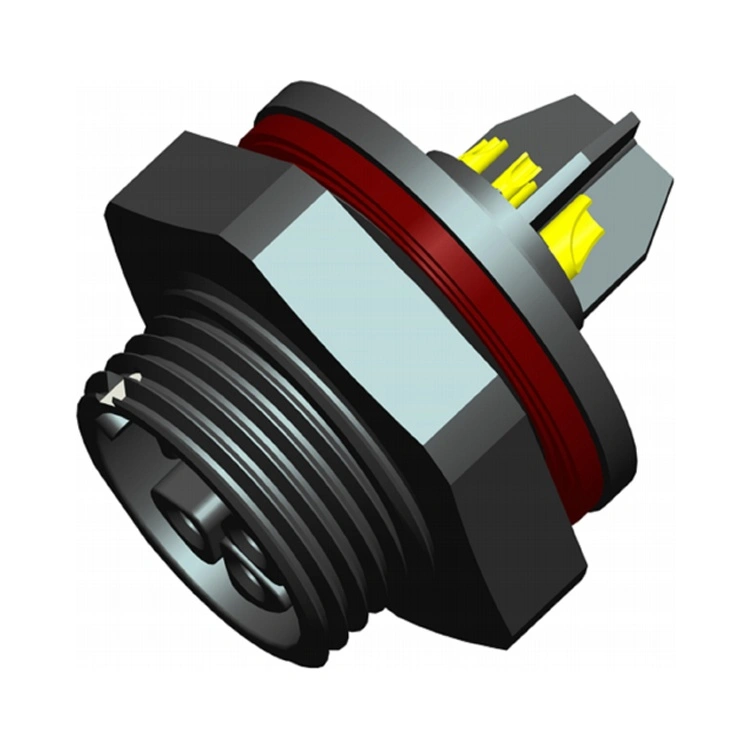

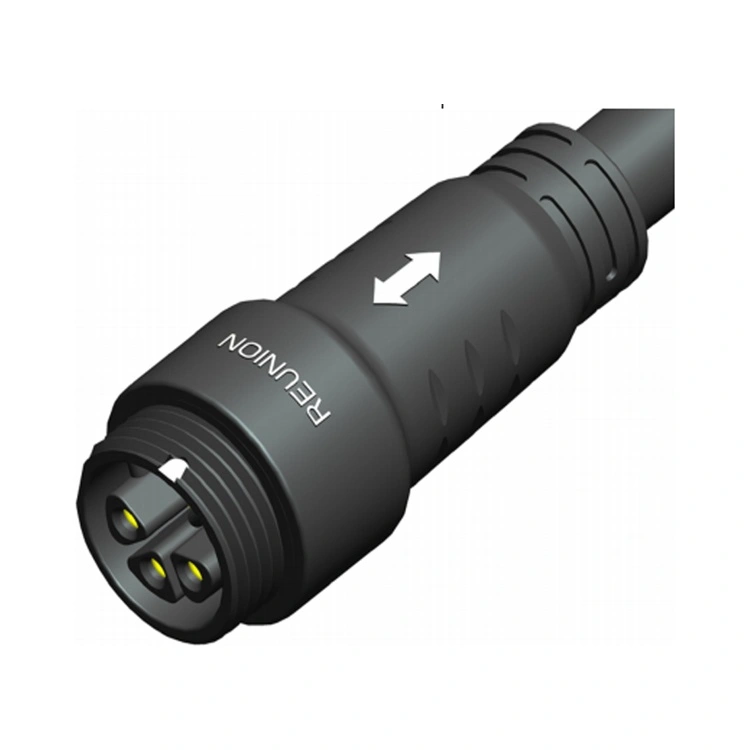

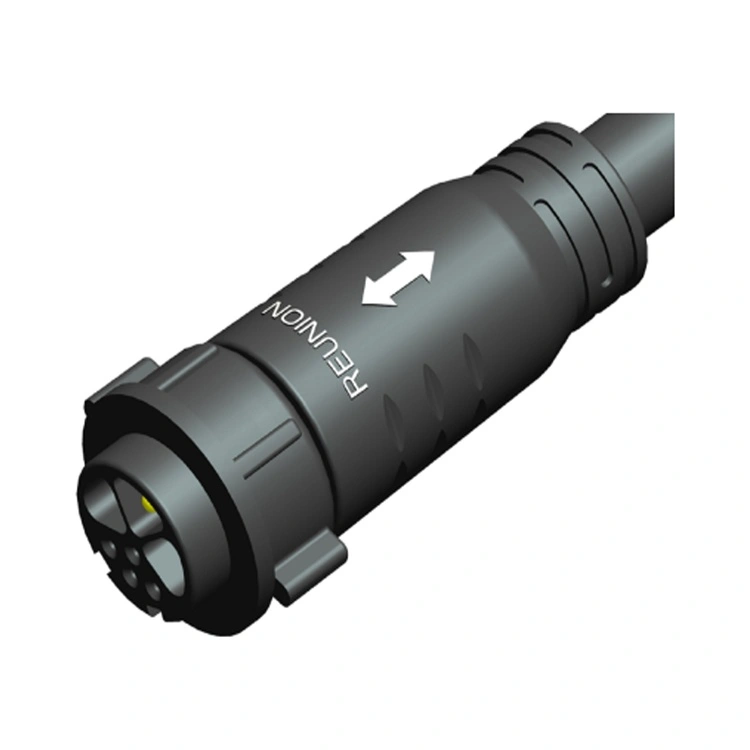

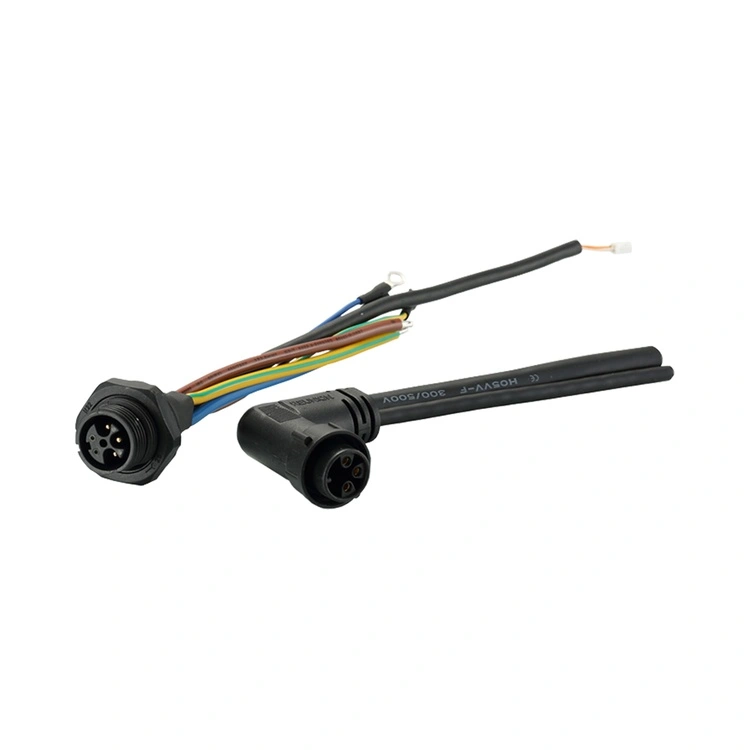

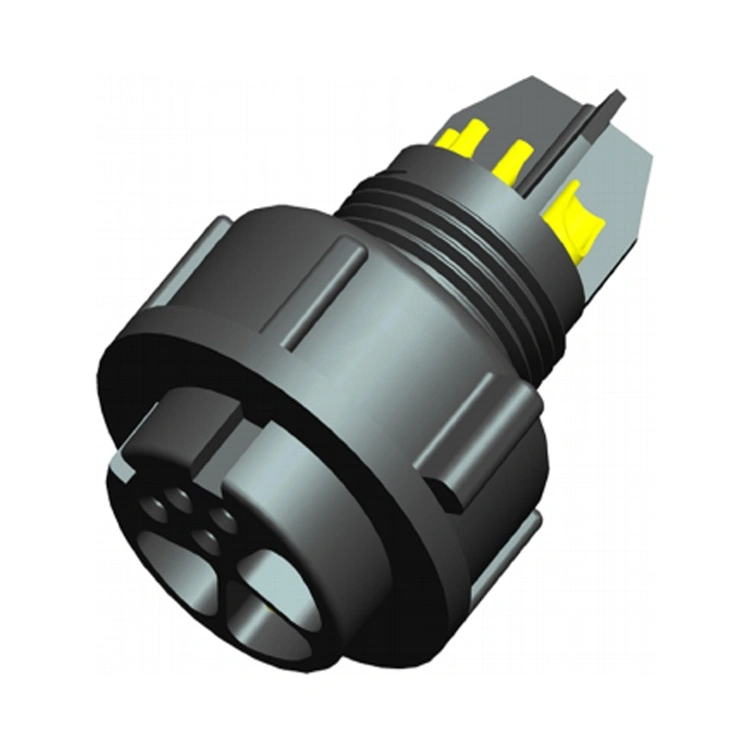

M シリーズ パワー & シグナル ハイブリッド コネクタは、単一のコンパクトなハウジング内で電力とデータ伝送の両方を必要とするアプリケーション向けの Reunion の統合相互接続ソリューションです。このコネクタは、M シリーズの堅牢な耐環境シールとネジロック機構をハイブリッド電源信号接点構成と組み合わせているため、電源ケーブルと信号ケーブルを個別に用意する必要がありません。
電源接点は、最大 14 AWG のワイヤ ゲージで安全に低抵抗接続できるように設計されており、信号接点はシールドされ、クロストークを最小限に抑えるように配置されています。 Reunion は、精密機械加工から自動組立ておよび 100% 電気テストまで、垂直統合プロセスを通じて M シリーズを製造しています。このコネクタは、コンパクトな産業機器、ロボット工学、または自動化システムを設計するエンジニアにとって、配線の複雑さとパネルのスペース要件を軽減する信頼性の高い効率的なソリューションを提供します。
| 特徴 | 利点 |
| 電源と信号を 1 つのコネクタに接続 | 電力供給 (最大 22A) と信号伝送を 1 つのインターフェースに統合し、パネルのスペース、ケーブル数、設置時間を削減します。 |
| IP67 環境シール | 防塵性があり、一時的な浸水から保護されているため、産業環境、洗浄環境、屋外環境でも信頼性が高くなります。 |
| ネジ式ロック機構 | 耐振動嵌合 - 高振動用途での偶発的な切断を防ぎます。 |
| 複数の電源信号構成 | 1Mシリーズ 2+4ピン、7ピン、9ピン 2M シリーズ 3+2、3+4Pin、および 9Pin - さまざまな電力および信号要件に適応します。 |
| 金メッキ接点 | 低い接触抵抗と腐食保護 - 数百回の嵌合サイクルにわたって性能を維持します。 |
| -40°C ～ +105°C での動作 | 広い温度範囲は、極端な産業条件や屋外条件をカバーします。 |
| 柔軟な終了オプション | はんだ、ディップはんだ、PCB など、さまざまな組み立て方法に対応します。 |
| パラメータ | 1Mシリーズ | 2Mシリーズ |
| 接点構成 | 2+4ピン、7ピン、8ピン | 3+2ピン、3+4ピン、9ピン |
| 電力電流 | 12A | 22A |
| 電源電圧 | 250V | 800V |
| 信号電流 | 6A | 9A |
| 信号電圧 | 最大50V AC/DC | |
| 絶縁抵抗 | ≧2000MΩ | ≧2000MΩ |
| 嵌合サイクル | ≧1000回 | ≧1000回 |
| 動作温度 | -40℃～+105℃ | -40℃～+105℃ |
| 保護等級 | IP67（嵌合状態） | IP67（嵌合状態） |
| ハウジング材質 | PA6 | PA6 |
| 接点材質 | 銅合金に金メッキを施したもの | 銅合金に金メッキを施したもの |
M シリーズ パワー & シグナル ハイブリッド コネクタは、電力と信号の接続を組み合わせることで、機器の設計を簡素化し、設置の複雑さを軽減するさまざまな業界に導入されています。
ロボティクス – モーター電力 + エンコーダー フィードバック、アーム端のツーリング電力 + センサー信号。
産業オートメーション – アクチュエータの電力 + 位置フィードバック、バルブ制御 + ステータス監視。
医療機器 – ポンプ電力 + 流量センサー信号、診断装置電力 + データ。
LED 照明 – 高出力 LED ドライバー + DALI/DMX 制御信号。
産業用センサー – センサー電源 + IO-Link 通信。
自動車製造 – 組立ライン機器の電源 + 制御信号。
再生可能エネルギー – ソーラートラッカーの電力 + 位置フィードバック。
| 認証 | 範囲 |
| ISO 9001:2015 | 設計、製造、アフターサービスの品質管理。 |
| ISO 14001:2015 | 環境管理 - 検証された廃棄物の削減と持続可能な実践。 |
| ISO 13485:2016 | 医療機器の品質管理 - 診断または監視装置で使用される M シリーズに適用されます。 |
| UL認定済み | 北米市場向けのコンポーネントレベルの安全認証。 |
| RoHS | 有害物質の制限 - EU 指令への準拠。 |
Reunion の M シリーズ生産ラインは、厳格なプロセス管理の下で稼働しています。 IP67 シールは、実際の浸漬試験を通じてすべての製造バッチで検証されています。試験記録、材料証明書、検査報告書はバッチごとに保存されます。
どちらのコネクタも単一のインターフェイスで電力と信号を結合しますが、さまざまなアプリケーションのニーズに対応します。

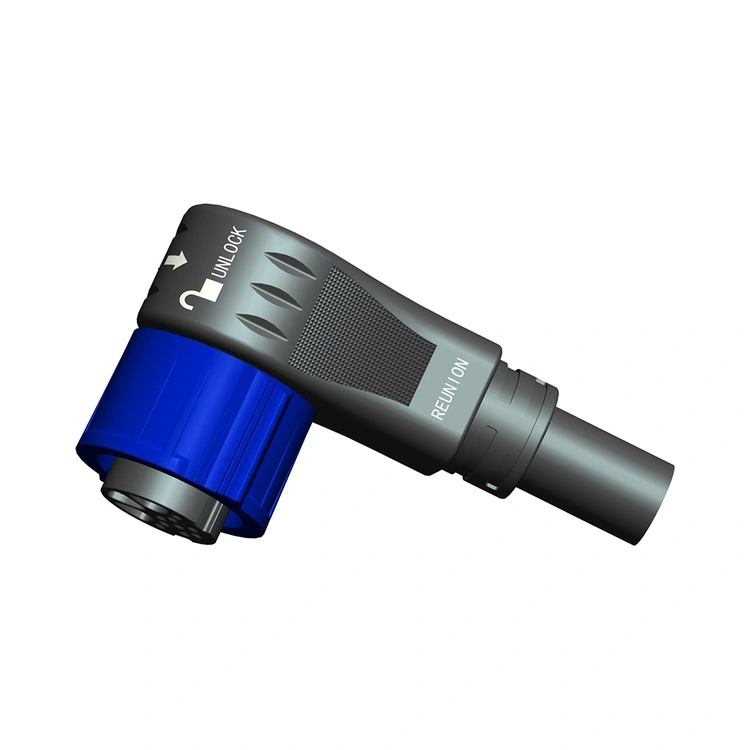

| 側面 | Mシリーズハイブリッド | Xシリーズハイブリッド |
| ロック機構 | ネジロックシステム | 高速回転ロックシステム |
| シーリング | IP67（標準） | IP67（標準） |
| 定格電力 | 最大22A | 最大30A |
| シェルサイズ | 1M、2Mシリーズ | 1X、3Xシリーズ |
| 主な用途 | 産業用、ロボット工学、LED照明、 | 試験装置、ロボット工学、バッテリー、エネルギー、LEDディスプレイ |
